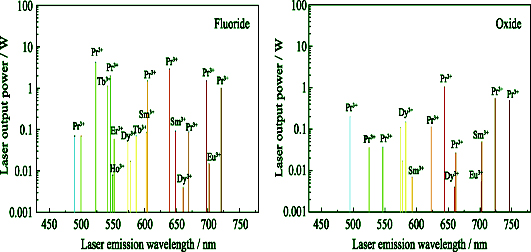

可见光激光在数据存储、光通讯、激光显示、激光医疗、激光打印以及科学研究等领域具有非常重要的应用价值。随着蓝光LD泵浦源的商用化, 直接泵浦稀土离子掺杂激光晶体实现可见光激光输出吸引了人们极大的研究兴趣。目前, 可见光稀土离子主要集中在Pr ³⁺、Dy ³⁺、Tb ³⁺和Sm ³⁺等。其中, Pr ³⁺的研究较多, 发光波长涵盖面较广, 发射波段覆盖蓝光、绿光、红光、橙光; Dy ³⁺和Tb ³⁺因为能够发射黄光以填补Pr ³⁺的不足也吸引了广泛的研究; 此外, Sm ³⁺和Eu ³⁺也是典型的可见波段稀土发光离子。本文综述了近几年可见波段稀土离子掺杂激光晶体的研究现状, 主要以Pr ³⁺、Dy ³⁺、Tb ³⁺和Sm ³⁺掺杂YAlO₃ (YAP)、Mg : SrAl₁₂O₁₉ (SRA)等晶体为研究对象, 总结了一套适合Pr ³⁺掺杂材料的判据, 对晶体生长、结构、热学性能、偏振光谱性能和激光性能进行了系统的研究。

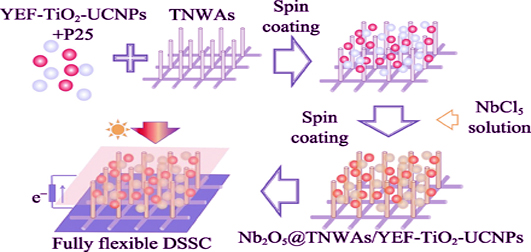

采用水热法与旋涂法, 成功制备出基于钛网基底的TiO₂纳米线阵列/Yb-Er-F掺杂TiO₂上转换发光纳米粒子(TNWAs/YEF-TiO₂-UCNPs)复合结构光阳极, 并将其组装成柔性染料敏化太阳能电池(DSSC)。探讨了Yb-Er-F掺杂TiO₂上转换发光纳米粒子的光学性能对复合结构DSSC光电转换性能的影响, 在此基础上系统研究了不同NbCl₅浓度包覆对复合结构形貌和DSSCs性能的影响。结果表明：Yb-Er-F掺杂TiO₂上转换发光纳米粒子的引入可以增大光阳极的入射光利用范围, 但同时也会增加其内部的电子复合。通过Nb₂O₅纳米粒子层的包覆可以在半导体/电解液界面形成能量势垒, 增加复合阻抗R_rec, 抑制电子复合; 提高电子收集效率η_ec和光生电子寿命τ_e, 进一步增大短路电流和开路电位, 最终提高电池的光电转换效率。采用20 mmol/L的NbCl₅乙醇溶液旋涂制备的Nb₂O₅@TNWAs/YEF-TiO₂-UCNPs复合结构柔性DSSC获得了最佳的光电转换效率(6.89%), 比未经包覆的TNWAs/YEF-TiO₂-UCNPs复合结构提升了24.3%。

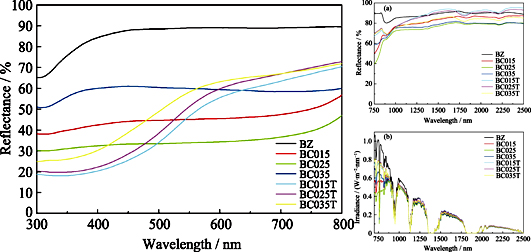

环保型高近红外反射颜料可以有效缓解城市“热岛效应”和能源危机, 对推动绿色建筑节能产业发展具有重要的意义。离子掺杂是实现高近红外反射颜料呈色多样性的有效手段, 本研究采用溶胶-凝胶法制备了一系列铜离子和稀土铽离子共掺杂的高近红外反射Ba_1-xCu_xZr_1-yTb_yO₃(x=0.15, 0.25, 0.35; y=0, 0.15)无机颜料。利用X射线衍射仪(XRD)、紫外/可见/近红外分光光度计、CIE 1976 L ^*a ^*b ^*色度坐标等对所合成的颜料粉体的晶体结构、反射性能、颜色性能等进行表征。结果表明, 在煅烧温度为1100 ℃时, 所合成的样品均为立方钙钛矿结构; Cu ²⁺、Tb ³⁺共掺杂进入BaZrO₃晶格中, 随着掺杂量的增加, 颜料样品颜色由白色逐渐变为灰色再变为黄色。而且所得颜料在780~2500 nm波长范围内具有较高的近红外太阳光反射率, 其平均反射率(R ^*)可达到 80%左右。因此, 这种Ba_1-xCu_xZr_1-yTb_yO₃“冷”颜料粉体在建筑涂料等方面具有广阔的应用前景。

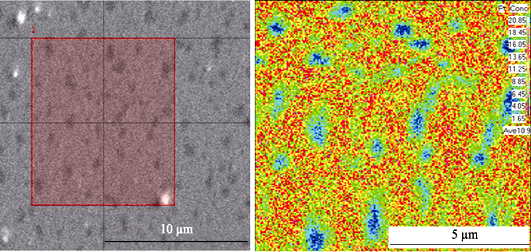

本工作研究了Al₂O₃保护层的厚度对高温下声表面波器件电极导电稳定性的影响, 采用激光分子束外延方法在Pt/ZnO/Al₂O₃电极上制备了不同厚度的Al₂O₃保护层。通过测量样品高温环境中的实时电阻, 发现Al₂O₃缓冲层的厚度对电极在高温下的导电稳定性的影响非常大。结果表明, 没有Al₂O₃保护层时, Pt/ZnO/Al₂O₃电极的电阻升温至800 ℃时开始急剧地增加。当包覆40 nm的Al₂O₃保护层时, 电极在升温至900 ℃以上才出现电阻值剧烈增加的现象。而随着Al₂O₃保护层厚度的增加, 电极的电阻在高温下的导电性能也更加稳定。SEM测试结果表明, 经过1000 ℃、1 h的高温测试后, Al₂O₃保护层越薄的Pt/ZnO/Al₂O₃电极, 结块形成的Pt颗粒越大与不连续的Pt空洞更多。这些结果为制备高温下稳定工作的声表面波器件提供了一条新的思路。

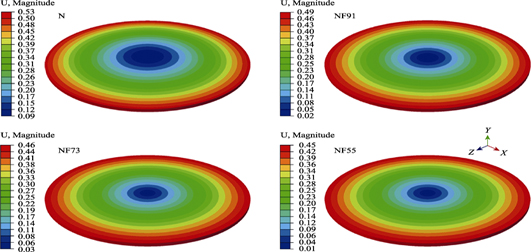

本文以NiO和Fe₂O₃为原料, 应用流延、丝网印刷、高温共烧结和原位还原的工艺制备多孔金属支撑固体氧化物燃料电池(MS-SOFC)。系统研究了支撑体中Fe含量对MS-SOFC的残余应力、抗弯断裂强度和电化学稳定性的影响。结果表明, 在NiO中加入10at% Fe₂O₃, 使得支撑体致密化开始温度提高到937 ℃, 残余应力和变形翘曲度分别低至70 MPa和0.15 mm; 电池还原之后, Ni_0.9Fe_0.1支撑SOFC骨架表面孔隙率为40.22%, 抗弯断裂强度达到最大值62.34 MPa; 电化学测试过程中, Ni_0.9Fe_0.1支撑SOFC在650 ℃下, 以H₂为燃料, 在400 mA·cm ^-2电流密度下可以稳定运行60 h, 主要因为电池具有较高的抗弯断裂强度, 能够抵抗运行过程中的热应力。该研究工作为MS-SOFC结构设计和性能稳定性优化提供重要的理论依据。

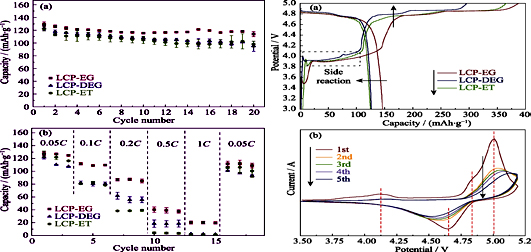

水分别与乙醇、乙二醇、二乙二醇混合为共溶剂, 通过溶剂热法制备高电压锂离子电池正极材料LiCoPO₄, 研究不同醇类溶剂对于样品的微观形貌和颗粒尺寸的影响。借助X射线衍射、扫描电子显微镜和比表面积测试对样品的成分、晶型、微观形貌和颗粒尺寸进行分析。研究表明, 制备得到的LiCoPO₄颗粒平均尺寸大小与醇类溶剂对于前驱体的溶解度差异相一致, 而与溶剂粘度没有明显联系。通过乙二醇/水制备得到的LiCoPO₄颗粒呈六边形片状, 平均尺寸最小, 而通过乙醇/水和二乙二醇/水制备得到的LiCoPO₄颗粒呈菱形片状形态。此外, 前者结晶度较高且循环性能较好, 0.05C下首圈放电容量为130 mAh/g, 20圈后容量保留率为88%。

本研究以空腔细胞组成的栓皮栎为原料, KOH为活化剂制备了具有多孔结构的栓皮栎软木基多孔活性炭。以此方法制得的活性炭呈薄片状外形, 最大比表面积达到2312 m ²/g, 具有特殊的微孔-介孔结构。在呈碱性的KOH三电极体系中, 0.1 A/g电流密度时比电容达296 F/g; 两电极体系中, 5 A/g时的比电容达到201 F/g, 循环5000次后电容保持率达99.5%。在呈中性的Na₂SO₄两电极体系中, 电流密度0.5 A/g (174 F/g)至50 A/g (140 F/g)时电容保持率达80.5%, 倍率性能良好, 能量密度高达19.62 Wh/kg。

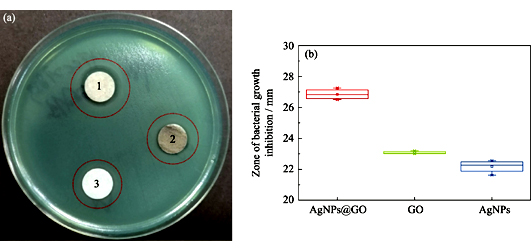

通过超声波辅助液相法将纳米银(AgNPs)与氧化石墨烯(GO)结合制得了一种新的负载纳米银的氧化石墨烯材料AgNPs@GO。分析表明在该材料中AgNPs主要被锚接在GO片层的含氧基团和缺陷上, 部分Ag单质被氧化为Ag ⁺离子并有部分GO被还原。AgNPs@GO能有效抑制铜绿假单胞菌生长, 其抑菌能力显著强于AgNPs和GO。将AgNPs@GO作为添加剂引入聚乙烯(PE)基体, 进一步制备了新型的AgNPs@GO掺杂PE复合材料0.48wt%-AgNPs@GO/PE, 相比PE和AgNPs掺杂PE复合材料, 0.48wt%-AgNPs@GO/PE具有更好的抑菌能力和更强的阻隔水蒸气性能, 并且在水和乙醇溶液中都具有较好的耐溶出性能。

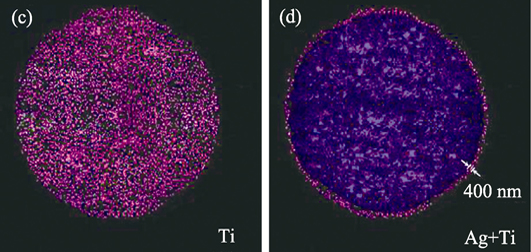

高介电复合材料是近年来受到广泛关注的一种材料, 可用于嵌入式电容器及储能器件。本研究使用钛醇盐水解法在室温下制备全包裹Ag@TiO₂颗粒, 对该颗粒填充的复合材料进行漏电流、介电和储能性能表征, 并对其介电机理进行探讨。扫描电子显微镜和能谱结果显示Ag@TiO₂颗粒具有球形的全包裹核壳结构, 壳层厚度大约为400 nm。X射线衍射结果验证了Ag@TiO₂颗粒具有完整的物相。Ag@TiO₂填充的聚二甲基硅氧烷复合材料表现出小的漏电流(10 ^-8A/cm ²)、较大的介电系数(108)、低的介电损耗(0.2%)和较大的储能密度(8.58×10 ^-3J/cm ³)。有效场和Maxwell相结合的理论模型与实验数据对比验证, 推测界面极化作用提高了复合材料的等效介电系数。该颗粒填充的复合材料在嵌入式电容器方面具有潜在的应用价值。

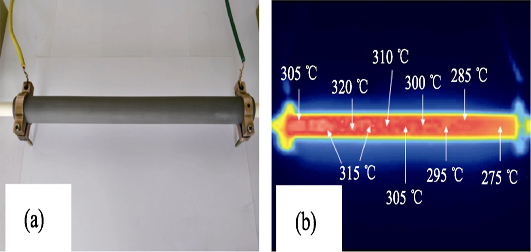

以MoSi₂-30Al₂O₃混合粉末为原料, 利用大气等离子喷涂技术制备MoSi₂-Al₂O₃体系电热涂层。采用XRD、SEM、通电测试、热重-差热分析等对涂层的相组成、组织形貌和热稳定性进行表征。结果表明：MoSi₂-30Al₂O₃电热涂层体系组织均匀致密, 添加Al₂O₃能改善MoSi₂的电阻率及低温抗氧化性; MoSi₂-30Al₂O₃涂层电热性能优异, 在循环加热测试中, 能稳定地加热到320 ℃并长时间保温, 辊面温度分布均匀, 中部温差控制在25 ℃之内; 循环加热过程中的氧化及热应力的弛豫会导致涂层产生裂纹及孔隙进而导致涂层电阻率升高。

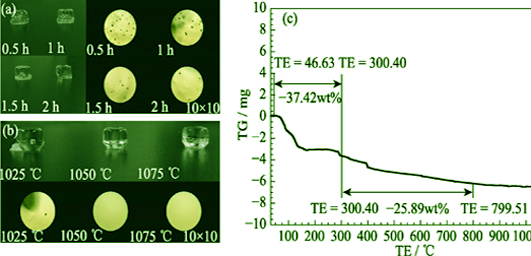

为优化工艺参数、减少原料损失和控制生产成本, 本研究采用单因素法研究不同升温速率、保温时间、熔制温度和起始温度对硼酸盐缓释材料(BCRM)在制备过程中B₂O₃挥发量和气泡生成情况的影响规律。运用X射线衍射分析、红外光谱和X射线光电子能谱仪表征缓释前后BCRM理化性质变化, 通过Korsmeyer-Peppas模型分析BCRM缓释机理。结果表明, 在起始温度1050 ℃、保温时间2 h和熔制温度1050 ℃的最优工艺参数下, B₂O₃挥发量可降低至1.08%, BCRM澄清透明, 无气泡生成, 缓释性能良好。此外, 温度会影响BCRM的缓释机理, 在30和35 ℃时, 释放机理为Super Case II转运; 在40 ℃时, 释放机制为non-Fickian扩散。但在不同温度下, 硼累积释放率均高于95%。

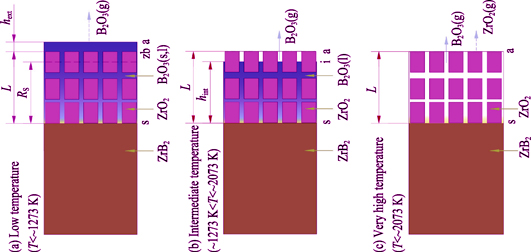

二硼化锆(ZrB₂)是一种应用于高超声速飞行器的新型防热材料, 近年来受到广泛关注。本研究根据ZrB₂在不同温度下的氧化产物二氧化锆(ZrO₂)与三氧化二硼(B₂O₃)的微观结构和形貌, 改进了原有的ZrB₂氧化唯象模型, 研究了ZrB₂的氧化行为, 提出了中等温度区间液态B₂O₃的生成、蒸发、填充的动态平衡关系, 并考虑了孔隙出口处的B₂O₃蒸气浓度。研究结果表明: 改进后的模型能够预测低流速准静态条件下ZrB₂的氧化行为, 与加热炉中的样品恒温氧化测试结果吻合良好; 孔隙对氧化过程有较大影响, 在相同的温度、氧分压下, 孔隙率越大, 被氧化程度越高; 在基材表面存在B₂O₃液态膜的情况下, 扩散过程对氧化速率的控制被极大地降低, 材料表现出最强的抗氧化性能。

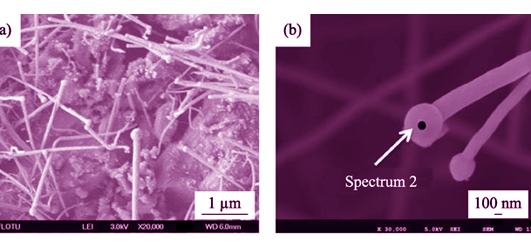

本研究提出了一种宏量制备单晶α-Si₃N₄纳米线的方法。以造粒硅粉为原料, 通过在N₂-H₂混合气氛中直接氮化, 得到具有核壳结构的氮化产物(Si₃N₄纳米线@多孔Si₃N₄微米粉体), 氮化产物经过破碎、研磨、分离后即可获得Si₃N₄纳米线。检测结果表明, 制备的Si₃N₄纳米线直径为80~150 nm, 长径比为20~50, 其中纳米线含量>95wt%, α相/β相比为17.6, 收率为3.1%。进一步研究表明, 原料中微量Fe元素在还原气氛下具有催化作用, 纳米线由典型的气-液-固(VLS)生长机制控制。实验中对原料硅粉造粒后再氮化具有三大优点: 数量级地增大了Si₃N₄纳米线生长空间; 纳米线生长分布集中, 有利于后续高效分离; 显著提高了氮化速率。

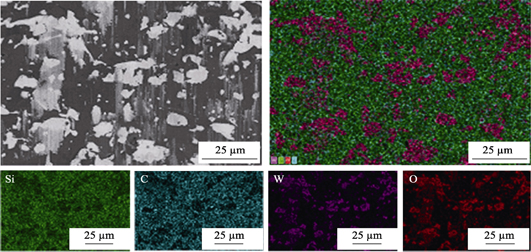

实验研究了干摩擦和水润滑条件下, 常压固相烧结碳化硅陶瓷(SSiC)及常压液相烧结碳化硅陶瓷(LPSiC)分别与碳化钨(WC)组成的硬面配对摩擦副的滑动摩擦磨损性能。在干摩擦条件下, 与LPSiC/WC摩擦副相比, SSiC陶瓷由于具有更大的晶粒尺寸和硬度, 导致SSiC/WC摩擦副具有更大的摩擦系数和更小的磨损量。磨损区域的SEM形貌结合面扫描分析、微区XRD分析结果表明: 微犁沟和微断裂导致SiC陶瓷的磨损, 疲劳损伤导致WC材料的磨损, 而摩擦过程产生的摩擦热导致磨出的WC颗粒氧化成无定型WO₃。在水润滑条件下, 与SSiC/WC摩擦副相比, LPSiC/WC摩擦副具有更大的摩擦系数和更低的磨损率。在干摩擦和水润滑条件下, 与SiC陶瓷作为动摩擦副配对相比, SiC陶瓷作为固定摩擦副的摩擦配对具有更小的摩擦系数和质量损失。

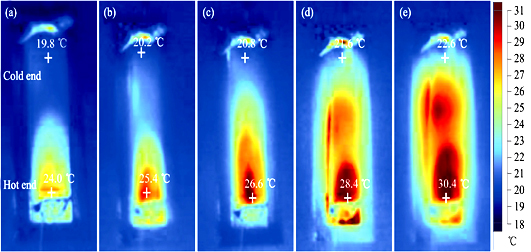

利用丝网印刷法在聚酰亚胺基板上制备了Bi_0.5Sb_1.5Te₃/环氧树脂柔性复合热电厚膜, 通过优化Bi_0.5Sb_1.5Te₃粉末含量提高了其电输运性能。复合厚膜在300 K时的最优功率因子达到1.12 mW·m ^-1·K ^-2, 较前期报道的数值提高了33%。抗弯测试表明复合厚膜的电阻在弯曲半径大于20 mm时基本不变, 在弯曲半径为20 mm, 弯曲次数小于3000次时, 仅有轻微增大, 说明其在柔性热电器件领域具有应用潜力。红外热成像技术显示, 在工作电流为0.01 A到0.05 A时, 复合厚膜热电臂两端可以形成4.2 ℃到7.8 ℃的温差, 表明了其在面内制冷领域应用的可能性。
