氧化物陶瓷闪烧机理及其应用研究进展

刘金铃,1, 刘佃光2, 任科3, 王一光,3

1. 西南交通大学 力学与航空航天学院, 成都 611756

2. 西南交通大学 材料科学与工程学院, 成都 610031

3. 北京理工大学 先进结构技术研究院, 北京 100081

Research Progress on the Flash Sintering Mechanism of Oxide Ceramics and Its Application

LIU Jinling,1, LIU Dianguang2, REN Ke3, WANG Yiguang,3

1. School of Mechanics and Aerospace Engineering, Southwest Jiaotong University, Chengdu 611756, China

2. School of Materials Science and Engineering, Southwest Jiaotong University, Chengdu 610031, China

3. Institute of Advanced Structure Technology, Beijing Institute of Technology, Beijing 100081, China

通讯作者: 王一光, 教授. E-mail:wangyiguang@bit.edu.cn

收稿日期: 2021-08-19   修回日期: 2021-10-21

基金资助: 国家自然科学基金重点项目(51732009)

Corresponding authors: WANG Yiguang,professor. E-mail:wangyiguang@bit.edu.cn

Received: 2021-08-19   Revised: 2021-10-21

Fund supported: National Natural Science Foundation of China(51732009)

摘要

闪烧是近些年广受关注的一种电场辅助烧结技术。本文介绍了闪烧的起源与发展, 并对闪烧的基本特征进行了分析。在闪烧孕育与引发过程的研究方面, 发现了孕育阶段的非线性电导特征和电化学黑化现象, 提出了氧空位主导的缺陷机制; 在闪烧阶段的快速致密化研究方面, 提出了电场作用导致的缺陷产生和运动会在粉体颗粒间产生库仑力, 有利于烧结前期的致密化过程, 同时发现闪烧致密化过程中还伴随着金属阳离子的快速运动; 在闪烧阶段的晶粒生长和微结构演变方面, 发现了试样温度沿电流方向呈非对称分布, 试样中间位置的晶界迁移率明显提高, 提出电化学缺陷对微观结构有重大影响。基于上述研究成果, 本团队利用电场作用下出现的低温快速传质现象, 发展了陶瓷闪焊技术, 实现了同种陶瓷/陶瓷、陶瓷/金属, 甚至异种陶瓷/陶瓷之间的快速连接; 发展了陶瓷闪烧合成技术, 不仅实现了典型氧化物陶瓷的快速合成, 而且实现了高熵陶瓷和具有共晶形貌的氧化物陶瓷的快速合成; 发展了氧化物陶瓷的电塑性成形技术, 初步实现了氧化锆陶瓷低温低应力下的快速拉伸和弯曲变形。本文最后总结了闪烧机理研究面临的挑战, 并从焦耳热效应和非焦耳热效应两方面展望了闪烧的发展方向, 期望对闪烧技术在国内的发展有所裨益。

关键词： 闪烧; 焦耳热; 缺陷; 连接; 合成; 成形; 综述

Abstract

Flash sintering is an electric field assisted sintering technology which has attracted much attention in recent years. This review introduces its origin, development, and basic characteristics. In the study of flash incubation and initiation process, the nonlinear conductivity characteristics and electrochemical blackening phenomenon are narrated, and the defect mechanism dominated by oxygen vacancy is recounted. As for rapid densification during flash sintering, it is proposed that the generation and movement of defects caused by electric field produce Coulomb force between powder particles, which is conducive to density in the early stage of flash sintering. Meanwhile, the densification process is accompanied by the rapid movement of metal cations. In terms of grain growth and microstructure evolution during the flash sintering, the sample temperature is asymmetrically distributed along the current direction, and the internal grain boundary mobility in the sample is significantly improved. During this stage, electrochemical defects exert a significant impact on the microstructure. Based on the above researches, we developed ceramic flash joining technology by using phenomenon of low-temperature rapid mass transfer under electric field, and realized rapid joining between similar kind of ceramics/ceramics, ceramics/metals, and even dissimilar ceramics/ceramics. A new ultrafast ceramic synthesis technology by flash sintering was developed, which not only realized the rapid synthesis of typical oxide ceramics, but also realized the rapid synthesis of high entropy ceramics and oxide ceramics with eutectic morphology. An electroplastic forming technology of oxide ceramics was developed, and a rapid tensile and bending deformation of zirconia ceramics at low temperature and low stress was preliminarily realized. Finally, this review summarizes the challenges in the field of flash sintering mechanism, and looks forward to the development direction of flash sintering from two aspects of Joule heating effect and nonthermal effect, aiming to be beneficial to the development of flash sintering technology in China.

Keywords： flash sintering; Joule heating; defect; joining; synthesis; forming; review

PDF (1076KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

刘金铃, 刘佃光, 任科, 王一光. 氧化物陶瓷闪烧机理及其应用研究进展. 无机材料学报, 2022, 37(5): 473-480 DOI:10.15541/jim20210513

LIU Jinling, LIU Dianguang, REN Ke, WANG Yiguang. Research Progress on the Flash Sintering Mechanism of Oxide Ceramics and Its Application. Journal of Inorganic Materials, 2022, 37(5): 473-480 DOI:10.15541/jim20210513

目前, 已有多篇综述论文对闪烧的研究现状进行了总结[2,3,4,5,6,7], 对闪烧的工艺特点、实验方法和材料体系进行了介绍, 对基于焦耳热、Frenkel缺陷和电化学缺陷的闪烧机理进行了归纳分析。本文主要围绕近年来本团队在氧化物陶瓷闪烧领域的研究成果, 阶段性总结氧化物陶瓷闪烧微观机理和闪烧制备新技术方面的研究进展, 并对未来的发展方向进行展望, 希望为国内闪烧技术的发展提供参考。

1 闪烧过程及其特点

如图1所示, 在置于加热装置内的狗骨状生坯试样两端连接上电极, 再将电极与外部电源相连, 就构成了一套简单的闪烧实验装置。也有研究者在闪烧实验中使用条状、棒状或圆柱状试样[7]。陶瓷生坯在合适的温度和电场条件下就能发生闪烧。常用管式炉或箱式炉加热生坯来达到发生闪烧所需的起始温度。对于能够在低温下发生闪烧的样品, 可用加热板或加热套来替代高温炉。如果样品在室温下即能发生闪烧, 就可以完全去掉加热装置。外部电源为生坯发生闪烧提供所需的起始电压, 常用的设备是直流电源, 闪烧所需的电场强度一般从几伏/毫米到几百伏/毫米, 远低于电火花放电(Electric Discharge)或电弧放电(Arc Discharge)烧结的电场强度(~几千伏/毫米到几万伏/毫米), 又明显高于放电等离子烧结(Spark Plasma Sintering)所施加的电场强度(一般为<5 V/mm的直流脉冲电场)[6,7]。有些研究者也尝试使用交流电源或脉冲电源代替闪烧使用的直流电源[6,7], 但是它们的烧结机理是否完全相同还有待进一步研究。对于一些陶瓷材料体系, 控制烧结气氛也会对闪烧产生影响[8]。为了监测闪烧过程, 还可以接入电子仪表记录电压和电流曲线, 通过热电偶或红外测温仪探测试样的表面温度, 利用光学相机或位移计测量试样的线收缩等。由此可见, 闪烧是一种典型的电场辅助无压烧结技术。

图1

新窗口打开| 下载原图ZIP| 生成PPT

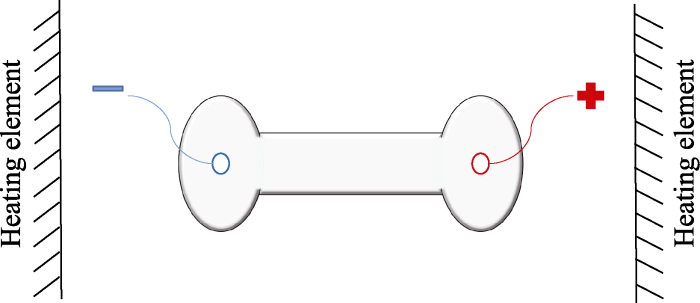

图1   闪烧装置示意图

Fig. 1   Schematic diagram of flash sintering device


根据图2所示的闪烧过程的电场强度、电流密度和功率密度随时间变化曲线, 一般可以将整个过程分为三个阶段, 分别对应孕育(Incubation)、突变(Transient)和稳态(Steady-state)过程, 闪烧过程往往伴随着非线性电导、快速致密化和发光现象[1,2,3,4,5,6,7]。离子导体、电子导体、半导体、混合导体, 甚至某些绝缘体都可以发生闪烧现象[2,3,4,5,6,7], 但是不同材料的致密化行为存在较大差异, 例如, 纯SiC闪烧后并不能获得高密度[9]; 纯ZnO[10]和掺杂的Al2O3[11]样品在闪烧瞬间的线收缩非常有限。因此, 对于不同材料体系, 是否具有统一的闪烧机理尚无定论。目前, 氧化钇稳定氧化锆陶瓷是闪烧研究中使用最广泛且最具代表性的材料体系, 也是闪烧机理研究中最受关注的材料。此外, 致密的陶瓷样品在合适的温度和电场作用下也能出现非线性电导和发光现 象[12]。毋庸置疑, 闪烧拓展了传统的认知边界, 电场与物质的相互作用还有许多尚未被认知的机理。

图2

新窗口打开| 下载原图ZIP| 生成PPT

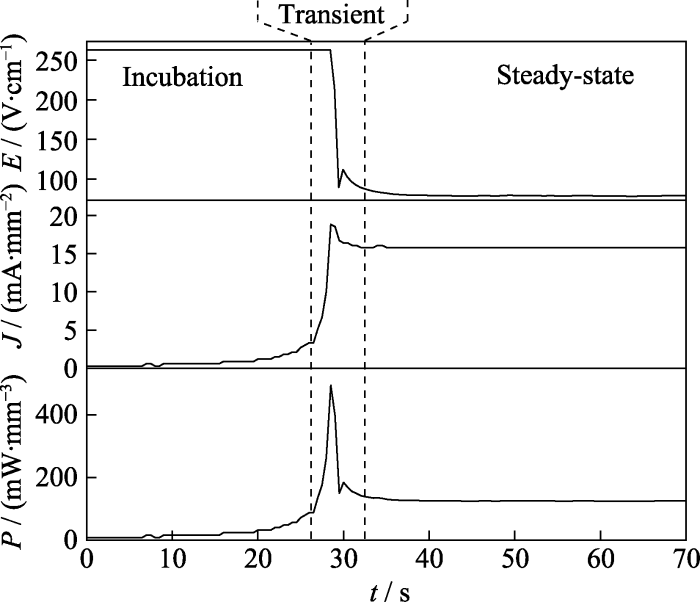

图2   闪烧过程的电场强度、电流密度和功率密度随时间的变化曲线

Fig. 2   Electric field strength, current density and power density as a function of time during the flash sintering


2 闪烧机理的研究进展

2.1 闪烧的孕育与引发过程

在恒温闪烧氧化钇稳定氧化锆陶瓷的孕育阶段, 试样两端加载有恒压直流电场, 通过试样的电流随着加载时间延长缓慢增加, 如图2所示。Gao等[13]对摩尔分数3%氧化钇稳定氧化锆陶瓷(3YSZ)在闪烧孕育阶段的电压-电流曲线进行了精确测试, 研究发现: 当加载电场较小时, 在加载瞬间(约0.5 s, 试样温度变化可忽略不计)测得的电压与电流呈典型的线性关系; 当加载电场超过临界值后, 测得的电压与电流偏离线性关系, 呈现出明显的非线性特征。即使考虑焦耳热对试样温度和电导的影响, 3YSZ试样在高于临界电场条件下测得的电导率也明显偏大。这说明在闪烧过程中出现的非线性电导现象与加载的临界电场密切相关。可以认为: 在临界电场作用下, 内部缺陷反应产生了额外的氧空位[13,14,15], 随着孕育时间延长, 内部缺陷反应注入的氧空位数目增多, 试样的电导率不断升高, 从而使3YSZ试样在闪烧过程中出现非线性电导的特征。加载的电场和试样的初始温度越高, 越有利于产生额外氧空位, 样品的电导率增加越快。

氧化钇稳定氧化锆陶瓷样品在加载临界电场后会发生明显的电化学黑化现象(见图3(a)), 这间接证明了临界电场作用会提高氧空位浓度。图3(b)所示的电子顺磁共振波谱仪(EPR)的测试结果也证明: 闪烧后3YSZ样品靠近正极端的氧空位浓度相比闪烧前有大幅提高。改变闪烧时的氧分压, 闪烧的孕育过程也会随之发生变化。高氧分压条件下, 需要更高的温度和更长的孕育时间来引发闪烧, 这说明氧空位浓度与闪烧孕育过程密切相关[8]。由于原位研究闪烧样品的点缺陷存在巨大的技术挑战, 相关实验验证还有待进一步探索。

图3

新窗口打开| 下载原图ZIP| 生成PPT

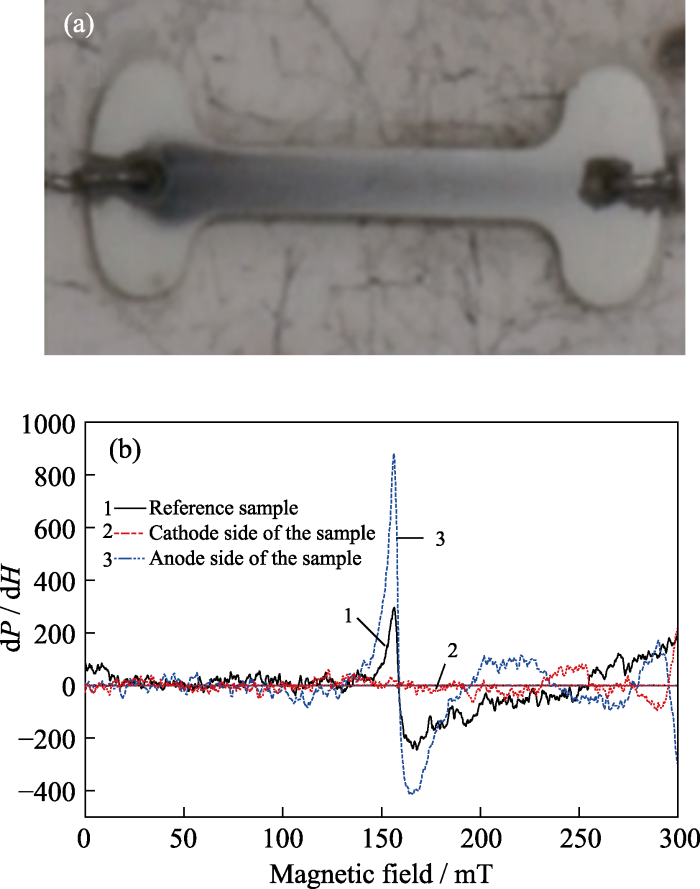

图3   (a)闪烧氧化钇稳定氧化锆陶瓷样品出现的电化学黑化现象和(b)闪烧后样品的电子顺磁共振波谱

Fig. 3   (a) Electrochemical blackening of flash sintered 3YSZ ceramic and (b) EPR result of the flash sintered 3YSZ sample


在氧化钇稳定氧化锆陶瓷的闪烧孕育阶段, 可以观察到靠近负极端先发生电化学黑化。随着孕育时间延长, 黑化区域不断向正极扩展, 当黑化区域到达正极端后, 就会引发闪烧[16]。闪烧的引发过程与氧化锆样品的电导行为密切相关。在孕育阶段, 虽然氧空位浓度大幅增加, 但是试样仍以离子电导为主。在临界电场的作用下, 电子可以从负极进入氧空位, 并形成色心, 导致氧化锆试样靠近负极端先发生黑化(见图3(a))。随着加载时间延长, 被氧空位捕获的电子数目越来越多, 电子又借助氧空位由负极逐渐向正极运动, 当电子借助色心到达正极后, 瞬间形成电子电导, 使得通过试样的电流迅速升高, 直至限定数值, 从而引发闪烧。Yadav和Raj[17]报导的电导激活能测试结果表明, 闪烧阶段的电导激活能小于氧离子的扩散激活能; Jo和Raj[18]通过电化学阻抗谱测试也证实了这种由离子电导向电子电导转变的闪烧引发机制。

Cologna等[19]认为闪烧的引发过程可能与Frenkel缺陷的雪崩相关。在临界电场作用下, 氧化锆陶瓷试样达到Debye温度后, 会产生大量的Frenkel缺陷, 当缺陷积聚到一定程度, 就会发生缺陷雪崩, 使电流迅速增大, 引发闪烧。焦耳热失控也被认为可能是引发闪烧的原因[20,21,22], 当积聚的焦耳热超过样品因对流、辐射和热传导损失的热量时, 就会造成试样温度快速上升, 从而导致试样电导率增加, 通过试样的电流也快速增大。

2.2 闪烧阶段的快速致密化

氧化钇稳定氧化锆陶瓷样品闪烧时, 在几秒钟内就可以由~50%的相对密度达到几乎完全致密, 大幅缩短烧结时间, 降低能源消耗, 提升烧结效率。在其它可发生闪烧的陶瓷体系中也可以观察到类似的快速致密化现象, 这是闪烧引起广泛关注的最主要原因。闪烧时, 电流直接通过陶瓷试样, 焦耳热的作用会造成试样的温度上升, 研究人员通过热电偶测温、红外测温和原位XRD测试等多种实验手段对样品闪烧时的实际温度进行了标定, 发现闪烧的致密化速率远远高于试样在相同温度下的传统烧结过程[23]。

在氧化钇稳定氧化锆陶瓷生坯闪烧时, 由于外加临界电场的作用, 会在试样中产生大量的额外氧空位, 同时带正电的Vö会和带负电的Y′zr向相反的方向运动造成介电极化, 并在粉体颗粒表面不同位置产生净电荷。随着临界电场作用时间延长, 粉体颗粒聚集的表面电荷会越来越多。在闪烧瞬间, 相邻的粉体颗粒由于库仑力的作用发生强烈的相互吸引, 导致烧结前期的快速致密化[24]。这种库仑力产生的吸引作用, 改变了传统烧结由原子扩散主导的致密化机理, 使得闪烧过程的烧结激活能远小于传统烧结过程的激活能(见图4)。本课题组发现在BaTiO3陶瓷的闪烧过程中, 其烧结前期也存在类似的作用机理[25]。

由于库仑力吸引导致的烧结前期的致密化过程和表面电荷相关, 因此限制电流的大小会直接影响样品的密度。限制电流密度越大, 单位截面内的载流子数目越多, 意味着有更多的表面电荷参与这一致密化过程。本课题组的实验结果也证明: 3YSZ试样闪烧后的密度与限制电流的大小密切相关, 而电场强度对密度的影响很小[26]。需要指出的是, 库仑力吸引导致的致密化不涉及物质的扩散, 仅在烧结前期产生影响, 并不能使样品完全致密, 发生库仑力吸引后, 试样还需在电场作用下通过物质扩散来进一步排除气孔, 提高试样的致密度。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   3YSZ陶瓷闪烧过程中的激活能变化[24]

Fig. 4   Calculated activation energy during flash sintering of 3YSZ[24]


在临界电场作用下, 由于产生了大量的氧空位, 闪烧时物质扩散过程也发生了重大改变。本课题组将纯氧化锆和摩尔分数3%的氧化钇纳米粉体均匀混合后再进行闪烧, 发现氧化锆由单斜相快速转变为四方相, 与相同温度下的传统烧结过程相比, 其反应速率提高了上千倍[27,28]。这一过程也清楚地表明: 在临界电场作用下, 氧化钇/氧化锆混合粉体不仅发生了氧空位的快速运动, 也发生了金属阳离子的快速运动和固溶。临界电场作用不仅对颗粒自身的表面扩散、晶界扩散和体积扩散有影响, 而且对相邻颗粒间在固相烧结过程中的扩散行为也产生了重大影响。闪烧过程的快速致密化可能是氧空位与金属阳离子形成了缔合缺陷, 并且其在临界电场作用下可以发生快速运动的结果。

Cologna等[19]提出Frenkel缺陷在电场作用下发生雪崩是造成快速致密化的原因。Zhang等[10]和Ji等[29]几乎同时提出闪烧瞬间极高的加热速率是造成快速致密化的根本原因, 并通过快速升温烧结实验进行了对比验证。除此之外, 还有研究者认为闪烧瞬间会使晶界处出现局部高温, 形成液相, 从而提高了致密化速率[30]。

2.3 稳态阶段的晶粒生长与微结构演变

当氧化钇稳定氧化锆陶瓷发生闪烧之后, 电源会自动由恒压模式切换成恒流模式, 使通过试样的电流保持恒定, 同时由于试样的密度经过闪烧突变阶段之后得到大幅提升, 试样的电导率也趋于稳定, 闪烧进入稳态阶段。

一般认为闪烧试样在稳态阶段主要受炉温和焦耳热的双重影响。由于存在对流、辐射和热传导, 试样芯部的温度会比表面的温度高, 狗骨状试样中心的温度会比正极和负极两端的温度高, 试样温度沿电流方向呈对称分布特征。本课题组利用热成像仪对闪烧试样的表面温度进行了系统研究[15], 如图5所示, 试样表面温度呈明显的非对称分布, 靠近正极端的温度比负极端高, 试样表面的最高温度并未在中心位置, 而是靠近试样正极的一侧。这说明在闪烧稳态阶段, 电流通过试样除了产生焦耳热, 还会引发内部缺陷反应造成放热或吸热现象, 从而使得试样表面的温度呈现非对称分布的特 征[15]。当用交流电场取代直流电场进行闪烧, 由于内部缺陷反应会随电场的变化而改变, 试样表面的温度呈对称分布, 但是不同于单一的焦耳热效应, 闪烧试样中间区域有明显的等温区[31]。这也说明临界电场在闪烧过程中会引发内部缺陷反应, 从而对试样中的温度分布和显微结构产生影响。

图5

新窗口打开| 下载原图ZIP| 生成PPT

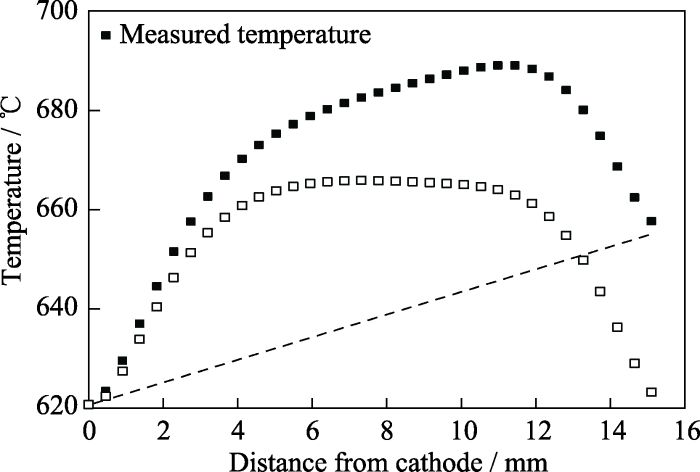

图5   8YSZ陶瓷试样表面温度在闪烧稳态阶段随位置的变化曲线[15]

Fig. 5   Change of the surface temperature of 8YSZ sample as a function of distance from cathode at the steady stage during the flash sintering[15]


本课题组在稳态阶段对致密的3YSZ试样长时间保温, 研究了它的晶粒生长过程[32]。较大的电流密度和较长的保温时间会使晶粒明显长大。闪烧试样中间位置的晶界迁移率相比传统的热处理过程提高了一倍。如果闪烧过程中只有焦耳热发挥作用, 晶粒尺寸分布应该和焦耳热导致的试样温度分布特征相对应, 即试样中部的温度最高, 晶粒尺寸最大; 试样两端的温度最低, 晶粒尺寸最小; 焦耳热产生的温度场沿电流方向呈对称分布还会导致试样中的晶粒尺寸也呈对称分布。但是, 受试样温度分布和内部缺陷反应的影响, 闪烧试样的晶粒尺寸分布也呈现明显的非均匀特征, 正极端的晶粒尺寸远远大于负极端的晶粒尺寸[32]。这说明单一的焦耳热效应无法解释稳态阶段的晶粒生长现象。在临界电场作用下, 3YSZ中发生的内部缺陷反应会对闪烧样品的温度分布和晶界结构产生影响[28, 33], 改变界面运动和晶粒生长过程, 从而使得靠近正极端的晶粒尺寸大于靠近负极端的晶粒尺寸, 而且试样中部的晶粒生长速率则在内部缺陷反应的作用下得到大幅提升。

3 闪烧制备新技术研究进展

3.1 闪焊技术

基于闪烧过程中由临界电场所激发的低温快速传质, 本团队发明了同种陶瓷/陶瓷、陶瓷/金属, 甚至异种陶瓷/陶瓷之间快速连接的闪焊技术。利用闪焊技术, 实现了3YSZ陶瓷和镍基高温合金之间的连接[14], 在800 ℃, 通过施加临界电场, 可以在合适的限制电流密度下瞬间实现界面的强结合, 结合强度达到133 MPa。闪焊由内部缺陷反应生成氧空位和金属镍扩散填充氧空位聚集形成的孔洞与裂纹两个相互竞争的过程来控制, 只有在合适的条件下, 孔洞和裂纹形成的速率低于金属镍的填充速率, 才能获得良好的结合强度。由于氧空位在电场作用下由正极向负极运动, 当反向加载电场时, 会使连接好的3YSZ陶瓷与镍基高温合金快速脱开, 因此闪焊过程主要依赖于临界电场作用下氧化锆陶瓷中出现的内部缺陷反应。我们还在3YSZ陶瓷与钛合金的闪焊连接中进一步验证了上述机理[34]。

如图6所示, 3YSZ陶瓷与3YSZ陶瓷之间也可以通过闪焊技术连接在一起[35,36]。在600~900 ℃的炉温下, 通过调整电场强度和电流密度, 可以使接头的三点弯曲强度达到母材强度的94%~99%, 而且闪焊过程所需的时间非常短, 相比传统扩散焊技术可以大幅缩短工艺时间。在3YSZ陶瓷与3YSZ陶瓷的闪焊连接过程中, 除了上述的内部缺陷反应机理外, 3YSZ陶瓷在临界电场作用下发生的低温超塑性变形也会对快速连接产生一定影响。这种内部缺陷反应导致的闪焊过程还可以用于连接氧化镁掺杂的氧化铝陶瓷[37], 以及3YSZ与氧化铝陶瓷[38]。

图6

新窗口打开| 下载原图ZIP| 生成PPT

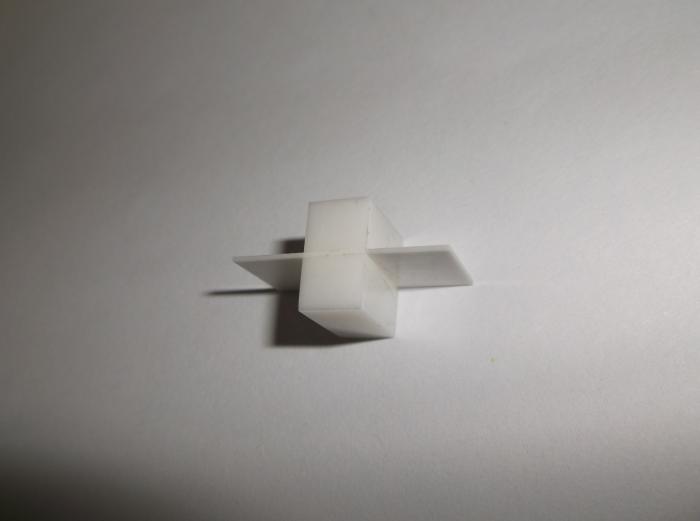

图6   两个3YSZ陶瓷块与夹在其中间的3YSZ陶瓷薄板闪焊成一个整体构件的照片

Fig. 6   Picture of an integrated component flash joined from two 3YSZ blocks and a 3YSZ thin plate


3.2 闪烧合成技术

闪烧不仅能在单相体系中发生, 很多复相体系也能发生闪烧, 例如rGO/3YSZ[39]、3YSZ/Al2O3[40]和Gd2O3/ZrO2[41]等。在氧化锆与氧化钇混合粉体的闪烧过程中, 氧化钇能发生快速固溶, 进入氧化锆的晶格, 形成氧化钇稳定的四方相氧化锆[27,28]。在临界电场的作用下, 固溶与相变过程可以在较低的温度下进行, 而且反应速率极快, 相比传统的高温处理过程大幅缩短了反应所需时间。

临界电场作用下的低温快速传质实现了金属阳离子的运动和混合, 因此闪烧还可以用来加速通过固态反应形成新相的过程。本课题组对Al2O3和Y2O3混合粉体进行闪烧, 在低温下实现了它们的快速反应, 获得了YAG陶瓷[42]; 对Gd2O3、Nd2O3和ZrO2混合粉体进行闪烧, 在低温下快速合成了具有烧绿石结构的(Gd0.2Nd0.8)2Zr2O7陶瓷[43]。此外, 本课题组还通过闪烧技术成功在低温下快速合成了BaTiO3陶瓷[44]和固态钠离子电池中的电解质材料Na3Zr2(SiO4)2(PO4)[45]。

这种闪烧合成的方法还可以用于制备高熵陶瓷。本课题组首次在室温条件下实现了五种氧化物的快速固溶, 获得了具有单一岩盐结构的Mg0.2Ni0.2Co0.2Cu0.2Zn0.2O高熵陶瓷[46]和Ca0.2Co0.2Ni0.2Cu0.2Zn0.2O高熵陶瓷[47]。利用相同的原理, 本课题组还实现了钙钛矿结构高熵陶瓷Sr(Ti0.2Y0.2Zr0.2Sn0.2Hf0.2)O3-x[48]和(Bi0.2Na0.2K0.2Ba0.2Ca0.2)TiO3[49]的快速合成。此外, 闪烧合成具有低温快速的特点, 可以抑制低熔点氧化物的挥发, 拓宽传统功能陶瓷的成分范围, 有望获得性能更加优异的功能陶瓷。

临界电场作用对界面结构会产生影响, 利用闪烧的特点, 本课题组最近以Al2O3和Y2O3混合粉体为原料, 通过固态烧结获得了具有共晶形貌的Al2O3/YAG陶瓷基复合材料(见图7), 共晶片层的厚度达到亚微米尺寸, 共晶区域的硬度和断裂韧性可以与定向凝固技术获得的Al2O3/YAG共晶结构相媲美[50]。在此基础之上, 本课题组还通过临界电场的作用将具有共晶成分的致密多晶Al2O3/YAG陶瓷基复合材料转化成共晶结构, 从而大幅提升材料的力学性能[51]。此外, 通过调控工艺参数, 本课题组还成功实现了Al2O3/YAG共晶结构的细化, 使得陶瓷材料也可以像金属材料一样通过晶粒细化来提升力学性能。这种电场辅助下的共晶生长方法在Al2O3/YSZ体系中也得到了验证, 通过闪烧Al2O3和8YSZ混合粉体可以获得具有共晶形貌特征的Al2O3/YSZ陶瓷[52]。

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7   闪烧形成Al2O3/YAG共晶结构的SEM照片

Fig.7   SEM image of Al2O3/YAG eutectic structure formed by flash sintering


3.3 电塑性成形技术

陶瓷材料由于其固有的脆性使得成型加工非常困难, 限制了它的广泛应用。陶瓷科学家一直希望能让陶瓷材料获得具有像金属材料一样的塑性加工能力, 扩大陶瓷材料的应用范围。传统的陶瓷超塑性一般都是在高温下通过晶界滑移来实现, 工艺条件苛刻, 变形速率慢, 实用性不强。

3YSZ陶瓷在闪烧状态下, 由于引入了大量的氧空位缺陷, 这些氧空位在临界电场作用下, 还能发生向高维度缺陷(位错和层错等)的转变[53], 为陶瓷塑性变形提供了新途径。本课题组已经在较低温度和极低应力下成功实现了3YSZ陶瓷的快速拉伸和弯曲变形(见图8), 为开展陶瓷塑性成形技术的研究指出了一个新的发展方向[54]。

图8

新窗口打开| 下载原图ZIP| 生成PPT

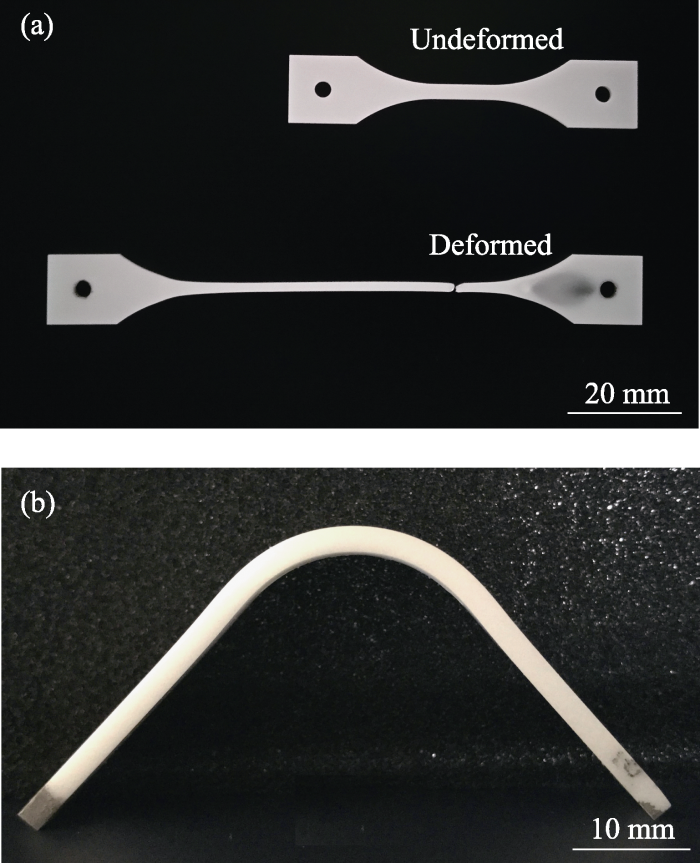

图8   氧化锆陶瓷在闪烧状态下实现的低温快速(a)拉伸和(b)弯曲变形

Fig. 8   Fast deformation of 3YSZ under (a) tension and (b) bending test via flash sintering at low temperature


4 结束语

闪烧作为一种新型的电场辅助烧结技术, 已经引起了广泛关注。闪烧过程中存在独特的非线性电导、快速致密化和发光现象, 这在许多材料体系中都得到了充分验证。目前, 关于闪烧的微观机理还存在重大分歧, 主要包括以下三种观点:

(1)焦耳热效应

闪烧源于电流通过试样引起的焦耳热。随着试样温度上升, 试样的电阻不断降低, 使得电流迅速增大, 最终导致焦耳热失控, 引发闪烧。同时, 焦耳热造成的快速升温可以加速致密化过程, 提升烧结效率。闪烧样品的发光现象则归因于高温导致的热辐射发光。目前, 正在迅猛发展的超快高温烧结技术正是源于这种认识[55]。

(2)Frenkel缺陷

Jongmanns等[56]提出在临界电场作用下, 当试样温度高于Debye温度后, 临近布里渊区边缘的晶格振动被激发, 如果这种晶格振动的增殖速率达到足够高时, 就能在样品中产生大量的Frenkel缺陷对。经过一定的孕育阶段后, Frenkel缺陷的雪崩会使闪烧样品发生电导突变, 同时造成快速传质, 实现致密化。闪烧过程中出现的发光现象是由电子和空穴弥合造成的电致发光[12]。

(3)氧空位缺陷

氧化锆陶瓷闪烧时, 在样品两端施加了临界电场, 试样内部会发生电化学缺陷反应, 形成远高于热力学平衡状态的氧空位浓度, 电子被氧空位束缚后产生色心, 使得样品出现黑化现象, 黑化区域由负极向正极扩展, 样品由离子电导转变为电子电导, 从而产生电导突变。颗粒表面的介电极化和电荷聚集会产生库仑力吸引, 从而提高烧结初期的致密化速率。氧空位与金属阳离子形成的缔合缺陷在临界电场作用下的快速运动可能是闪烧产生快速致密化的重要原因。

闪烧瞬间的持续时间一般只有1~2 s, 给实验研究带来了巨大的挑战, 目前提出的微观机理都尚未获得实验证实, 未来还需结合先进的分析检测技术, 进一步对闪烧机理展开深入系统的研究。

焦耳热在闪烧过程中发挥了重要作用, 这是毋庸置疑的事实, 对样品形状、电极形状、电极类型、升降温速率等进行合理设计, 有望通过电场辅助烧结技术获得致密均匀的样品, 实现陶瓷材料的快速高效烧结[57], 这将对小尺寸(~厘米级)陶瓷样品的制备产生颠覆性的影响[55], 同时也会对放电等离子烧结技术的工业应用产生促进作用。

闪烧过程中产生的非焦耳热效应更值得关注[58]。本团队在自然科学基金重点项目支持下开展的陶瓷闪焊技术、闪烧合成技术和电塑性成形技术的研究已经充分证明: 电场作用下产生的非焦耳热效应将对陶瓷制备技术产生积极作用。加强对非焦耳热效应微观机理的研究, 可对材料缺陷的认识达到新的高度, 对材料科学的发展会产生重大影响[59]。利用闪烧过程产生的非焦耳热效应还可以创新陶瓷材料 的制备加工技术, 提升陶瓷材料的性能[51,60], 拓 宽陶瓷材料的应用范围, 对陶瓷工业的发展有重要意义。
