随着社会经济的高速发展, 人类对能源的消耗与日俱增。化石能源储量有限, 日渐枯竭, 由燃烧化石能源导致的环境问题也日益严重。此外, 燃烧化石能源所释放的大部分能量以低品位废热的形式散失到大气中, 对这些废热进行有效地回收利用、提高能源利用率, 具有重大的经济价值。热电材料作为一种能够实现热能与电能相互转换的功能材料引起了研究者的广泛关注, 在温差发电和热电制冷领域表现出广泛的应用前景。热电器件的转换效率一般由与热电材料的性能直接相关的无量纲热电优值ZT=α²σT/κ来衡量, 其中α为材料的塞贝克系数, σ为电导率, κ为热导率, 因此性能优异的热电材料需要同时具有高的电导率、大的塞贝克系数和尽可能低的热导率^[1]。

GeTe基化合物作为一类性能优异的中温区热电材料得到了广泛研究^[2,3,4]。GeTe基化合物在室温下为菱方相(R3m)结构, 随着温度的升高, 在700 K左右发生相变, 转变为高温立方岩盐相结构(Fm-3m)^[5]。由于其易产生大量本征Ge空位, 具有较高的载流子浓度(10²¹ cm^-3)^[6], 本征GeTe样品的热导率和电导率均较高, 而塞贝克系数较小, 导致本征GeTe热电性能不佳^[7]。目前, 可以通过化学计量比调控来抑制Ge空位的形成, 降低材料的载流子浓度。如2019年, Dong等^[8]通过调控Ge和Te的化学计量比例, 对基体中加入过量的Ge, 有效抑制产生Ge空位, 显著降低空穴载流子浓度, 大幅度提高了材料的热电性能。此外, 还可以掺杂异价施主元素如Bi、Sb等或共掺杂来降低其载流子浓度^[9,10,11]。总之, GeTe材料中载流子浓度与材料中空位浓度和掺杂元素的量等因素密切相关。

(GeTe)₂Sb₂Te₃作为一种相变信息存储材料已被研究多年, 在晶态下具有较高的电导率和较低的热导率^[12], 是一种潜在的高性能热电材料。一系列如(GeTe)_n(M₂Te₃)_m(M=Sb和Bi)的赝二元化合物的热电性能引起了研究者的关注, 这些材料具有与GeTe化合物相似的相转变过程, 且一般热导率较低。其中, M=Sb样品的热电性能已经进行了充分研究^{[13,14,15,16,17]}, 而在M=Bi的方面, Shelimova 等^[18]对(GeTe)_nBi₂Te₃ (n=2~9)系列样品的热电性能进行了初步研究, 但主要偏重于研究系列化合物的结构演变规律。Li等^[19]对(GeTe)_0.97(Bi₂Te₃)_0.03化合物的研究表明, 与只掺杂施主元素Bi的样品相比, 以Bi₂Te₃掺杂的赝二元化合物, 除了Bi置换进入Ge位外, 同时还会产生阳离子空位。由于这类材料的晶格中的Ge位被Ge、Bi(或Sb)和产生的阳离子空位按一定比例占据, 且分布具有随机性, 引起的剧烈晶格畸变造成材料热导率大幅下降。Wu等^[20]的研究指出, 掺杂Bi₂Te₃除了能作为施主调节材料的载流子浓度之外, 还能对相结构和能带结构起到优化作用, 从而提高材料的ZT值。但是迄今为止, (GeTe)_nBi₂Te₃在n>9时的组分还未得到系统研究。

本研究采用熔融、淬火、退火结合放电等离子活化烧结(SPS)工艺合成了(GeTe)_nBi₂Te₃(n=10~14)系列样品, 系统研究了Bi₂Te₃相对含量对材料的物相组成和热电性能的影响规律。

本研究采用熔融、淬火、退火结合放电等离子活化烧结(SPS)工艺, 制备名义组成为(GeTe)_nBi₂Te₃ (n=10, 11, 12, 13, 14)的一系列多晶块体材料。将按化学计量比称量的高纯度Ge(6N颗粒)、Bi(5N块体)和Te(5N块体)真空密封放入石英玻璃管中, 在1173 K下熔融24 h后, 在过饱和盐水溶液中快速淬火, 然后将淬火得到的样品在623 K下退火100 h。将所得锭体破碎, 研磨成精细粉末, 再通过SPS烧结(773 K, 45 MPa)得到致密的块体样品。将所得样品切割成规定尺寸和形状, 用于结构表征和性能测试。

采用粉末X射线衍射(XRD, PANalytical- Empyrean, Cu Kα)和附加能谱仪模块(EDS, INCA X-Act)的电子探针微区分析仪(EPMA, JXA-8230) 测试和表征材料的物相组成。

在300~773 K范围内, 样品的塞贝克系数和电导率由热电性能测试设备(Ulvac Riko, ZEM-3)测量; 样品的热导率通过公式κ=C_pDρ计算, 其中, 比热容C_p由Dulong-Petit定律计算得到, 通过激光导热仪(Netzsch, LFA 457)测得热扩散系数D, 采用阿基米德排水法测得样品的密度ρ。样品的室温霍尔系数R_H通过物理性能测试系统(Quantum Design, PPMS-9)测得, 载流子浓度n_H和霍尔迁移率μ_H由公式n_H= -1/(eR_H)和μ_H=|R_H|σ计算得到。

为了获得样品的物相、组成信息, 本研究对所制备的(GeTe)_nBi₂Te₃系列样品进行了XRD和EDS测试。

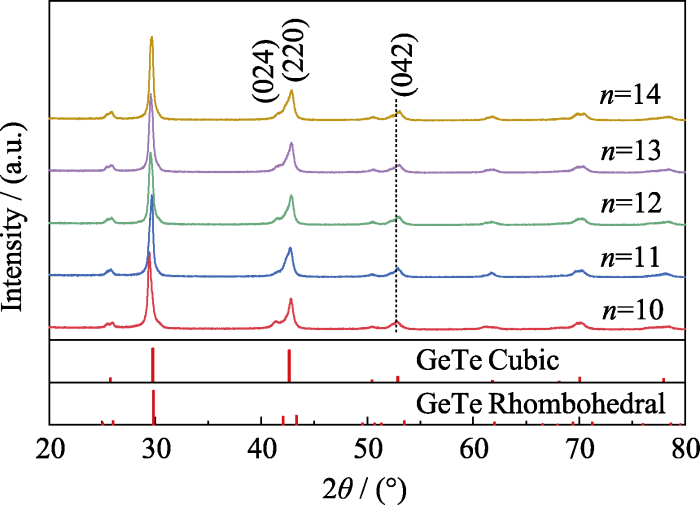

图1为(GeTe)_nBi₂Te₃ (n=10~14)系列样品的XRD图谱。可以看出所有样品均为菱方相结构, 在2θ= 40°~45°角度范围内可以观测到菱方相结构中(024) 和(220)两个晶面的典型特征峰, 与GeTe-Bi₂Te₃赝二元系中其他相邻组分相似^[18,19], 说明在很宽的组成范围内, 在GeTe基材料中掺入的Bi₂Te₃并未改变材料的菱方相结构特征。另外, 随着GeTe含量的增加, XRD图谱的(042)晶面的峰位向大角度偏移, 说明晶面间距减小, 这主要是因为Bi原子置换进入晶格中Ge位, Bi的原子半径大于Ge的原子半径, 与形成的阳离子空位共同作用, 导致晶体结构发生畸变。这些结果表明Bi已经掺杂进入GeTe晶格。

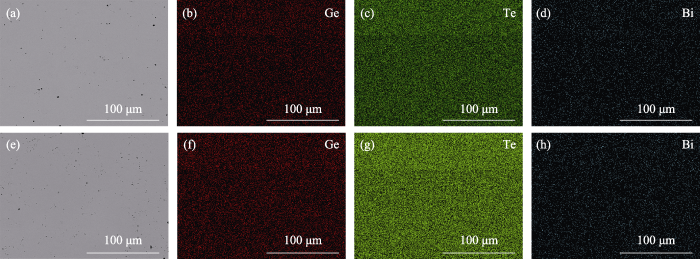

由于所有样品的背散射电子图像和元素面扫描结果基本一致, 在这里选取GeTe含量最高的(GeTe)₁₄Bi₂Te₃和最低的(GeTe)₁₀Bi₂Te₃两个样品为代表, 给出了它们的背散射电子和元素面分布图像, 分别如图2(a~d)和图2(e~h)所示。在样品的背散射电子图像中, 除了观测到少量因孔洞导致的明暗衬度外, 未观测到其他明显的明暗衬度, 元素面分布结果表明Ge、Te、Bi三种元素分布均匀, 未出现偏析, 与XRD的测试结果一致。这些测试结果表明, 采用熔融-退火结合SPS所制备的系列样品为元素分布均匀的单相块体样品。

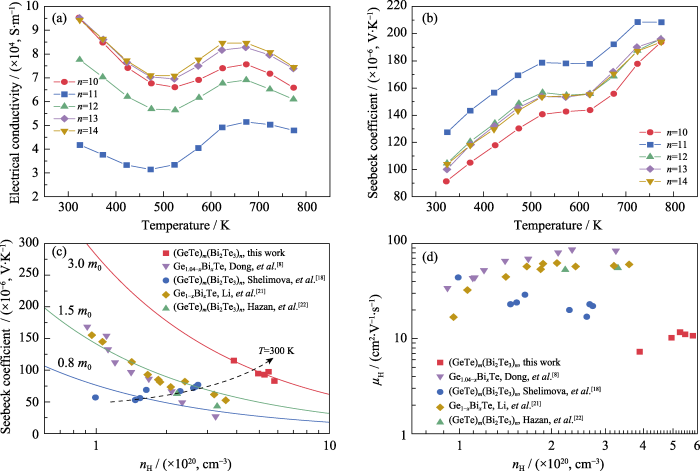

图3(a)为(GeTe)_nBi₂Te₃系列样品的电导率随温度的变化曲线, 大致可以分为以525和625 K两个温度点分隔的三个温区, 主要与材料的本征激发和相变有关。当温度高于525 K, 具有菱方相结构的样品发生本征激发, 样品的电导率开始随温度升高而增大。

在625 K左右, 样品开始由菱方相结构转变为立方相, 电导率的上升趋势减缓, 在650 K左右达到极大值。随着温度的进一步升高, 材料的电导率下降, 表现为金属传导特性。材料的塞贝克系数随温度的变化如图3(b)所示, 在整个测试温度区间内, 塞贝克系数为正值, 系列样品均表现为p型传导, 并且变化趋势与电导率相反, 也可以按照上述的三个温区来进行描述。在525 K以下, 塞贝克系数随温度的升高而增大, 在525~625 K温度范围内塞贝克系数出现平台区, 样品的塞贝克系数随温度变化较小, 这主要由于本征激发遏制了塞贝克系数的上升, 在625 K之后, 样品的塞贝克系数继续随温度升高而增大, 在773 K左右, n=11的样品获得最大塞贝克系数(208 μV∙K^-1)。此外, n=11的样品在725 K后也出现了平台区, 这与材料在立方相结构下的本征激发有关。

为了更进一步了解样品的电输运机理, 通过样品在室温下测试得到的霍尔系数和电导率计算得到了样品的载流子浓度和迁移率。在假设声学声子散射占主导的条件下, 根据单抛物能带结构SPB (Single Parabolic Band)模型, 经过简化, 材料的塞贝克系数可以表示为:

公式(1)中S为塞贝克系数, k_B为玻尔兹曼常数, e为电子电量, h为普朗克常量, m*为有效质量, n为载流子浓度。在图3(c)中, 为了方便比较, 文献中报道的单质Bi掺杂GeTe样品的数据也绘制在图中, 图中实线为假定单抛物带结构和声学支声子散射占主导的情况下, 根据公式(1)在不同有效质量下计算得到材料的塞贝克系数与载流子浓度的关系曲线, 可以看出, 只掺杂Bi样品^[21]的有效质量随Bi掺杂量x的变化不明显, 载流子有效质量约为1.5m₀左右, 而对于(GeTe)_nBi₂Te₃系列样品, 本工作中n=10~14系列样品的有效质量在3.0m₀左右, 明显高于Shelimova等^[18]报道的n=2~9系列样品, 有利于塞贝克系数的提升, 如图3(c)中的黑色虚线所示。

需要指出的是本工作中Bi含量较低, 样品的载流子浓度高于文献中的其他样品, 但由于较大的载流子有效质量, 即使在较高载流子浓度的情况下样品依然保持较高的塞贝克系数。图3(d)为样品中载流子迁移率与载流子浓度的关系, 可以看出采用单质Bi掺杂样品的载流子迁移率明显高于以Bi₂Te₃掺杂的样品, 这是由于(GeTe)_nBi₂Te₃(n=10~14)的载流子浓度较高, 载流子与载流子之间的散射加剧, 此外, 2个Bi原子在Ge位发生置换, 同时在晶格的阳离子位置上产生一个空位, 这些都会增强对载流子的散射, 因此样品的迁移率较低, 在这些因素的综合影响下, 最终(GeTe)_nBi₂Te₃系列样品呈现出较低的电导率。

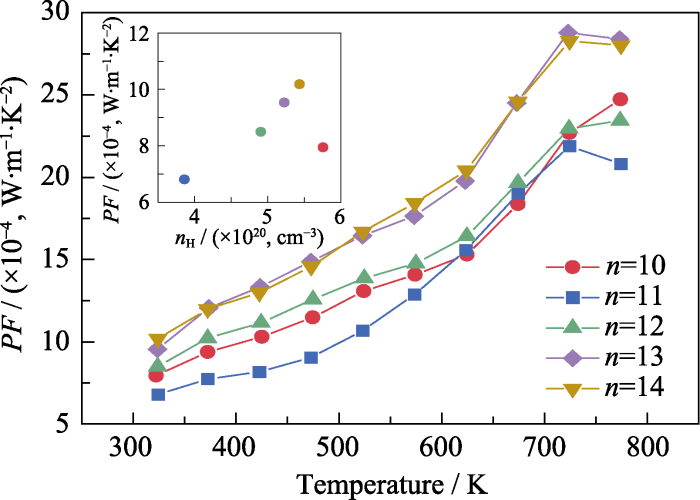

图4是(GeTe)_nBi₂Te₃的功率因子随温度的变化曲线, 功率因子随着温度的升高显著增加, n=13的样品在723 K时获得最大的功率因子为2.88×10^-3 W∙m^-1∙K^-2, 插图为室温下(GeTe)_nBi₂Te₃系列样品的功率因子与载流子浓度的关系, 随着载流子浓度的增加, 功率因子先上升后下降, 在载流子浓度为5.5×10²⁰ cm^-3时获得最佳功率因子, 达到1.02× 10^-3 W∙m^-1∙K^-2。

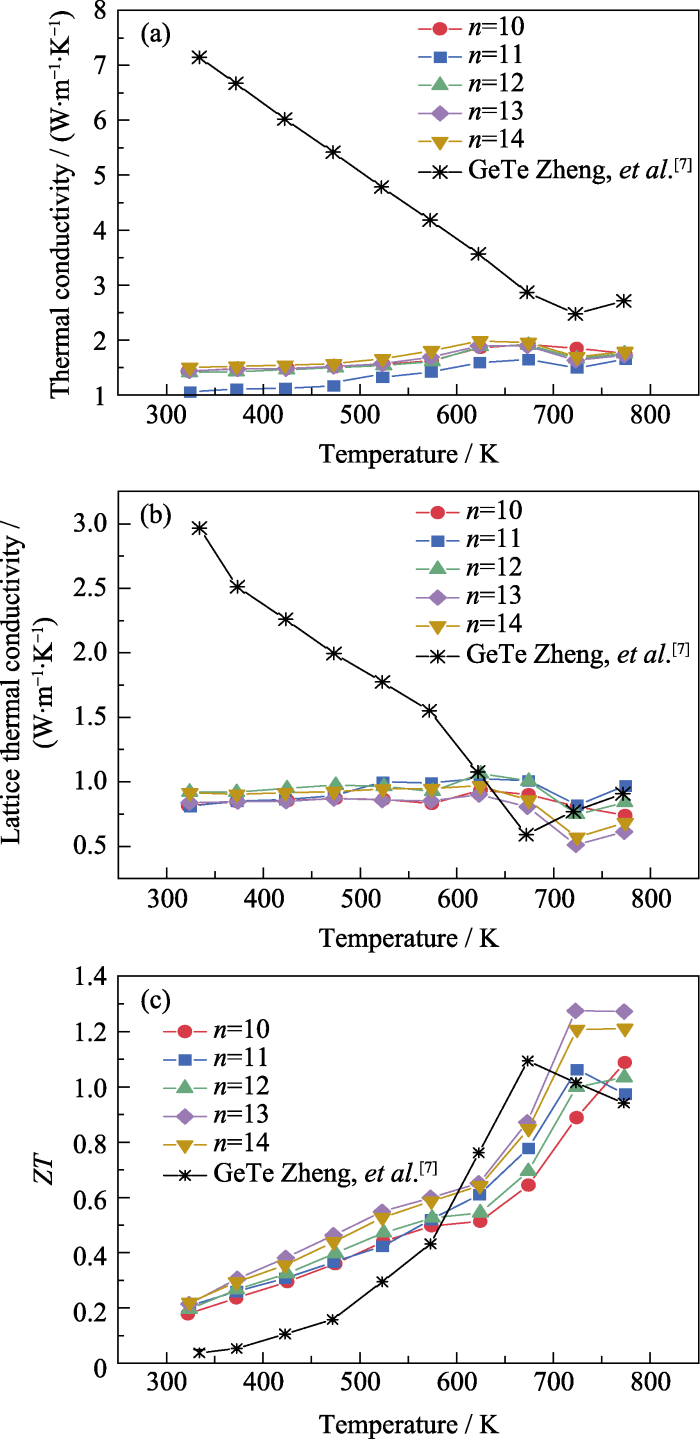

(GeTe)_nBi₂Te₃系列样品的热导率和晶格热导率随温度的变化曲线如图5所示。图5(a)为(GeTe)_nBi₂Te₃系列样品的总热导率随温度的变化曲线, (GeTe)_nBi₂Te₃系列样品的总热导率较本征的GeTe样品明显更低, 在室温下, (GeTe)₁₁Bi₂Te₃样品的总热导率为1.06 W∙m^-1∙K^-1, 而本征GeTe样品的热导率为7.14 W∙m^-1∙K^-1。此外, 与本征GeTe相比, (GeTe)_nBi₂Te₃系列样品的总热导率随温度的升高缓慢增大, 在600~700 K获得最大的热导率, 随着温度的进一步升高, 热导率下降。在整个测试温度范围内, (GeTe)₁₁Bi₂Te₃样品的热导率最低。材料的热导率主要由晶格热导率和载流子热导率两部分组成:

公式(2)中, K_L为样品的晶格热导率, K_e为载流子热导率, 材料的载流子热导率可以根据Wiedemann- Franz定律计算得到, 表示为:

公式(3)中σ为电导率, L为洛伦兹常数, 假设为单抛物线形能带结构下, 洛伦兹常数可以表示为:

公式(4)中$\eta ={{E}_{F}}\text{/}({{k}_{B}}T)$为简约费米能级, r为散射因子。当载流子散射机制主要为声学声子散射时, r取-1/2。η可以根据实测的塞贝克系数从公式(5)导出:

公式(4~5)中的F_n(η)为费米积分, 可以表示为:

根据实测的塞贝克系数数据, 结合公式(4~6), 可以计算出样品随温度变化的洛伦兹常数, 最终根据公式(2,3)得到晶格热导率。图5(b)为(GeTe)_nBi₂Te₃系列样品的晶格热导率随温度的变化曲线。在525 K以下, 系列样品的晶格热导率几乎保持不变, 随着温度的升高, 晶格热导率迅速下降, 在723 K左右获得最小值, (GeTe)₁₃Bi₂Te₃样品在整个温度范围内的晶格热导率最低, 室温下其晶格热导率为0.84 W∙m^-1∙K^-1。在723 K时, 其晶格热导率下降到0.51 W∙m^-1∙K^-1。

利用实测的电导率、塞贝克系数和热导率, 计算材料的热电性能优值ZT, 图5(c)为样品的热电性能优值随温度的变化曲线, 随着温度的升高, ZT值逐渐增大, n=13的样品在723 K下获得最大的ZT值1.27, 与本征GeTe样品673 K下的最大ZT值1.09^[7]相比提高了16%, 热电性能的提升主要来源于掺杂Bi₂Te₃后, 材料的热导率大幅度降低。

本研究采用熔融、退火结合放电等离子活化烧结(SPS)工艺成功制备了(GeTe)_nBi₂Te₃系列单相样品, 采用XRD和EDS分析结果表明所获得的样品具有菱方相结构且组成分布均匀。通过调控Bi₂Te₃和GeTe相对含量显著提高了载流子有效质量, (GeTe)₁₁Bi₂Te₃样品在723 K下获得的最大塞贝克系数为208 μV∙K^-1, (GeTe)₁₃Bi₂Te₃样品在约723 K下获得最大的功率因子为2.88×10^-3 W∙m^-1∙K^-2。同时, 掺杂Bi₂Te₃显著增强了缺陷对声子的散射, 材料的晶格热导率显著降低, (GeTe)₁₃Bi₂Te₃样品在整个温度范围内具有最低的晶格热导率, 在约723 K时, 其晶格热导率为0.51 W∙m^-1∙K^-1。由于样品较低的热导率和较大的功率因子, 在723 K下该样品获得最大ZT值1.27, 较本征GeTe样品提高了16%。
