MAX/MAB相是一类非范德华三元层状材料, 具有丰富的元素组成和晶体结构, 兼具陶瓷和金属的物理性质, 在高温、强腐蚀、辐照等极端环境中极具应用潜力。近年来, 由MAX/MAB相衍生的二维(2D)材料(MXene和MBene)在材料物理与材料化学领域引起了广泛兴趣, 已经成为继石墨烯和过渡金属硫族化合物之后最受关注的二维范德华材料。MAX/MAB相材料结构调控不仅对这类非范德华层状材料本征性能产生重要影响, 而且对其衍生的二维范德华材料结构功能特性研究也具有重要价值。本文归纳和总结了MAX/MAB相层状材料在结构调控、理论计算和应用基础研究等方向的最新科研进展, 并展望了该类层状材料未来发展方向。

AB(O,N)₃型钙钛矿氮氧化物是一类新型功能陶瓷材料, 具有独特的介电/磁/光催化等性能, 在能源存储与转化领域应用前景广阔, 但传统制备工艺耗时长且产物纯度较低。本研究以尿素为氮源、金属氧化物为前驱体, 采用无压放电等离子烧结设备一步合成了钙钛矿氮氧化物SrTa(O,N)₃陶瓷粉体, 并实现了快速致密化。深入研究了升温速率和合成温度对粉体组成与微观形貌的影响, 并对优化后制备的陶瓷块体进行了介电性能表征。结果表明, 较高的升温速率和适中的合成温度有利于氮化反应的充分进行, 在100 ℃/min和1000 ℃下制得的SrTa(O,N)₃粉体纯度最高, 氧氮化物相含量约97%, 粒径分布区间为100~300 nm, Sr、Ta、O、N 四种元素分布均匀。较优的致密化工艺为烧结温度1300 ℃、升温速率300 ℃/min、保温时间1 min, 经烧结制得的SrTa(O,N)₃陶瓷试片致密度可达94%以上, 且纯度很高, 该材料在300 Hz时的介电常数高达8349, 介电损耗为10^-4量级, 优于文献报道值。本研究制备的SrTa(O,N)₃陶瓷的高介电常数与致密度和纯度的调控密不可分, 这是因为气孔和杂质会降低材料介电常数, 高致密度和高纯度是SrTa(O,N)₃氧氮化物陶瓷获得优异介电性能的关键。

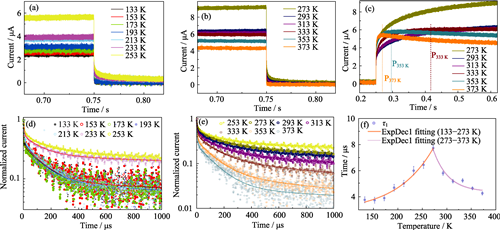

近年来, 全无机铯铅卤化钙钛矿CsPbX₃(X=Cl, Br, I)纳米晶(NCs)材料因具有长载流子寿命、强光吸收、低成本制造和带隙可调性等独特的性能已成为研究的热点, 但专注于CsPbBr₃纳米晶瞬态光电导的相关研究却很少。本工作通过配体辅助再沉淀法制备了CsPbBr₃纳米晶体, 并改进了光电导薄膜样品的制样方法和真空瞬态光电导测试装置, 研究了不同温度和不同激发功率对CsPbBr₃纳米晶瞬态光电导的影响。不同温度的瞬态光电导实验结果表明, 在133~273 K温度范围内, 光生电流衰减速率随着温度增加而逐渐减小, 而在273~373 K温度范围内, 光生电流衰减速率随着温度升高而逐渐增大。不同激发功率的瞬态光电导实验表明, 激发功率从200 mW逐渐增大到1000 mW时, 光生电流衰减速率增大。本工作的研究方法为研究光激发光生载流子的动力学相关行为提供了一个的新思路。

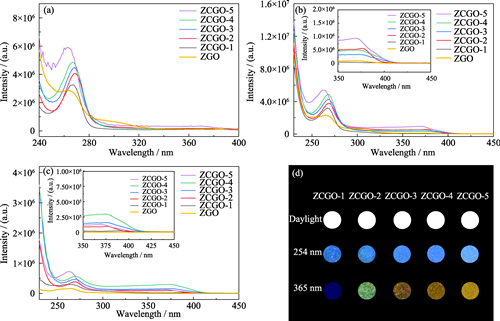

长余辉材料在安全指示、防伪和生物成像等领域具有广泛应用前景, 但其缺陷调控及余辉机理尚不清晰。自激活长余辉材料以其物质组成及晶体结构简单, 便于研究余辉机理而受到关注。本研究以自激活长余辉材料锗酸锌为基质, 采用高温固相反应合成得到了一系列钙掺杂的长余辉材料Zn_2-xCa_xGeO₄(x=0、0.1、0.2、0.3、0.4、0.5)。实验表明, 在锗酸锌中掺杂钙元素后, 使用376 nm紫外光激发时,观察到锗酸锌基质样品的黄色发光峰; 同时在267 nm激发下, Zn_1.5Ca_0.5GeO₄荧光强度增强了6.2倍。从余辉光谱和余辉衰减曲线上看, Zn_1.5Ca_0.5GeO₄初始余辉强度增强了25.1倍; 并且在所考察的300 s余辉时间里, 与锗酸锌相比, Zn_1.5Ca_0.5GeO₄保持了近5倍的余辉强度。进一步热释曲线表征显示, 材料主要陷阱的深度在0.7 eV左右; 加入合适浓度的Ca²⁺后, 其热释峰显著变强, 表明钙掺杂后陷阱密度显著增加。最后利用不同发射波长的余辉衰减差别, 实现了“花朵”颜色的动态变化, 表明所得材料在动态防伪领域具有一定应用前景。

相较于传统固相烧结方法, 熔盐在较低的温度下提供了快速的传质和成核过程, 可合成用于固化高放废物(HLW)的陶瓷固化体。本工作采用熔盐法(MSS)在不同烧结温度(1100、1200、1300、1400、1500 ℃)和不同烧结时间(3、6、9、12、15 h)下制备了掺Nd的锆石(ZrSiO₄)陶瓷(Zr_1-xNd_xSiO_4-x/2 (0≤x≤0.1)), 并采用静态浸出试验(PCT)研究掺Nd的ZrSiO₄陶瓷在模拟地质处置环境下的化学稳定性。在熔盐与氧化物最佳摩尔比为10 : 1、烧结温度为1200 ℃、烧结时间为6 h的较温和条件下, 利用熔盐法成功合成了Zr_1-xNd_xSiO_4-x/2, 可将Nd在ZrSiO₄中的固溶摩尔分数提高到8%, 结果显示MSS法能够降低陶瓷合成温度, 缩短合成时间, 提高固溶量。ZrSiO₄陶瓷对三价锕系核素的固化机理为晶格固化。浸出实验结果显示, Nd的归一化浸出率（LR_Nd）低至~10^-5 g·m^-2·d^-1。浸出前后ZrSiO₄陶瓷未发生物相演变, 展现出较好的结构稳定性。浸出模型显示Nd浸出归因于陶瓷表面层发生溶解。研究结果表明, MSS法是一种高效的合成陶瓷固化体的手段。

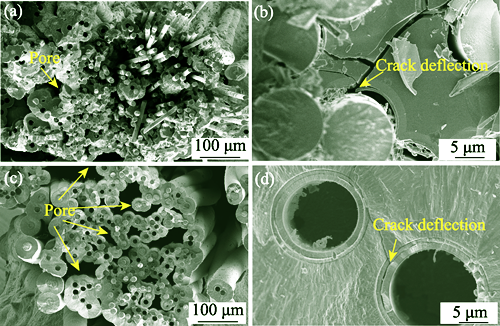

SiC_f/SiC陶瓷基复合材料在航空航天领域具有广阔的应用前景, 其界面层设计是研究重点。研究表明, 复合界面层可以有效提升陶瓷基复合材料的抗氧化性能, 但其对材料力学性能及损伤机制的影响尚不明确。本研究利用化学气相渗透法(CVI)制备得到具有BN及(BN/SiC)₃复合界面层的小复合材料, 探究了复合界面层对SiC_f/SiC复合材料失效机制的影响。基于两种力学加载实验结合声发射探测分析了两种界面层小复合材料的损伤过程。实验结果表明, 利用CVI制备的小复合材料界面结构清晰, 基体致密。两类小复合材料均具有SiC_f/SiC陶瓷基复合材料的典型力-位移曲线, 不同界面层小复合材料损伤过程具有不同的力声特征。通过两类力学加载试验的声发射特征能够有效分析小复合材料各阶段损伤发展情况。本实验中BN及(BN/SiC)₃复合界面层SiC_f/SiC小复合材料最大承受载荷分别为139和160 N, 复合界面层小复合材料中的多层界面具有更强的偏转裂纹能力, 降低裂纹延伸至纤维的速度, 进而提高材料的力学性能。

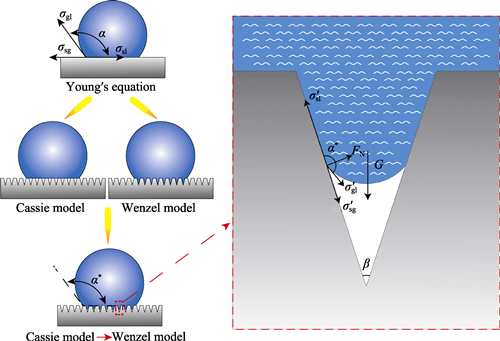

为改善碳化硅的表面润湿性能, 本研究利用脉冲激光加工表面处理和化学改性分别改善了碳化硅的表面形貌和表面能。实验选用皮秒激光加工方式构造表面微织构, 利用激光共聚焦显微镜分析了微织构的微观形貌, 并进一步分析了烧蚀形态与激光自身特性和加工参数之间的联系。研究发现, 激光加工效果以烧蚀为主, 重熔为辅, 而由于碳化硅烧蚀阈值和激光能量在光斑中的高斯分布特性, 形成的微织构的烧蚀凹槽呈倒三角形。此外, 选用的氟硅烷修饰剂使碳化硅表面从亲水表面转变为疏水表面; 通过改变加工参数获得不同微织构并进行氟硅烷修饰后, 碳化硅表面接触角最大提高到157°, 达到了超疏水效果。为了进一步探讨微织构对疏水性的影响原理, 提出了一个基于实际形貌参数的固液接触角模型。该模型阐释了接触角随微织构特征参数变化的机制, 固、气、液两两之间的接触面积影响了表面润湿性, 这为寻找具有最佳疏水性能的微织构提供了新的理论指导。

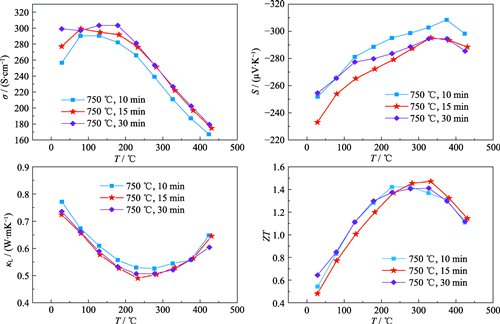

Zintl相Mg₃(Sb,Bi)₂基热电材料因在中低温区(27~500 ℃)表现出优异的热电性能而受到广泛关注。然而, 由于Mg、Sb元素比较活泼, 在长期高温服役下易与电极发生剧烈界面扩散反应, 导致热电器件的性能和服役寿命衰减。因此, 选择能有效阻挡元素剧烈互扩散并且具有低界面接触电阻率阻挡层材料至关重要。本研究首先利用热压工艺制备出300 ℃最高ZT~1.4的n型Mg₃SbBi(Mg_3.2SbBi_0.996Se_0.004)样品, 然后采用Nb粉作为扩散阻挡层一步烧结制备Mg₃SbBi/Nb/Mg₃SbBi“三明治”结构样品, 系统研究界面层的组成、微结构以及电阻随老化时间演变过程。加速老化实验(525 ℃/70 h; 525 ℃/170 h; 525 ℃/360 h)研究发现, Nb阻挡层中的Mg-Sb/Bi组分发生偏析, 表面产生裂纹, 抛光处理后界面连接完好, 无裂纹和孔洞, 界面扩散层厚度随老化时间延长缓慢增加至1.6 μm。Nb/Mg₃SbBi界面电阻率从初始的12.9 μΩ·cm²增大到19.8、27.4和31.8 μΩ·cm², 表明老化导致界面处元素发生微弱扩散, 但Nb阻挡层仍呈现优异的阻挡性能。因此, 在Mg₃(Sb,Bi)₂基热电材料体系中, 选择界面扩散微弱且结构致密的Nb作为阻挡层材料, 可以在确保连接可靠的同时有效阻挡Mg、Sb元素扩散, 从而提升Mg₃(Sb,Bi)₂基器件的稳定性和可靠性, 推动其在中温发电领域的应用。

锂硫电池(LSBs)因能量密度高、原料储量丰富、环境友好等优点引起了广泛关注。然而, 多硫化物的穿梭效应、反应过程中较大的体积膨胀以及硫较差的电子电导率等缺点极大地限制了其发展。本研究设计了一种SnS₂纳米颗粒与ZIF-8衍生的花状二维多孔碳纳米片/硫复合材料(ZCN-SnS₂-S), 并研究了其作为锂硫电池正极的电化学性能。其独特的二维花状多孔结构不仅有效缓解了反应过程中的体积膨胀, 而且为Li⁺和电子的传输提供了快速通道, 杂原子N也促进了对多硫化物的吸附作用。并且负载的极性SnS₂纳米颗粒极大地增强了对多硫化物的吸附, 从而使ZCN-SnS₂-S复合材料表现出优异的电化学性能。在0.2C(1C=1675 mA·g^-1)电流密度下, ZCN-SnS₂-S电极循环100次后仍能保持948 mAh·g^-1的高可逆比容量, 容量保持率为83.7%。即使在2C的高电流密度下循环300圈, ZCN-SnS₂-S电极仍具有546 mAh·g^-1的可逆比容量。

具有超高储锂比容量的硅材料是备受瞩目的高性能锂离子电池负极材料, 但硅嵌锂时巨大的体积膨胀效应使之快速失效, 从而限制了其应用性能。本研究提出一种简易低毒的气相氟化方法制备氟掺杂碳包覆纳米硅材料。通过在纳米硅表面包覆高缺陷度的氟掺杂碳层, 抑制硅材料嵌锂体积膨胀, 提供丰富的锂离子输运通道, 同时形成富含LiF的稳定SEI膜。获得的氟掺杂碳包覆纳米硅负极在0.2~5.0 A·g^-1电流密度下, 比容量达1540~ 580 mAh·g^-1, 循环200次后容量保持率>75%。本方法解决了传统氟化技术氟源(如XeF₂、F₂等)高成本、高毒性的问题。

以木糖为碳源, 利用嵌段共聚物聚环氧乙烷-聚环氧丙烷-聚环氧乙烷 (P123)/十二烷基硫酸钠(SDS)混合乳液构筑微反应器, 水热炭化制备马蹄形中空多孔炭。研究表明木糖在微反应器与溶液界面发生水热反应, 160 ℃水热条件下P123的亲水聚环氧乙烷嵌段(PEO)亲水性下降并向乳液内部增溶, 使乳液逐渐润胀和破裂。P123/SDS质量比会影响微反应器的完整度, 而水热时间可以调控微反应器的开口角度和空腔直径。开放性空腔能储存更多电荷和离子并缩短传输距离, 使多孔炭的比电容和能量密度增大且与空腔直径呈正相关关系。当P123/SDS质量比为1.25 : 1、水热时间为12 h时, 马蹄形中空多孔炭的开口角度(63°)和空腔直径(80 nm)最大、电化学性能最佳, 在6 mol·L^-1 KOH三电极体系中电流密度1 A·g^-1时比电容达292 F·g^-1; 在两电极体系中电流密度0.2 A·g^-1时比电容达185 F·g^-1, 能量密度达6.44 Wh·kg^-1; 电流密度5 A·g^-1时5000次充放电循环后电容保持率达94.83%。

光催化CO₂还原技术的关键是开发高效光催化剂, 而构建具有紧密界面结构的异质结是增强界面电荷转移, 实现高效光催化活性的有效途径。本研究采用静电纺丝技术结合水热法, 将Bi₄O₅Br₂纳米片镶嵌在CeO₂纳米纤维表面, 制得Bi₄O₅Br₂/CeO₂纤维光催化材料(B@C-x, x对应反应物的加入量)。利用不同方法表征其微观结构、形貌和光电性能。结果表明, 适当Bi₄O₅Br₂含量的Bi₄O₅Br₂/CeO₂异质结可以显著提高CeO₂纳米纤维的光催化性能。与纯Bi₄O₅Br₂和CeO₂相比, B@C-2在模拟太阳光下表现出最佳光催化活性, 不使用任何牺牲剂或共催化剂的条件下, CO生成速率达到8.26 μmol·h⁻¹·g⁻¹。这归因于Bi₄O₅Br₂和CeO₂之间的界面结合紧密以及构建的S型异质结, 使得光生载流子可以实现有效的空间分离和转移。本研究为定向合成Bi基S型异质结复合光催化材料提供了一种简便有效的方法, 为清洁能源转换探索了可行的途径。

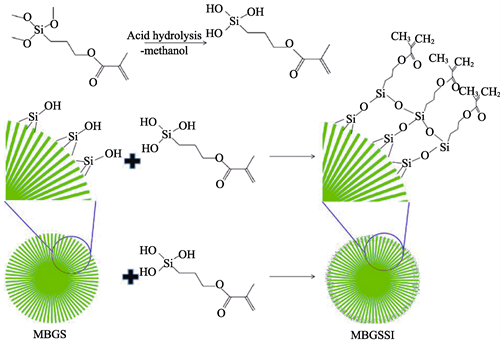

聚甲基丙烯酸甲酯(PMMA)骨水泥因具有良好的力学性能、适宜的凝固时间和低毒性等优点而在骨科手术中作为可注射型人工骨修复材料受到广泛的应用。然而，其生物惰性可能导致假体长期植入后产生无菌性松动。本研究采用模板法制备了介孔硼硅酸盐生物玻璃微球(MBGS), 并用硅烷偶联剂γ-甲基丙烯酰氧基丙基三甲氧基硅烷(γ-MPS)对其进行改性, 制备了MBGSSI。再将硅烷化介孔硼硅酸盐生物玻璃微球(MBGSSI)与聚甲基丙烯酸甲酯(PMMA)骨水泥复合, 制备了一种具有良好生物活性和力学性能的复合骨水泥。实验结果表明, 由于γ-MPS与MBGS的结合主要发生在介孔微球的近表面, MBGSSI比MBGS具有更大的比表面积和更小的孔容积。与MBGS/PMMA复合骨水泥相比, γ-MPS可以改善复合材料中无机相和有机相之间的结合, 因此MBGSSI/PMMA复合骨水泥的力学性能得到了改善, 符合ISO 5833:2002对丙烯酸类骨水泥的力学性能要求。此外, 在SBF溶液中浸泡42 d后, MBGS/PMMA和MBGSSI/PMMA复合骨水泥的表面均生成了羟基磷灰石(HA), 证明复合骨水泥具有良好的生物活性。因此, MBGSSI/PMMA复合骨水泥是一种潜在的骨修复材料。

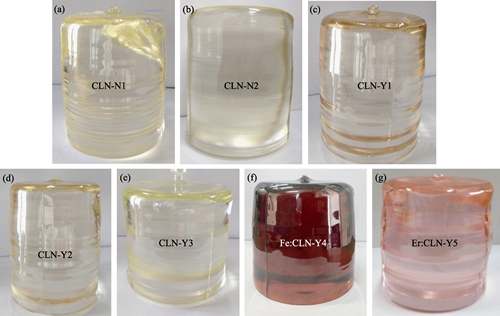

提拉法生长的晶体肩部形状普遍为斜肩, 但斜肩的肩部质量差且加工难度大, 会降低晶体的利用率, 生长平肩晶体可以解决该问题。然而, 平肩晶体对热场和扩肩工艺要求非常高, 扩肩阶段易出现多晶和包裹体缺陷。铌酸锂晶体作为一种多功能晶体材料, 在电子技术、光通信技术、激光技术及集成光子学技术等领域得到了广泛应用。本研究以同成分铌酸锂晶体为例, 利用数值模拟和实验方法, 研究了提拉法生长平肩晶体的热场和扩肩工艺。结果表明：提拉法生长平肩晶体时, 放肩阶段结晶前沿的界面形状需保持微凸；反射屏降低(10 mm)可减小结晶前沿的温度梯度, 避免肩部生成多晶；扩肩速度以监控为主, 微调加热功率保证扩肩趋势, 适当增大扩肩初期(ϕ≤30 mm)的速度, 降低中后期(ϕ≥35 mm)的扩肩速度, 可达到不产生包裹体和缩短放肩周期的目的；采用小幅度(Δt=10 min)微调拉速(Δv=0.2 mm/h)和功率的策略, 可实现拉速(0~1.5 mm/h)的快速变化(1.5~2 h)而不影响晶体扩肩趋势和质量。使用优化后的热场和扩肩工艺, 获得了系列三英寸平肩同成分铌酸锂晶体, 晶体光学均匀性良好。

极紫外(Extreme ultra-violet, EUV)光刻机光源主要采用激光产生等离子体技术, 用高功率激光轰击锡液滴靶产生13.5 nm波长的EUV光。其中, 基于逆压电效应的压电式高温锡液滴喷射元件是获取高重频高温锡液滴靶的关键部件。本项工作突破了耐250 ℃高温微细压电陶瓷管的组成设计和精细制备, 以及高温锡液滴喷射元件的结构设计和封装等关键技术, 成功研制了压电式高温液滴喷射元件。并通过自主搭建高温锡液滴靶光学检测平台, 基于此高温液滴喷射元件实现了重复频率20 kHz, 直径~100 μm的高温锡液滴靶的稳定输出。
