基础材料、基础元器件、基础软件和基础算法(简称为“四个基础”)是我国基础工业和高科技工业发展的基石, 未来十五年是我国“四个基础”突破重围、自强自立高质量发展并引领国际的关键时期。本文通过战略研究, 分析了我国“四个基础”的发展现状, 提出了“四个基础”发展面临的核心科学理论难题, 建议从五个方面系统建设有利于突破重围和超越引领的原始创新环境与体制机制。

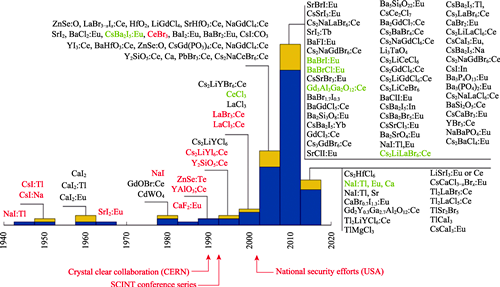

稀土离子掺杂Gd₂O₂S闪烁陶瓷是20世纪80年代以后发展的硫氧化物闪烁体。高密度和高热中子吸收截面的Gd₂O₂S基质具有高的X射线和热中子阻止能力, 稀土离子(Pr³⁺、Tb³⁺等)的掺杂使其表现出快衰减或高光产额等特性, 在闪烁领域的应用中占据着重要地位。硫氧化合物的组分控制一直是其合成过程中需要解决的关键问题, Gd₂O₂S材料的高熔点和S元素挥发严重的问题, 限制了高光学质量和优良闪烁性能单晶的制备, 因此陶瓷是Gd₂O₂S闪烁体的主要应用形式。颗粒小、粒径分布窄且低团聚的纯相Gd₂O₂S粉体是高质量闪烁陶瓷烧结的关键, 单纯提高烧结温度制备的Gd₂O₂S闪烁陶瓷会产生大量的硫空位和氧空位, 降低材料的闪烁性能。制备Gd₂O₂S闪烁陶瓷通常需要压力辅助烧结, 这种苛刻的制备条件提高了生产成本。本文介绍了闪烁体的闪烁机理及研究概况, 着重综述了Gd₂O₂S闪烁陶瓷的制备工艺、缺陷的解决方法以及在中子成像和医学X-CT上的研究现状及应用情况, 最后对全文进行总结并对Gd₂O₂S闪烁陶瓷发展前景进行了展望。

固态照明具有功率大、亮度高、体积小、节能环保等优点, 已成为21世纪最有前景的照明技术。作为固态照明关键材料, 荧光材料的性能直接决定固态照明器件的显色指数、流明效率和可靠性等技术参数。相较于荧光单晶、荧光玻璃、荧光薄膜及量子阱, 荧光陶瓷因具有优异的热学和光学性质及微观结构易调控等特点, 被认为是综合性能最优的大功率固态照明用荧光材料。未来, 荧光陶瓷将在汽车大灯、户外照明、激光电视、激光影院等领域得到更广泛的应用和发展, 具有广阔的市场前景。本文探讨了大功率固态照明用荧光陶瓷的设计原则, 重点介绍了目前研究相对较多的氧化物荧光陶瓷(主要指钇铝石榴石结构)和氮(氧)化物荧光陶瓷的研究进展, 最后对大功率固态照明用荧光陶瓷的未来发展方向进行了展望。

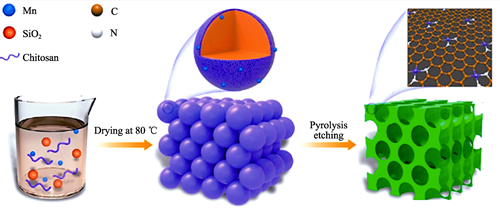

燃料电池能够将化学能转化为电能, 是一种绿色高效的能量转换装置, 但是受到阴极氧还原反应(ORR)动力学迟缓的限制, 燃料电池需要使用Pt等贵金属作为催化剂, 这就导致其成本显著增加。碳基负载单原子催化剂(C-SACs)展现出高原子利用率和高选择性等优异性能。另外, C-SACs在不同pH环境下都显示出优异的ORR催化活性, 被视为贵金属催化剂的经济替代品。本文介绍了近年来提升C-SACs的 ORR催化性能的策略, 包括选择不同种类的金属中心原子, 调控金属中心的配位结构以及对载体进行杂原子掺杂。同时介绍了这些C-SACs在旋转盘电极和电池器件中的性能。最后对C-SACs在实际应用中的可行性以及潜在的挑战进行了展望和总结。

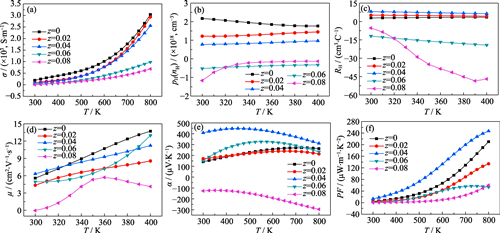

Mg₃Sb₂化合物具有良好的热电性能和成本优势, 受到研究者的广泛关注。由于Mg元素具有很高的饱和蒸汽压和化学反应活性, 因此Mg₃Sb₂在合成过程中含量难以精确控制。本研究利用固相反应/球磨结合放电等离子体烧结制备了不同Mg含量的Mg_3(1+z)Sb₂(z=0, 0.02, 0.04, 0.06和0.08)样品, 通过物相结构分析和热电性能测试, 研究了Mg含量对Mg₃Sb₂化合物热电性能的影响规律。结果表明, 随着名义Mg含量的增加, 实际Mg含量在Mg₃Sb₂化合物中由缺失状态转变为过量状态, Mg_3(1+z)Sb₂(z=0, 0.02, 0.04)样品存在Mg空位(${{\text{{V}''}}_{\text{Mg}}}$), 表现为p型传导; 而Mg_3(1+z)Sb₂ (z=0.06, 0.08)样品中存在间隙Mg($\text{Mg}_{\text{i}}^{\centerdot \centerdot }$), 表现为n型传导。Mg_3(1+0.04)Sb₂样品在较宽温区(室温至770 K)内保持最高的热电优值, 该样品最接近本征p型Mg₃Sb₂化合物的组成和热电性能。本研究表明, Mg含量对Mg_3(1+z)Sb₂化合物载流子类型和浓度以及迁移率具有一定的调控作用。

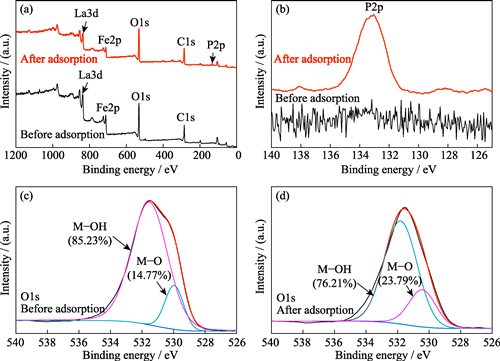

在反渗透脱盐过程中, 为了避免矿物质结垢广泛使用膦酸盐阻垢剂, 但这会对环境和浓缩液脱硬度产生不利影响, 需要在反渗透浓缩液处理前去除膦酸盐阻垢剂。本工作以活性炭(PAC)为载体, 采用共沉淀法制备了含有氢氧化镧与羟基氧化铁的复合材料(La/FeOOH@PAC), 利用La/Fe的协同作用提高吸附剂的吸附性能。采用不同手段对复合材料的结构和表面性质进行了表征, 并研究了其对模拟反渗透浓缩液中膦酸盐阻垢剂HEDP的吸附行为和性能, 考察了镧铁摩尔比、吸附时间、HEDP浓度和温度对其吸附性能的影响。实验结果表明: 制备的复合材料在298 K、pH=8.0和吸附剂用量为0.4 g/L的条件下, 其吸附等温线符合Langmuir模型, 理论最大吸附量为65.359 mg·g^-1, 吸附动力学可用拟二级动力学方程来描述, 同时吸附过程为自发放热过程。XPS分析表明吸附剂的主要吸附机理为与镧/铁连接的羟基基团和HEDP之间的配体交换作用。

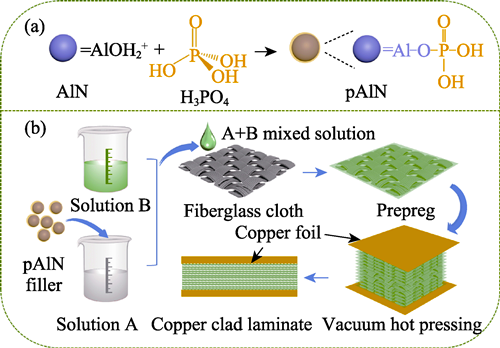

在覆铜板绝缘层基体中添加导热陶瓷填料是提高其导热性能的一种有效方法。AlN是一种导热率高、绝缘性好的陶瓷填料, 但其易水解的性质限制了实际应用。此外, 相比于陶瓷填料-树脂基体复合材料体系, 有关填料填充型覆铜板产品性能的系统研究较少。本研究通过对AlN进行磷酸酸洗, 获得了抗水解性能优异的pAlN, 进一步研究了不同pAlN粒径和填充量对覆铜板导热性、剥离强度、介电性能和其他性能的影响。为了获得更有效的填料分布网络, 采取了不同粒径pAlN级配填充策略, 探究了多种级配方案对覆铜板性能的影响, 获得了最优级配和综合性能优异的覆铜板。在最优级配为pAlN-50 μm60%-5 μm5%时, 覆铜板绝缘层的热导率增大至0.757 W/(m·K), 相比纯树脂覆铜板提高160%, 具有优异的力学性能(剥离强度为1.012 N/mm, 弯曲强度为335 MPa)和介电性能(介电常数为4.499, 介电损耗为6.668×10^-3), 同时吸水率低至0.53%。同时探讨了AlN填料在覆铜板应用中存在的问题和解决方法, 系统研究了不同填充方案对覆铜板绝缘层性能的影响, 对其实际应用具有指导意义。

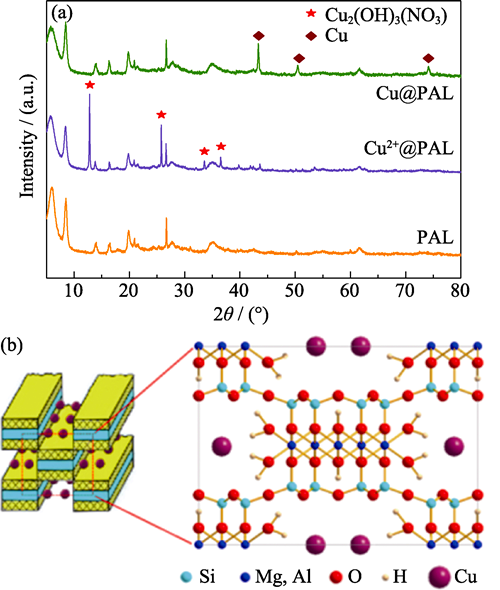

放射性碘是核裂变必然产物。为解决现有铜基吸附剂的吸附容量低、铜利用率低、易脱附等不足, 基于凹凸棒石的廉价易得、可交换阳离子富足和层间结构等特性, 采用浸渍-还原法将单质Cu负载于凹凸棒石结构中, 制备得到Cu/凹凸棒石复合材料, 对样品进行表征并考察样品对液相碘离子的吸附性能。研究结果表明, 实验制备的Cu/凹凸棒石复合材料约有7.5%掺杂量的纳米铜颗粒负载于凹凸棒石层间结构中。与传统铜基吸附剂相比, 该材料具有高达116.1 mg/g的碘离子吸附量以及72%铜利用率; 并且可在中性、弱酸性以及SO₄^2-、NO₃^-、Na⁺、Mg⁺等干扰离子共存的环境下使用。此外, 得益于铜负载凹凸棒石结构内, 该复合材料展现出较强的抗氧化性能, 且吸附后产物也具有较强的稳定性。

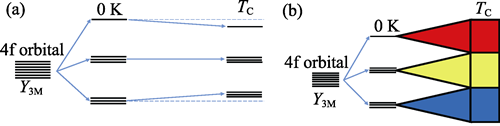

在低温条件(T_C≈3~22 K)下, 除了4f电子满壳层的LuB₁₂之外, 其他稀土-硼十二化合物(简称RB₁₂, R为稀土元素Tb, Dy, Ho, Er, Tm)存在磁性和比热的反常现象, 该反常现象的机制至今仍存争议。尽管磁化率曲线上的隆起与R³⁺离子的反铁磁序类似, 但是中子衍射谱和莫斯堡尔谱的实验均没有明确给出稀土离子的磁结构。这些化合物磁化率、熵的反常行为和低温中子谱的结果都与RB₁₂具有幅度调制的磁结构一致。本课题组采用模型和数值计算相结合的方法来探究该反常行为的物理机制。研究表明: 由于稀土离子meV量级的晶场劈裂易受热涨落扰动, 晶场劈裂能不再是一个量子力学参量, 而是一个热力学序参量。物理图像中轨道角动量逐渐淬灭很好地解释了磁性和比热的反常现象。结合该类晶体低温下在(111)晶向的二聚化行为和非弹性散射谱的结果, 对中子散射谱中的双峰结构也给予了一个可能的解释。

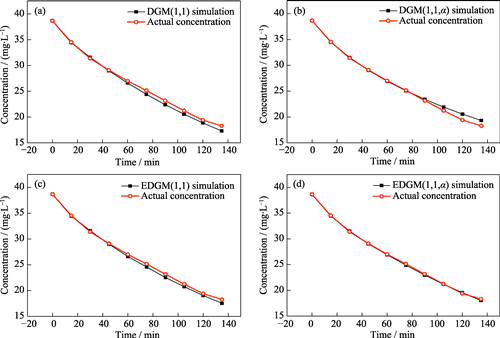

光催化去除水中污染物的研究通常得到的是小样本的离散数据, 利用拟一级动力学模型对实验结果进行模拟和分析, 有时拟合效果较差, 且无法用于数据预测。本研究在离散灰色预测模型(DGM(1, 1))的基础上, 考虑数据的非线性特征并结合等维信息替代思想建立了非线性动态离散灰色模型(EDGM(1, 1,α)), 利用该模型对三元复合材料Bi/BiOCl/Au光催化去除四环素实验所得数据进行了预测, 其平均相对误差和拟合度数据显示: 相比于DGM(1, 1)等3种模型, EDGM(1, 1, α)模型对光催化实验数据具有良好的预测水平, 与实验结果吻合。该预测方法可以用于指导下一步实验, 有望减少实验次数, 降低成本和能耗。

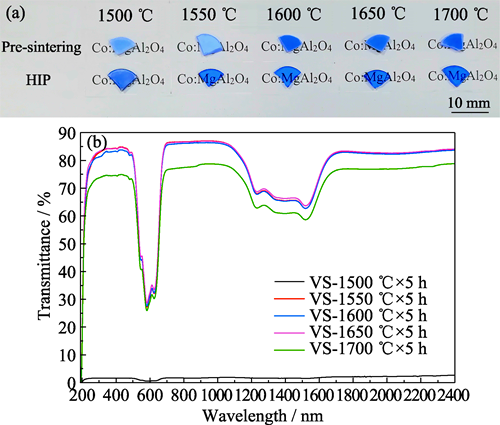

钴掺杂的镁铝尖晶石透明陶瓷是用于近红外区域工作的无源调Q固态激光器的有效材料。为制备具有高吸收截面和高透过率的Co:MgAl₂O₄透明陶瓷, 采用共沉淀法合成钴掺杂的纯相镁铝尖晶石纳米粉体, 并通过真空烧结结合热等静压烧结(Hot Isostatic Pressing, HIP), 制备得到了高质量的0.05at% Co:MgAl₂O₄透明陶瓷, 同时系统研究了预烧结温度对Co:MgAl₂O₄陶瓷微观结构和光学性能的影响。当预烧结温度从1500 ℃升高至1650 ℃, Co:MgAl₂O₄陶瓷的相对密度从95.2%增大到98.5%, 而当预烧温度升高至1700 ℃, Co:MgAl₂O₄陶瓷的相对密度降低至97.7％。真空预烧后Co:MgAl₂O₄陶瓷的相对密度较低, 因此预烧后的Co:MgAl₂O₄陶瓷均为不透明的。当预烧温度从1500 ℃升高到1700 ℃, Co:MgAl₂O₄陶瓷的平均晶粒尺寸从2.3 μm增大到11.3 μm。经过HIP后处理后, 在1550~1700 ℃×5 h真空预烧条件下的Co:MgAl ₂O₄陶瓷都是透明的, 而经过1650 ℃×5 h真空预烧结合1800 ℃×3 h HIP后处理的Co:MgAl₂O₄透明陶瓷表现出最佳的光学质量, 在400和900 nm处的直线透过率分别为81.4%和85.9%, 平均晶粒尺寸为16.8 μm。在500~700 nm和1200~1600 nm波长范围内的宽吸收带表明Co ²⁺已掺入尖晶石晶格中。此外, 经计算, 最佳光学质量的样品在1540 nm处的基态吸收截面为6.18×10^-19 cm², 表明Co:MgAl₂O₄已经成为固态激光器中被动调Q可饱和吸收体的最有潜力的材料之一。

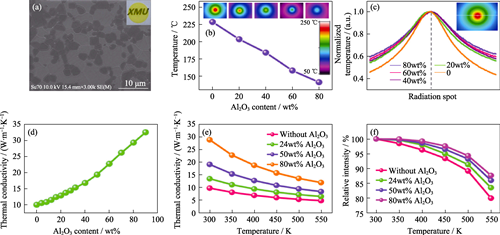

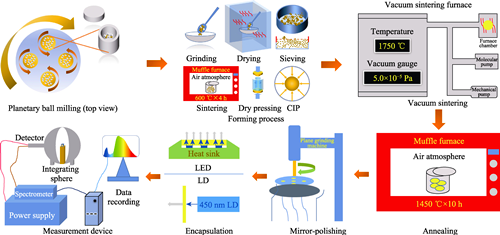

Ce:YAG透明陶瓷可与蓝光LEDs/LDs复合, 用于大功率白光LEDs/LDs。本研究通过调整Ce:YAG透明陶瓷的厚度和Ce³⁺的掺杂浓度, 将组装器件的发射光谱和色坐标从冷白区调整到暖白区。以高纯(≥99.99%)商业粉体α-Al₂O₃、Y₂O₃、CeO₂为原料, 采用固相反应法制备了(Ce_xY_1-x)₃Al₅O₁₂ (x=0.0005、0.0010、0.0030、0.0050、0.0070和0.0100)透明陶瓷。陶瓷素坯在1750 ℃真空烧结20 h(真空度5.0×10^-5 Pa), 之后在马弗炉中退火1450 ℃×10 h。不同掺杂浓度Ce:YAG陶瓷(厚度分别为0.2、0.4、1.0 mm)在800 nm处的直线透过率均大于79%。Ce:YAG荧光陶瓷的热导率随着测试温度和掺杂浓度的增加而降低。采用有限元方法模拟不同厚度的Ce:YAG陶瓷和LED组装的热分布, 比较了三种封装方式的热分布。将Ce:YAG荧光陶瓷与LEDs/LDs复合, 制备出色坐标分别为(0.3319, 0.3827)和(0.3298, 0.3272)的白光, 发光效率分别为122.4和201.5 lm/W。将Ce:YAG荧光陶瓷和10、50 W商用蓝光LED芯片组合成熟灯具, 可用于商业用途。Ce:YAG透明陶瓷在大功率照明和显示的彩色转换材料应用领域极具潜力。

活性炭因具有高比表面积和丰富的孔结构而被广泛应用于吸附水处理中的污染物。稻壳具有独特的组成和微观结构, 是制备活性炭的优质碳源。以稻壳为原料, 利用过饱和KOH溶液的预活化和活化双重作用, 在不同温度下制备出超高比表面积活性炭。随着活化温度的升高, 活性炭的比表面积和总孔容逐渐增大。900 ℃下制得的活性炭具有超高比表面积, 达到3600 m²/g, 总孔容为3.164 cm³/g, 明显优于商用活性炭(YP-80, 比表面积为1310 m²/g, 总孔容为0.816 cm³/g)。具有最高比表面积的稻壳活性炭对亚甲基蓝的最大吸附量达到983 mg/g, 几乎是YP-80 (525 mg/g)的两倍。通过吸附动力学拟合, 吸附亚甲基蓝的过程与拟二级动力学模型一致, 表明该过程为化学吸附。
