负温度系数(negative temperature coefficient, NTC)热敏电阻是一类广泛应用于温度测量及补偿、红外探测和抑制浪涌电流的信息功能材料[ 1, 2]。它们通常是由尖晶石结构的Mn、Ni、Co、Cu、Zn、Al、Mg、Ga等金属氧化物构成[ 3, 4, 5, 6, 7],也有部分以钙钛矿结构的化合物组成, 如BaBiO3基化合物[ 8, 9]、BaSnO3基化合物[ 10]、YMnO3基化合物[ 11, 12]、Sr xLa1- xTiIV x+ yCoII yCoIII1- x-2 yO3化合物[ 13]等, 此外还有坡缕石结构的Bi3Zn2Sb3O14 NTC热敏材料[ 14]。在这些材料中, 具有一定铁磁性的尖晶石型NTC热敏材料的导电机理研究得较为透彻, 一般认为是小极化子跳跃机制[ 15]; 而对于钙钛矿结构热敏材料, 其导电机理由于电介质种类的不同而表现各异, 阐明导电机理需要涉及到相变范围和材料内部的电学构件差异等影响。特别是内部构件, 其差异严重地改变介电类材料的内在电学性能, 分析清楚内部构件的组成对阐述电学性能显得至关重要。本工作以新型的钙钛矿结构Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3热敏材料为基体, 借助交流阻抗谱构建电学模型进行研究, 同时分析其宏观阻温特性和微观显微结构特征对电学性能的影响。
以分析纯Y2O3、BaCO3、Bi2O3、SnO2和Fe2O3为原料, 按照Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3化学计量比分别合成 n = 0.02、0.04、0.06、0.08的热敏材料粉体, 预烧温度为850~1000℃, 保温4 h。合成好的粉体在行星球磨机中进行超细粉碎, 烘干, 加入5%浓度的PVA有机粘合剂, 混合均匀, 烘干后用玛瑙研磨磨碎。所得研磨粉体采用内径为18 mm的模具在液压机中压制成圆形生坯体, 将所得生坯体在1040℃下保温4 h烧结成瓷。
采用德国Bruker公司的BRUKERD8- ADVANCE 型X 射线衍射仪(XRD)对样品进行物相与结构分析; 日本JEOL 公司JSM-5610LV 型扫描电子显微镜(SEM)观察样品的微观结构; 华中科技大学的ZWX-C型阻温测试仪(电表为Fluke45)测试直流阻温特性; 采用Agilent 4294A型阻抗分析仪, 在40 Hz~10 MHz频率范围内, 测试了四种含量Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3陶瓷的复阻抗谱。

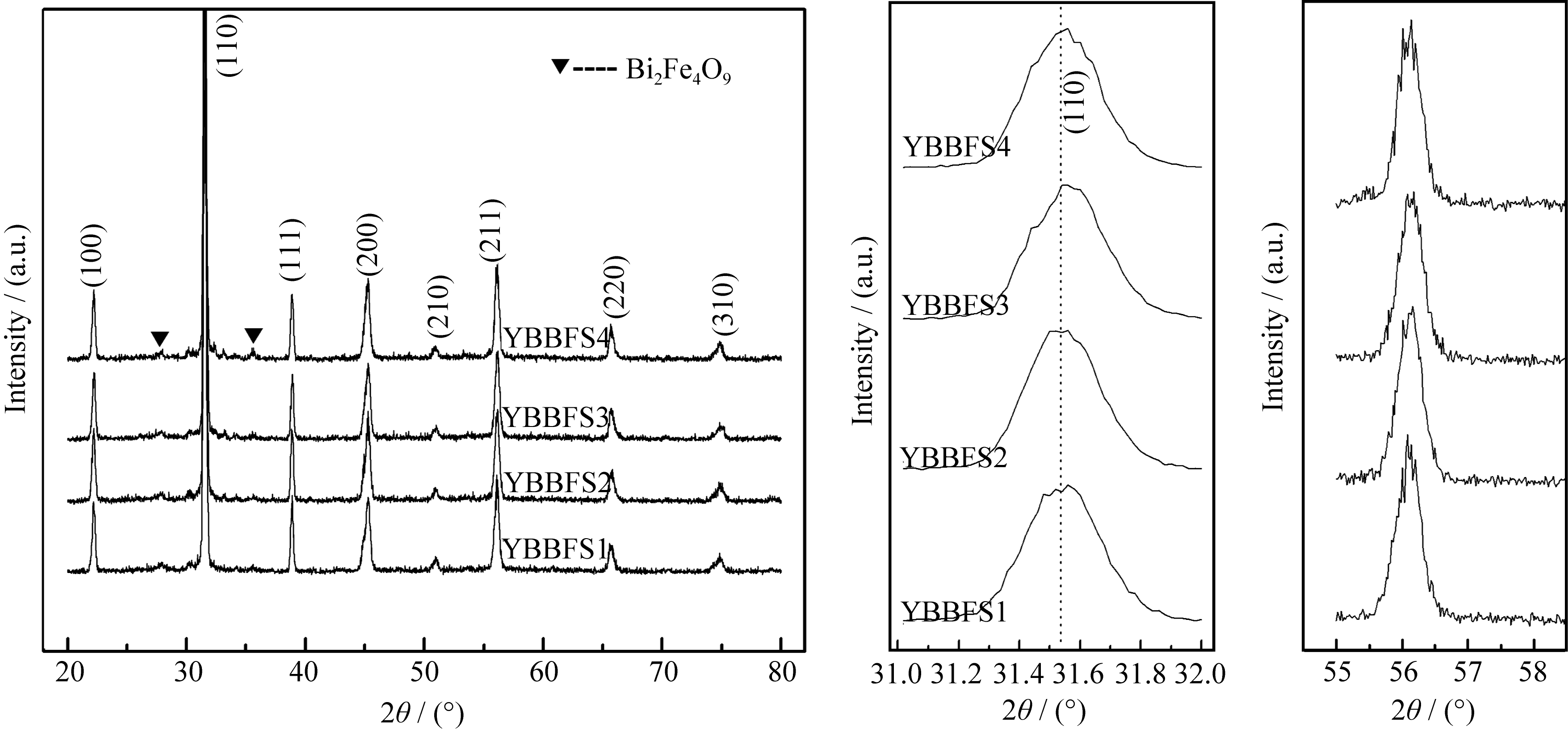

图1为 n = 0.02、0.04、0.06、0.08的Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3 NTC热敏陶瓷的XRD图谱。从图1可以看出, 四种含量NTC热敏陶瓷均为钙钛矿结构, 在较高角度(55°~58°)出现微弱分峰行为, 表明四种含量NTC热敏陶瓷都显示出接近立方相(伪立方)的钙钛矿结构。此外, 发现存在微弱的第二相衍射峰, 此峰源于Bi2Fe4O9物相。进一步观察图1, 可以发现(110)晶面衍射角随着Y含量增加向高角度稍微迁移, 这意味着Y的加入能使晶格常数 a稍稍变短(见表1), 也表明这四种含量的Y均能完全固熔进该陶瓷体系晶格之中。
![]() | 图1 Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3热敏陶瓷室温XRD图谱Fig. 1 XRD patterns of Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3 thermistor ceramics at room temperature |
![]() | 表1 热敏陶瓷样品的晶格常数 Table 1 Lattice parameter ( a) of the thermistor ceramics |

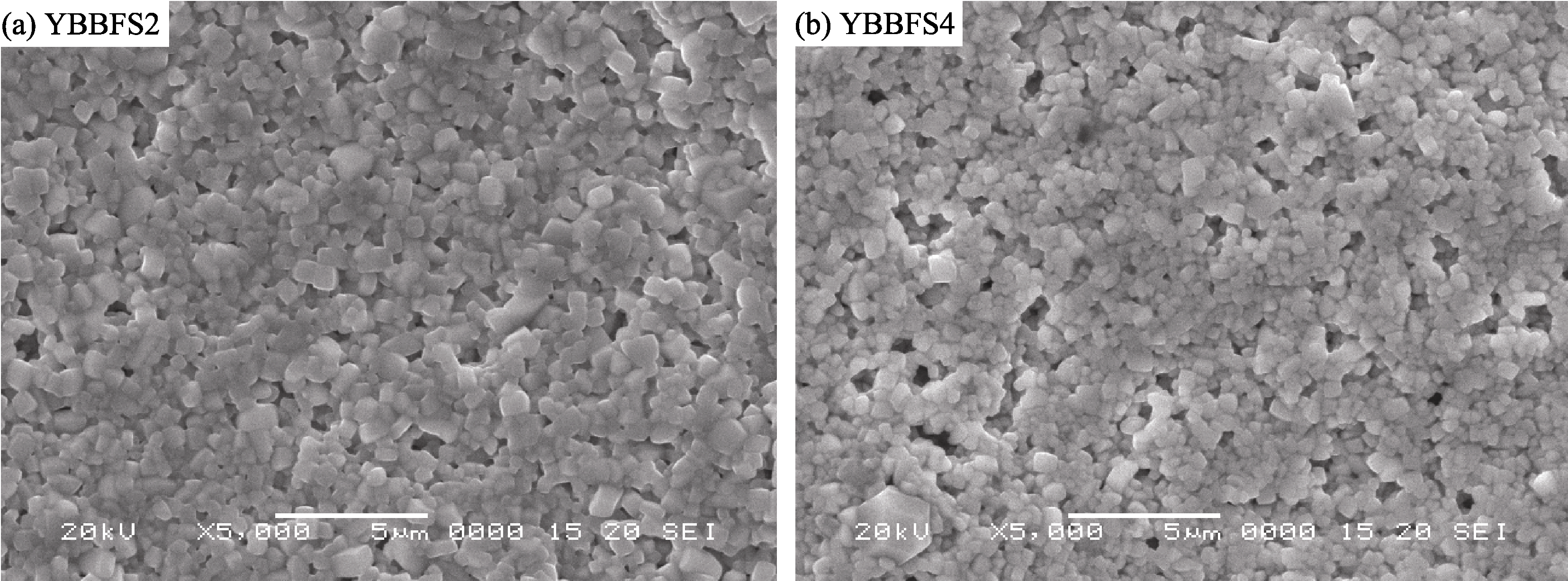

图2给出了 n = 0.04、0.08含量Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3陶瓷的SEM照片。从图2可以看到, 陶瓷晶粒已经形成, 粒度均匀、堆积紧密, 所有晶粒均呈立方柱状, 柱状晶粒大小约1.0 µm, 表明陶瓷已经烧结成瓷。仔细观察还可以发现, 高Y含量的陶瓷晶粒比低Y含量的稍小, 致密度稍差, 表明Y含量变化对陶瓷晶粒大小、致密度和表面形貌产生一定的影响。对于YFeO3类钙钛矿结构化合物陶瓷, 其成瓷温度高达1400~1500℃[ 16], 添加Y可以提高陶瓷的最佳成瓷温度, 因而图2的YBBFS4样品陶瓷晶粒比YBBFS2的较小。
![]() | 图2 Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3 ( n=0.04、0.08)热敏陶瓷表面的SEM照片Fig. 2 SEM images of Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3thermistor ceramics ( n=0.04 and 0.08) |

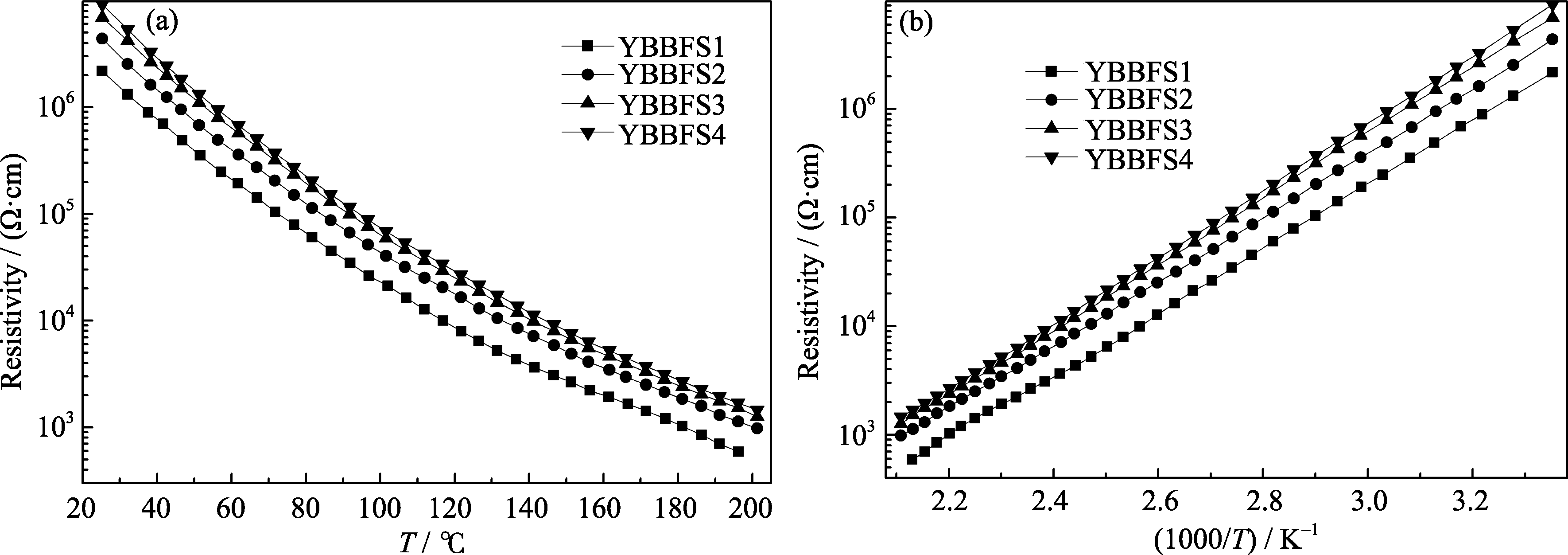

图3给出了全部含量的Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3陶瓷的电阻率温度特性图。从图3(a)可以看出, 四种Y含量陶瓷都表现出良好的NTC热敏行为, 图3(b)展示的近线性指数关系则表明这四种Y含量陶瓷都具有良好的NTC热敏效应。这四种Y含量NTC热敏陶瓷对应的室温电阻率( ρ25)、热敏常数( β25/85)和活化能( Ea)参数总结见表2。从表中可以得出, 这四个Y含量NTC热敏陶瓷的 ρ25、 β25/85和 Ea分别处于2.17~9.17 MΩ·cm、6757~7171 K和0.583~0.618 eV范围, 且均随着Y含量的增加而增大。Y加入使得 ρ25升高的原因有三个方面: (1) A位中Y3+对(Ba2+0.8Bi3+0.2)的部分替代, 为维持电中性, 迫使减少B位Fe4+的存在几率, 增加Fe3+出现几率, Fe3+的增多意味着氧空位的相应减少, 而这会导致电阻率的上升; (2) Fe3+出现几率的增大, 意味着钙钛矿结构中不稳定的Fe4+减少, 进而减少八面体位中存在的Fe4+↔Fe3+离子对, 使得载流子传输几率降低, 这也使得电阻率呈现上升态势; (3) Y加入使得陶瓷晶粒尺寸变小且致密度稍差, 降低了载流子间的电子散射时间, 进而导致电阻率上升[ 17]。
![]() | 图3 Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3陶瓷阻温特性曲线 ρ- T (a)和 ρ-1/ T (b)Fig. 3 ρ- T (a) and ρ-1/ T (b) resistivity-temperature curves of Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3 ceramics |
![]() | 表2 Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3热敏陶瓷的组成、 ρ25、 β25/85和 Ea Table 2 Compositions, ρ25, β25/85 and Ea of Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3 thermistor ceramics |
阻抗谱是一种分析陶瓷内部电学性能构成机制的强有力工具, 可用于半导体、介质、铁电及多铁体材料的内部电学性能研究, 其重要的阻抗和电学模量, 可用来阐明材料的导电、介电损耗和介电机理[ 18, 19, 20, 21], 阻抗和模量表达式为:
![]() | (1) |
![]() | (2) |
其中, ω= 2π f, C0为真空电容。
基于阻抗和电学模量的Cole-Cole图、 Z"- f和 M"- f图, 以及从Cole-Cole图中获得的各部件电阻、电容与温度关系, 可以准确分析陶瓷体内部各电学部件的导电机制。其中, Z"- f、 M"- f曲线的最强峰分别代表电阻贡献最大的和电容最小的内部部件。通常, 对于半导体陶瓷, 在陶瓷体内部没有出现电化学反应或电极界面效应的情况下, 电容最小部件来自于晶粒的作用并对应于高频区域, 而最高电阻通常来自于晶界并对应于低频区域, 峰对应频率范围介于两者之间的一般表示晶粒壳层。每一个电学构成部件都有对应的电容范围, 晶粒电容( Cg)在10-11~10-12F之间, 而晶壳电容( Cgs)和晶界电容( Cgb)对应于10-8~10-11F。基于这样的电容和频率范围, 可以分析各个构成部件在Cole-Cole图、 Z"- f和 M"- f图中的对应位置。

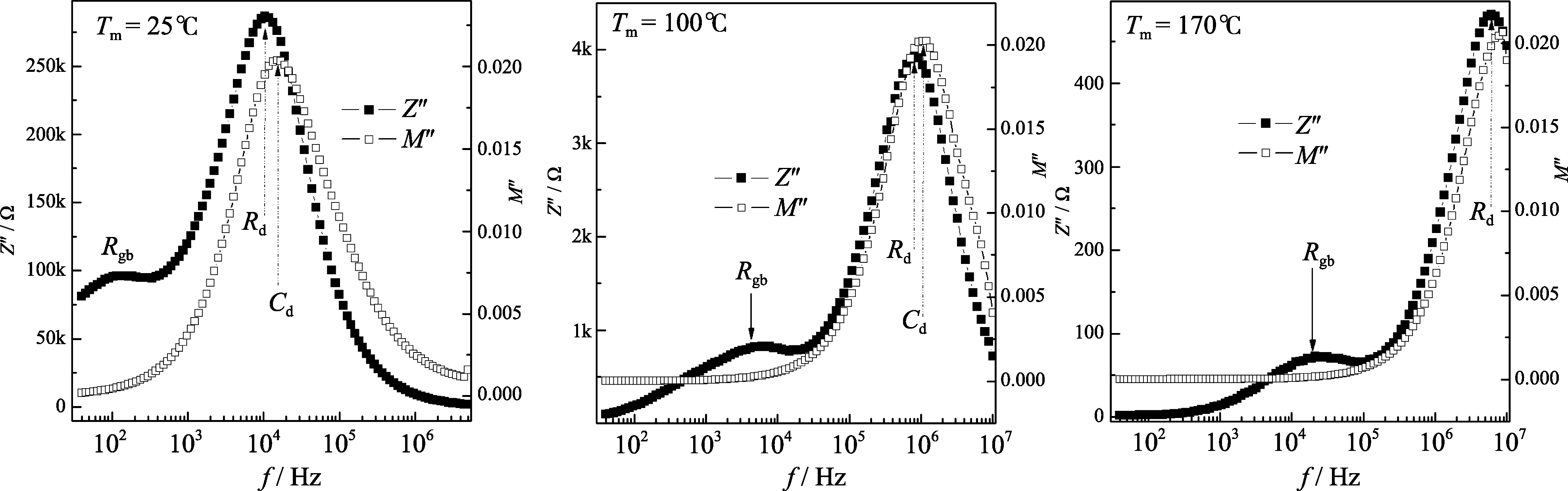

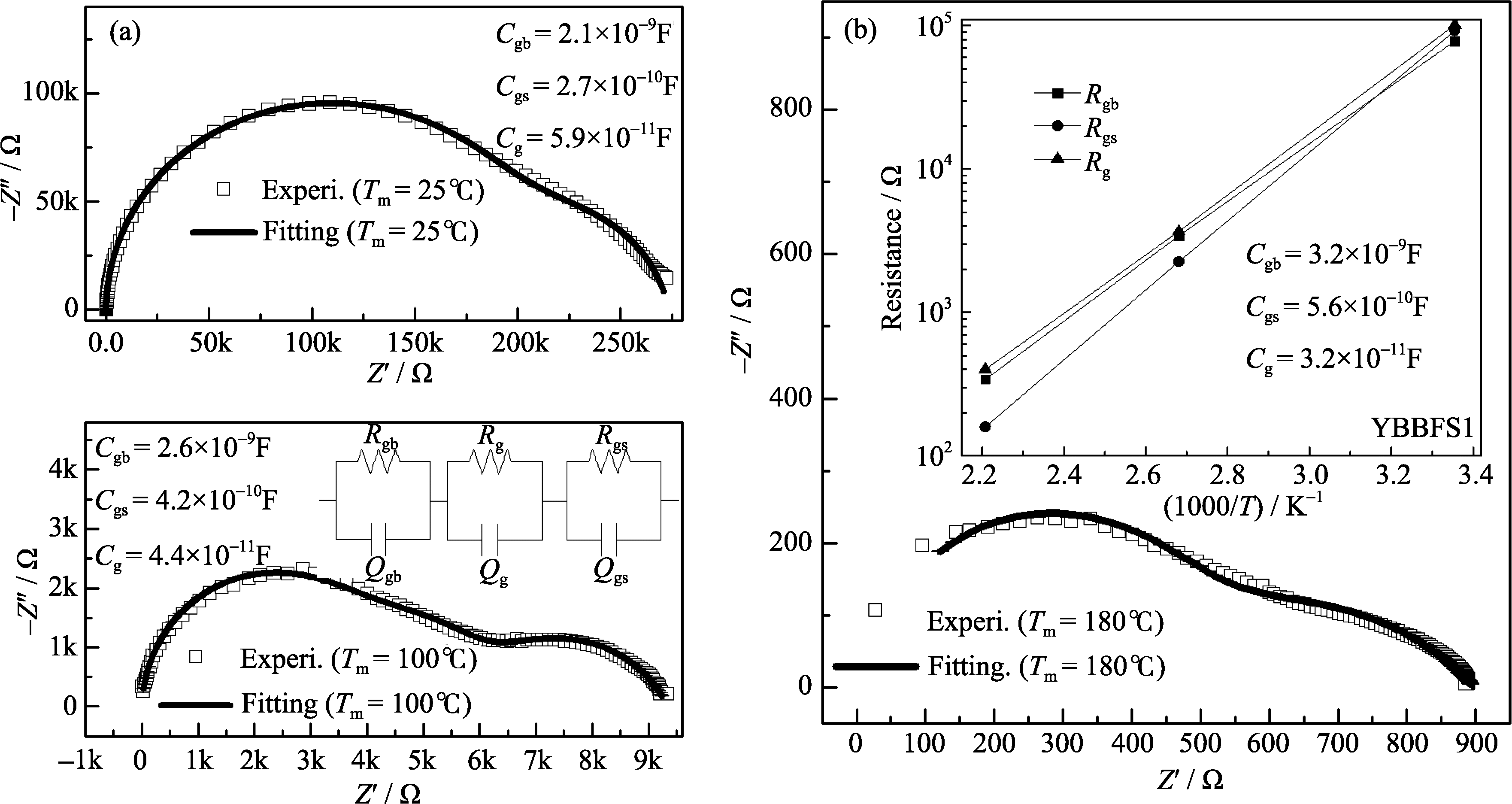

图4为YBBFS1热敏陶瓷在三个测试温度下的 Z"- f和 M"- f图谱, 图5为对应Cole-Cole图。从图4可以发现, 在25℃时, Z"- f展现一个高频主峰加一个中频拐点; 当测试温度升至100℃时, 这个拐点趋于弱化, 但低频处出现了一个小峰; 至180℃时, 低频峰变弱, 25℃时的拐点近于消失。三个温度下, M"- f曲线始终只存在高频下的一个强峰。所有的峰及拐点都随测试温度升高向高频移动。观察图5三个测试温度下的Cole-Cole图, 发现低频段始终只有一个圆弧, 中频段在100℃测试时有一个比较明显的圆弧, 而在另外两个温度测试时, 中低频段只有一个圆弧。基于这些分析, 可推测图4各个温度下的主峰和图5的中高频段圆弧由两个部件叠加所致, 而低频下的小圆弧和峰也对应于一个部件。因此可建立如图5(a)插图所示的由多个 RQ构成的等效电路对各个温度下的阻抗进行拟合, 其中 Q为非理想电容, 这是由于满足德拜行为的理想电容很难出现, 因而在阻抗拟合中, 均把理想电容 C替换为 Q。拟合曲线以“━”实线展示在对应的Cole-Cole图中, 对应各部件电容值也在对应Cole-Cole图上。25℃的中高频段和100℃整个频段的拟合较为完整, 25℃的低频段和180℃整个频段拟合曲线不能完全与试验线吻合, 但基本能反映构件的形成趋势, 说明这个等效电路能反映这三个温度下的阻抗所代表的物理现象。基于所得各部件电容大小, 可认为低频下所对应的最大电容为晶界行为; 由于 M"- f唯一峰和 Z"- f高频峰所处频率位置相近, 且电容最小, 可认为此峰源自于晶粒行为; 中频的中等电容则为晶壳行为。拟合所得各部件电阻与1/ T关系展示在图5(b)插图中, 三个部件都表现出近线性指数关系, 即NTC热敏行为, 同时发现晶壳是随温度变化最快的部件。而室温下晶粒是电阻最大的部件, 这点与以前的陶瓷体晶粒行为有所不同[ 22]。对于YBBFS2热敏陶瓷, 也采用了同样的方法进行分析, 拟合结果和构成部件与YBBFS1表现类似, 因而没有继续分析。
![]() | 图4 Y0.02(Ba0.8Bi0.2)0.98Fe0.9Sn0.1O3陶瓷不同测试温度的 Z"- f和 M"- f曲线Fig. 4 Z"- f and M"- f curves of Y0.02(Ba0.8Bi0.2)0.98Fe0.9Sn0.1O3 ceramic measured at various temperatures |

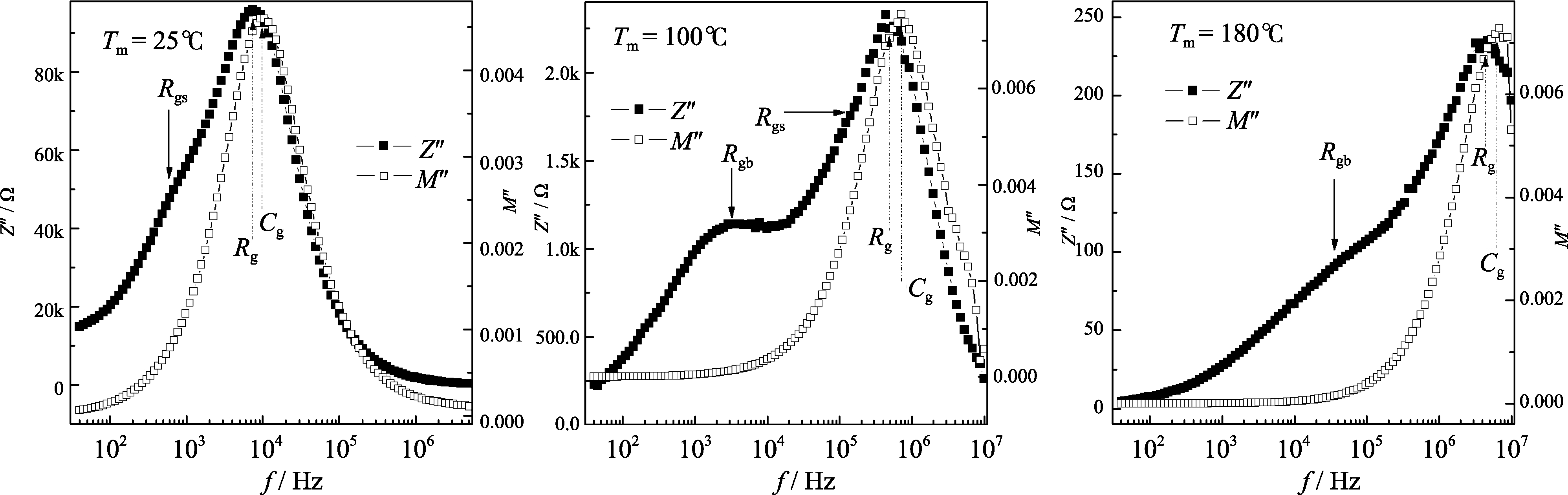

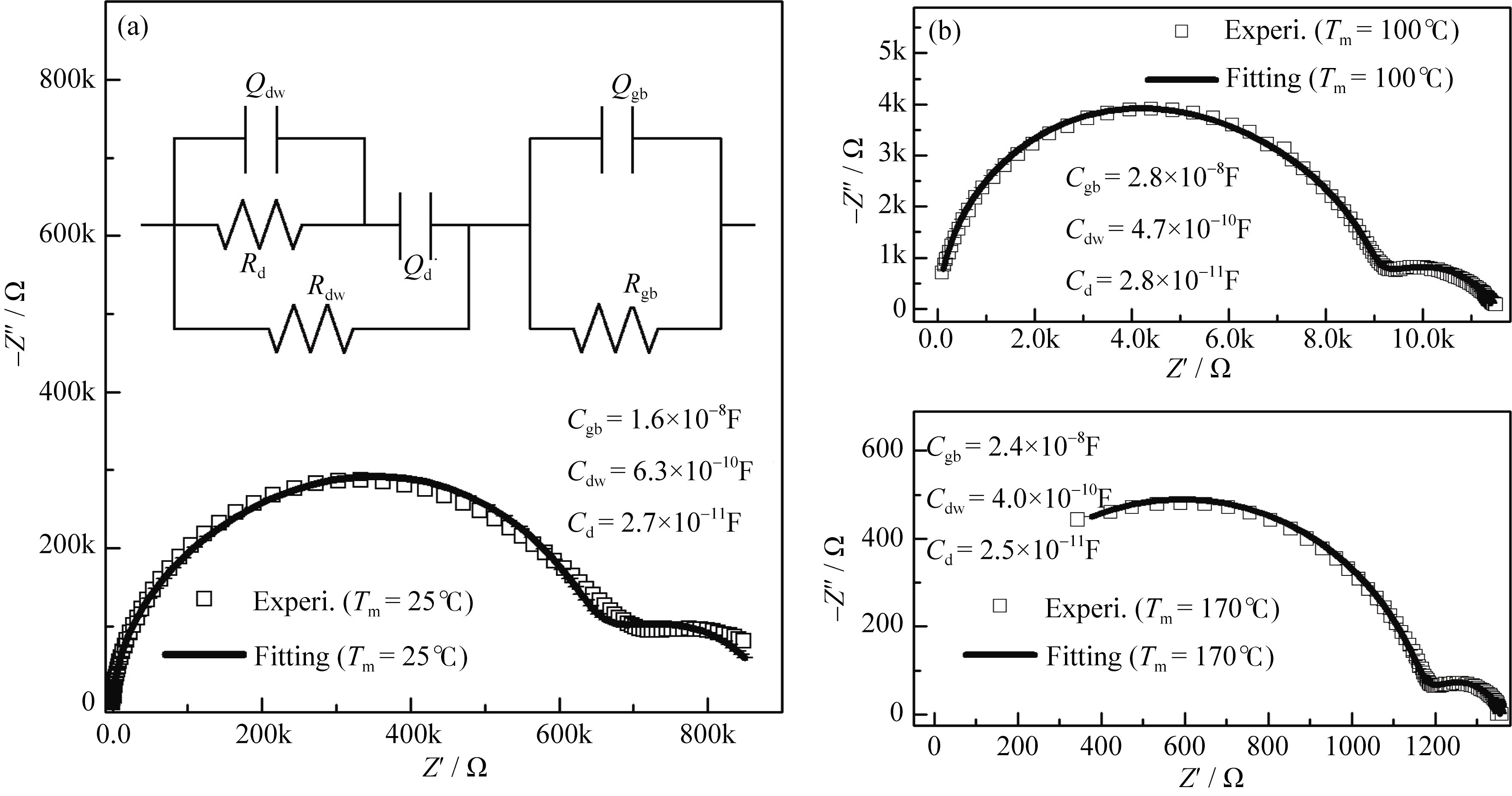

图6为YBBFS3热敏陶瓷的 Z"- f和 M"- f图谱, 图7为对应Cole-Cole图。三个测试温度下, 图6的 Z"- f曲线始终只存在两个峰, 高频段峰的峰频率与 M"- f曲线唯一峰峰频率非常接近, 且峰频随着温度升高向高频移动。基于YBBFS1热敏陶瓷的阻抗分析, 可认为这个高频段的 Z"- f和 M"- f曲线峰归属于陶瓷体的晶粒响应, 低频段的 Z"- f曲线峰为一个电学部件的贡献。按照这种思路, 应组建 R与 Q并联的两个串联 RQ来拟合, 但是, 拟合曲线与实验线差别巨大。假设认为高频段存在一个被叠加的部件, 进而用三个 RQ电学部件进行拟合, 结果仍然不能拟合(这些分析过程本文没有展示), 说明两个或三个串联 RQ的常规分析方法不适合该含量陶瓷, 需要考虑新的电路进行分析。在YBBFS1陶瓷中, 晶粒一直为电阻最大的部件, 这在非铁电体介质材料和半导体陶瓷中是比较反常的。在关于XRD和阻温分析中, 已知Y的加入减少了微量相并提高了体电阻。如果漏电流较小(经检测实际漏电较大), Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3陶瓷理论上应能展现铁电性, 因而推测可能出现了高阻性铁电畴晶粒。基于这种设想, 组建了图7(a)插图所示含有铁电畴晶粒的模拟电路, 其中右下标“dw”代表畴壁, “d”代表铁电畴。基于这样的等效电路进行拟合, 发现三个温度下的拟合结果与实验值相匹配, 表明这种推测的正确性, 反映了Y0.06(Ba0.8Bi0.2)0.94Fe0.9Sn0.1O3陶瓷体中存在铁电畴和畴壁行为, 但其直观的电畴现象仍需要进一步研究。
![]() | 图6 Y0.06(Ba0.8Bi0.2)0.94Fe0.9Sn0.1O3陶瓷不同测试温度的Z"- f和M"- f曲线Fig. 6 Z"- f and M"- f curves of Y0.06(Ba0.8Bi0.2)0.94Fe0.9Sn0.1O3 ceramic measured at various temperatures |
![]() | 图7 Y0.06(Ba0.8Bi0.2)0.94Fe0.9Sn0.1O3陶瓷Cole-Cole图Fig. 7 Cole-Cole plots of Y0.06(Ba0.8Bi0.2)0.94Fe0.9Sn0.1O3 ceramicThe inset (a) represents the equivalent circuits |

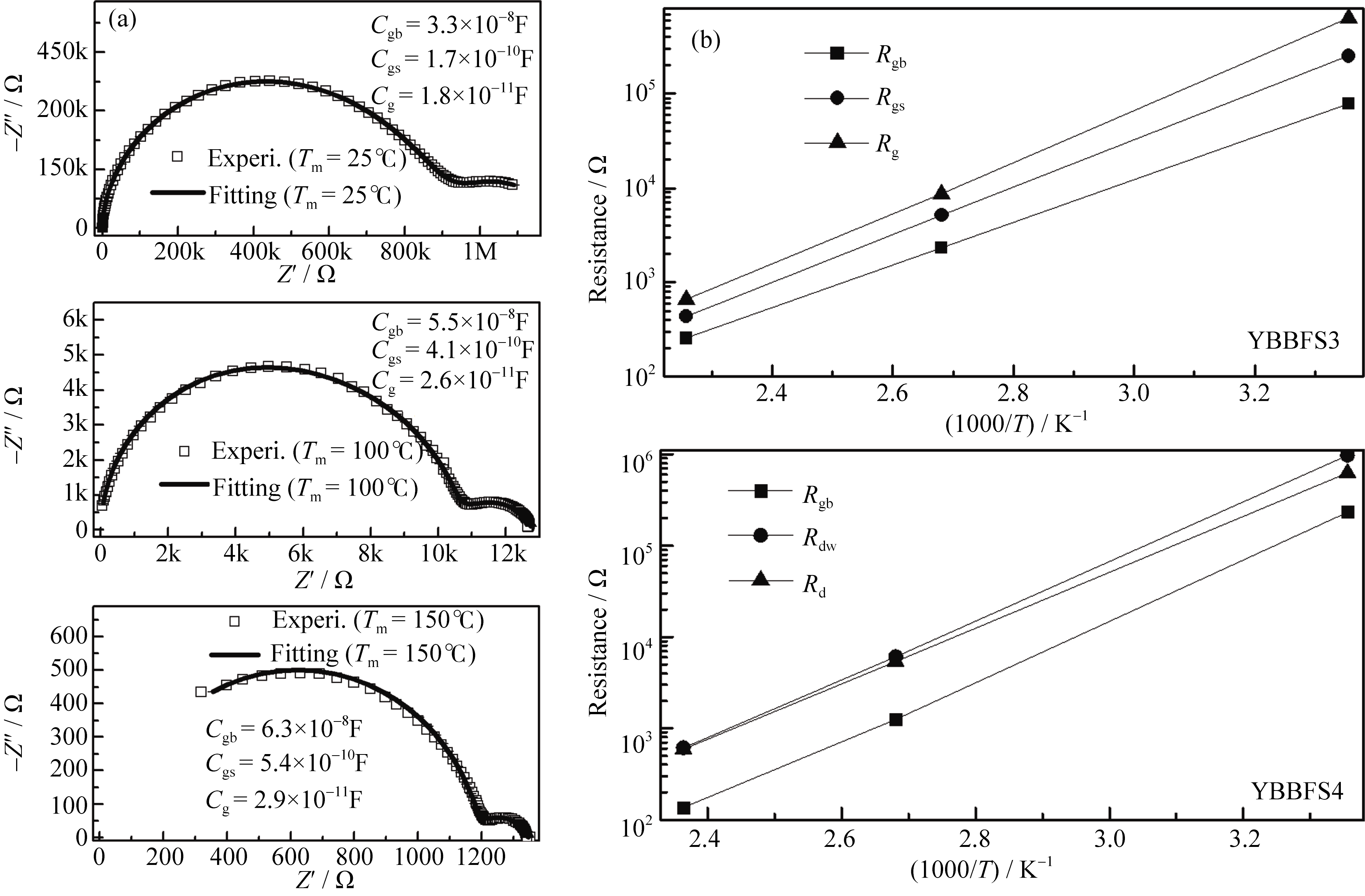

在YBBFS4热敏陶瓷阻抗分析中, 基于YBBFS1陶瓷的拟合电路也不能分析, 最后也采用了YBBFS3的拟合电路, 其拟合值以实线见图8(a), 匹配效果比YBBFS3更为完美, 表明增加Y含量提高了电阻率, 改善了陶瓷的铁电性。分析所得的YBBFS3、YBBFS4热敏陶瓷各个部件电阻与1/ T的函数展示在图8(b)中。从图8(b)可以看出, 在YBBFS3、YBBFS4热敏陶瓷中, 铁电畴对陶瓷体电阻的贡献最大, 畴壁次之, 晶界相对较小。铁电畴、畴壁、晶界的电阻与1/ T呈近似线性关系, 表明三个电学构件在此测试温度范围内都具有良好的NTC热敏效应, 并没有出现相变行为, 进而确保存在较好的体相NTC热敏效应。
1) n = 0.02~0.08时, 能在1040℃烧结成Y n(Ba0.8Bi0.2)1- nFe0.9Sn0.1O3陶瓷, 结构分析表明该陶瓷为伪立方钙钛矿结构, Y加入使晶格常数 a稍稍变短, 陶瓷晶粒约为1.0 µm的柱状晶型。
2) 陶瓷的 ρ25、 β25/85和 Ea分别处于2.17~9.17 MΩ·cm、6757~7171 K和0.583~0.618 eV范围内, 且 ρ25、 β25/85和 Ea均随着Y含量的增加而升高。
3) 阻抗分析表明, 当 n =0.02、0.04时, 陶瓷体电阻由晶界、晶粒和晶壳三个部分构成, 其中晶粒电阻最大, 晶壳次之, 晶界电阻相对较小; 当 n = 0.06、0.08时, 陶瓷体展现铁电性, 体电阻由铁电畴、畴壁和陶瓷晶界三者联合贡献; 在测试温度范围内, 晶界、晶壳、晶粒、铁电畴、畴壁电阻均表现出NTC热敏行为。
