采用高温熔融/热处理并结合SPS烧结工艺制备了Yb名义组分为0.6的Yb
Yb
“电子晶体-声子玻璃”的概念为探索和设计高性能热电材料提供了有效的手段[ 1], Cahill 等[ 2]认为这种理想热电材料的晶体结构中应具有弱结合的原子或分子, 并且这些原子或分子的位置并不固定。近十多年的研究表明, 方钴矿(Skutterudite)化合物具有开放的笼状结构, 是一种典型的具有“电子晶体-声子玻璃”特征的热电化合物。在这类笼状结构化合物中, 存在由Sb原子构成的大尺寸孔洞(cage), 这些孔洞中能填入外来的原子, 填充的原子与组成孔洞框架的Sb原子形成一种弱键作用, 能在孔洞中扰动, 从而散射声子降低化合物的晶格热导率[ 3, 4]。同时, 化合物具有高晶体结构对称性, 材料的电传输主要依靠晶体框架完成, 因此材料具有良好的电输运性能。近十几年中, 已有多种体系填充方钴矿热电材料被报导并展示优异的热电性能[ 5, 6, 7, 8]。另一方面, 通过纳米复合等手段在纳微尺度上引入声子散射单元, 可以进一步降低材料的热导率。将晶格孔洞的填充与纳米复合相结合, 发展高性能纳米复合填充方钴矿材料已经成为目前热电材料领域的一个重要的研究方向。例如, Yb yCo4Sb12/Yb2O3[ 8]、Yb yCo4Sb12/Sb[ 9, 10]、Yb yCo4Sb12/GaSb[ 11]等体系方钴矿基复合材料都展示了优异的热电性能。其中氧化物复合材料Yb yCo4Sb12/Yb2O3通过采用原位氧化的方法, 成功实现了纳米尺度的Yb2O3颗粒在晶界或晶内的均匀分散,即在材料合成的过程中, Yb元素组分刻意地过量加入, 在后续的可控氧化过程中, 原料粉被暴露在具有特定氧分压的环境下, 过量的Yb元素被氧化生成纳米颗粒。
方钴矿热电材料主要应用于中高温的热电发电。在热电发电器中, 方钴矿热电材料需要在高温端773 K以上的环境下长期服役, 这对复合材料的微结构稳定性提出了苛刻的要求。前人的研究表明[ 12, 13], 方钴矿材料在673 K以上空气中易被氧化无法直接使用, 通常需要在具有表面涂层或真空或保护气氛下使用。另外, 方钴矿材料在作为空间特殊电源的同位素温差电池中也具有重要的应用前景[ 14], 在作为空间电源的同位素温差电池的应用中, 方钴矿材料同样长期处于低氧分压的减压状态下工作, 高温端温度达773 K以上。因此, 研究低氧分压、高温环境下方钴矿材料的稳定性, 尤其是探明其微结构与性能的劣变与控制机制是设计和开发高可靠热电发电器件的重要问题之一[ 15]。对于方钴矿基纳米复合材料, 处于弱键结合的填充原子的高温稳定性以及纳米结构的高温稳定性是影响该体系材料高温服役性能的最关键的要素[ 16, 17]。在本课题组的前期工作中发现, 对于Yb yCo4Sb12/Yb2O3复合材料体系, 当Yb含量较低(Yb名义组成0.3)时, 在873 K、低氧分压条件下, 由于氧原子向材料体内的扩散和Yb原子在高温下从Sb孔洞中的“逸出”并被氧化造成体内大量Yb2O3纳米颗粒的生成和Yb yCo4Sb12填充方钴矿材料中Yb填充量的减少, 从而导致复合材料的热电性能的下降[ 18]。本工作研究了高Yb含量的Yb yCo4Sb12/Yb2O3复合材料(Yb名义成分 y=0.6)的高温稳定性, 发现高Yb含量的Yb yCo4Sb12/Yb2O3复合材料的微结构和热电性能具有更优异的高温稳定特性, 并讨论了保持和提高热稳定性的机制。
填充方钴矿复合材料的制备采用Zhao等[ 8]报道的熔融/热处理/SPS烧结工艺。采用高纯Yb(99.99%, 锭)、Co(99.99%, 粉体)、Sb(99.9999%, 颗粒)为原料, 以名义组分Yb0.6Co4Sb12进行配比, 称量后置于石墨坩埚中, 将石墨坩埚置于石英管中进行真空封装。将石英管缓慢加热至1353 K并保温2 h后于饱和冰盐水中淬火, 然后在1073 K下退火7 d, 随后将所得块体在空气中研磨成微米级粉末。将所得的粉末采用放电等离子体烧结设备(SPS)烧结成致密块体, 烧结温度为873 K、保温时间5 min、压力为60 MPa。将所获得的块体样品切成四片, 将其中三片置于不同的石英管中封装, 保持石英管内氧分压大约为2.5 kPa, 然后在873 K下分别保温热处理10、20、30 d。为了便于讨论, 采用(Yb名义组分6)-(热处理时间天数)的方式对样品进行编号, 例如6-30为Yb名义成分0.6、经30 d热处理的样品。
将热处理前后的样品进行结构表征与热电性能测量。结构分析通过粉末XRD衍射仪(日本Rigaku, Rint2000, Cu靶)测得, 电压40 kV, 电流40 mA; 用来确定物相的低角度谱为10o~80o, 扫描速度4o/min; 用来计算化合物晶格常数的高角度谱为80o ~135°, 扫描速度1°/min, 晶格常数由高角度谱根据
在前期研究中, Zhao等[ 8]采用原位氧化方法制备了Yb2O3氧化物颗粒在Yb yCo4Sb12中分散的Yb yCo4Sb12/Yb2O3复合材料。纳米复合粉体经SPS烧结后形成Yb2O3颗粒在方钴矿晶粒及晶界上分布的Yb yCo4Sb12/Yb2O3复合块体材料。本次实验中, 表1总结了样品热处理前后的相组成以及填充方钴矿主相的晶格常数的结果。粉末XRD衍射结果表明, SPS烧结样品以及所有热处理后的样品主相均为填充方钴矿相, 热处理前的SPS样品中除主相外还有痕量的CoSb2、YbSb2和Yb2O3相的存在, Yb2O3的存在是由于过量添加的Yb析出后被氧化生成,这个结果与Zhao等[ 8]报道的结果类似。Zhao等认为过量的Yb在熔融后的淬火过程中从基体中析出, 成为Yb金属纳米颗粒, 这些金属纳米颗粒进一步在冷却后接触空气被氧化生成Yb2O3纳米或亚微米颗粒, 从而形成Yb2O3纳米颗粒均匀分散的Yb yCo4Sb12/Yb2O3复合材料, 而CoSb2与YbSb2的存在主要是由于热处理不够充分残留的中间相。本研究发现, 经10 d以上的热处理后, Yb0.6样品中CoSb2与YbSb2相消失, 而Yb2O3作为第二相则一直存在, 表明充分的热处理可以使残留的CoSb2和YbSb2进一步反应生成Yb yCo4Sb12填充方钴矿相。
实验结果还显示, 热处理对样品的晶格常数的影响不大, 6-0样品晶格常数最大为0.9075 nm, 热处理后晶格常数略有减小但降幅不大, 均在0.9065~0.9070 nm范围内变化。前期研究表明, CoSb3填充方钴矿化合物的晶格常数与填充原子的填充量直接相关, 未填充的CoSb3晶格常数为0.9036 nm, Yb填充后晶格常数随Yb填充量的增加而增大[ 8, 11, 18]。而我们前期研究表明Yb填充量为0.3时, 其晶格常数接近0.906 nm[ 18], 6-30样品的晶格常数为0.9065 nm, 表明Yb0.6样品即使热处理30 d后, Yb填充量仍可保持在0.3以上。这个结果与我们前期报道的Yb0.3系列样品不同, Yb0.3系列样品热处理30 d后晶格常数急剧下降至0.9042,接近非填充方钴矿。

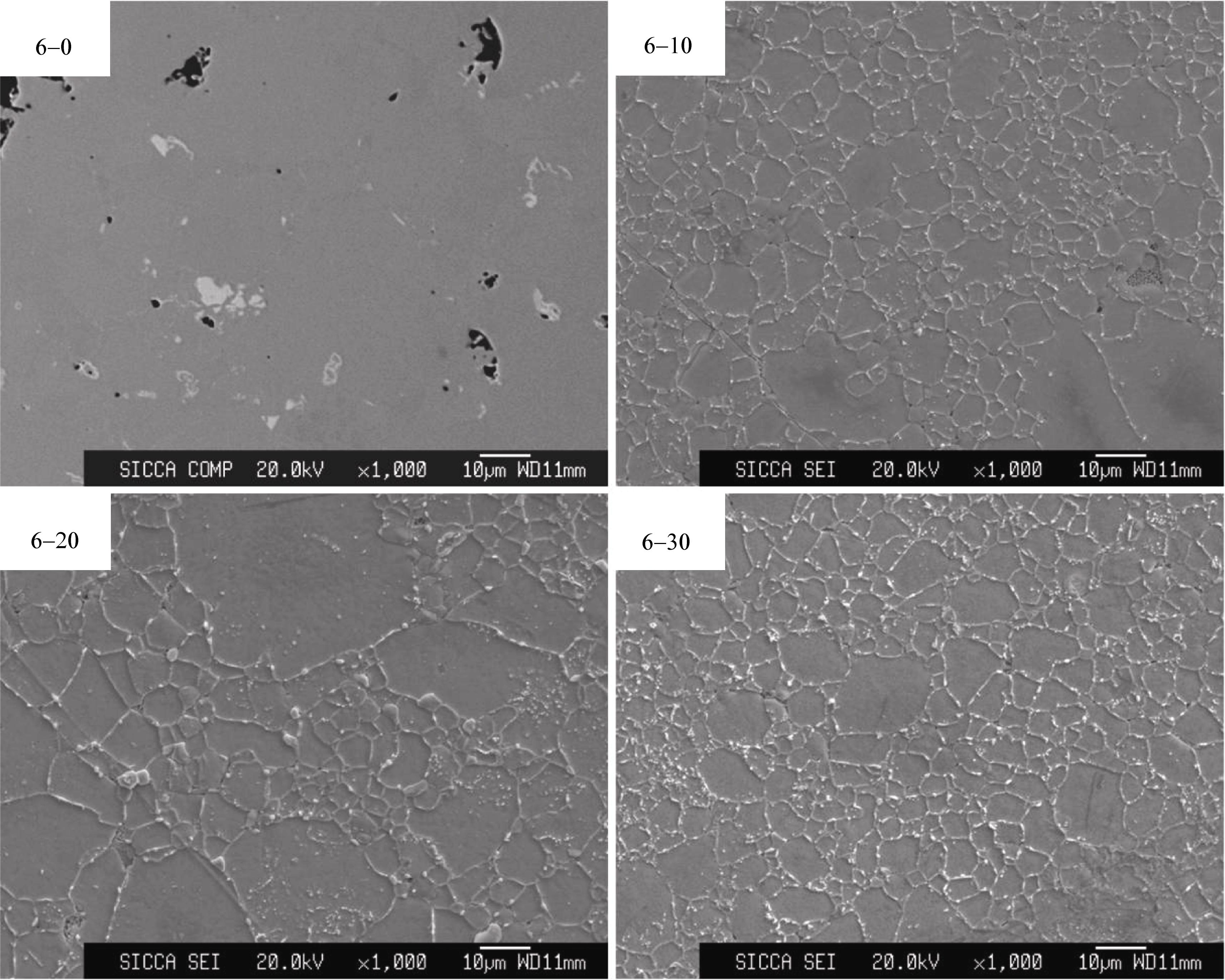

图1为样品表面抛光面热处理前后的扫描电镜照片, 从图中可以看出, 热处理后晶界上有析出物或者说晶界突起, 从而使得表面不平而能清晰地观察到晶界, 且随着热处理时间的延长, 晶粒尺寸没有明显变化, 热处理30 d与20 d样品的晶界突出程度没有明显的变化。表面热处理后出现少量 “沉积突起物”, 对大团团聚物的成分进行随机取样分析能谱分析, 发现这些沉积突起聚集物的Co与Sb比例比较接近CoSb3, O含量很低, 表明与基体主相成分基本一致。前期研究表明, 方钴矿材料在500℃以上会产生分解和Sb的挥发[ 19]。结合上面的表面形貌观察, 推测热处理后晶界的“突起”和局部方钴矿沉积聚集物的出现可能是由于基体方钴矿材料的分解/挥发/再沉积所致。
图2为热处理后样品的截面BSE图。截面显微结构比较均匀, Yb和Sb的分布也非常均匀, 样品表面和内部的Yb或Sb的含量无明显区别, 并且经过873 K热处理后, 内部和表面附近的显微结构及成分分布均未观察到明显的变化。由此可见, Yb0.6系列样品热处理后仅表面附近发生了方钴矿材料主要成分的升华及其在晶界处的析出, 未发现大量的氧化物的生成, 并且样品体内微米尺度上结构未观察到明显的变化, 包括Yb在内的各组分热处理后仍然保持均匀分布。

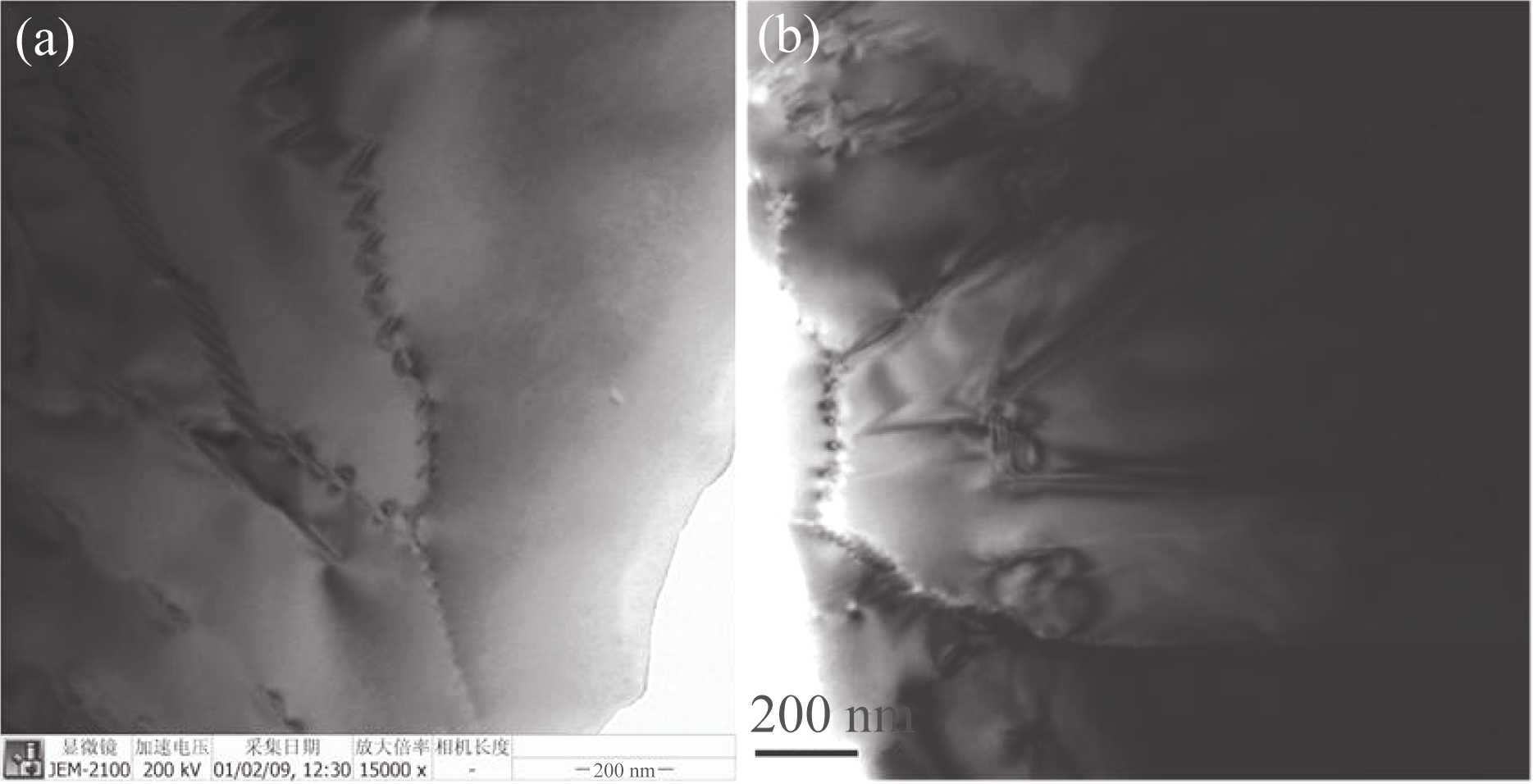

图3为Yb0.6样品(6-0和6-30样品)的典型TEM照片。初始的6-0样品(图4(a))和高温处理后的6-30样品(图4(b))中观察到大量位错的存在, 并且许多位错聚集堆积形成位错团簇, 或类似于亚晶界的结构。位错的堆积、割切形成位错群(dislocation group)、位错墙(dislocation wall)、位错塞积群(dislocation pileup group)在所有热处理前后的样品中频繁可见。迄今为止未见其它报道在方钴矿材料中观察到如此密集的位错的存在。以上结果与我们前期工作中观察到的Yb0.3系列Yb0.6Co4Sb12/Yb2O3方钴矿材料有明显区别, 高温热处理对Yb0.3系列Yb0.6Co4Sb12/Yb2O3方钴矿材料的微观结构、相组成及热电性能有非常敏感的影响, 热处理后Yb从Yb yCo4Sb12基体中逸出并被氧化生成大量Yb2O3纳米颗粒[ 18]。

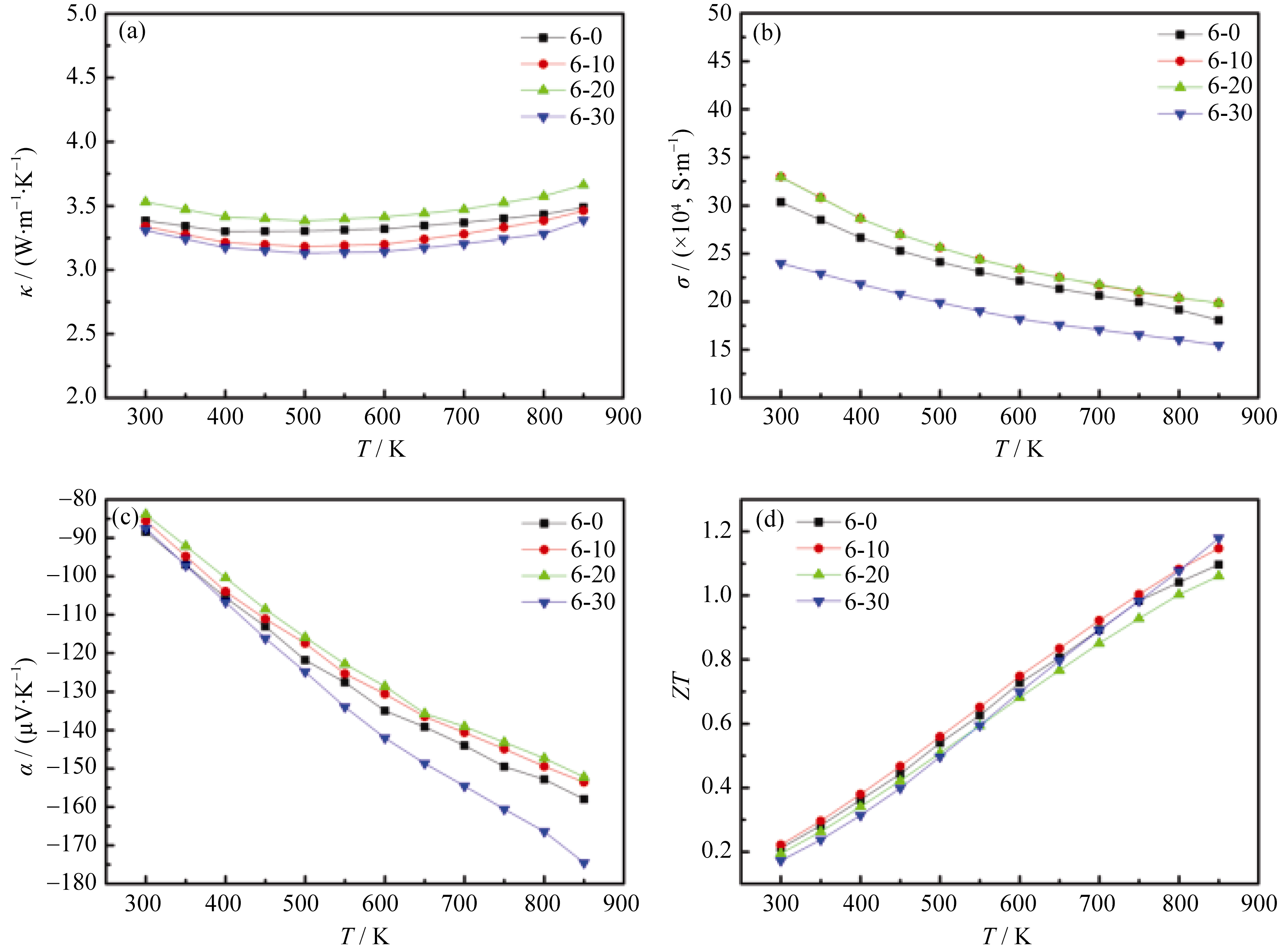

图4(a)为Yb0.6样品经873 K不同时间热处理后的热导率随温度的变化。热处理前的样品的热导率从室温到高温(850 K)几乎保持在
3.1~3.6 W/(m·K), 其中室温附近的热导率保持在3.3~3.5 W/(m·K), 850 K时热导率保持在3.4~3.7 W/(m·K)范围内变化, 考虑到激光热导率的测量误差一般在8%~10%的技术现状, 可以认为热处理未导致热导率产生可检测的变化。
图4(b)和图4(c)分别为所有样品的电导率和Seebeck系数随温度的变化关系。与热处理前的样品相比, 热处理10 d和20 d的样品的电导率和Seebeck系数基本保持不变(或无明显变化), 但经30 d热处理的样品电导率有一定程度(约20%)的降低, Seebeck系数则相应呈现一定程度的增加(尤其是高温Seebeck系数), 这种变化与前述的晶格参数的小幅减小( a从6-0样品的0.9075 nm减小至6-30样品的0.9065 nm)的结果一致。填充方钴矿的电输运性能与填充原子的填充量具有敏感的关联性。晶格常数的减小表明Yb的填充量有小幅的减少, Yb填充量的减少引起载流子浓度的小幅减小, 从而导致电导率的下降和Seebeck系数的增加。但与Yb0.3材料相比, 电导率和Seebeck系数的变化并不明显。
通过上述实验所测得的电导率、Seebeck系数和热导率, 计算了YbyCo4Sb12/Yb2O3系列样品的无量纲热电优值 ZT。图4(d)为热电优值与温度的依赖关系。从图4(d)可以看出, Yb0.6的样品即使经过873 K热处理30 d后, 材料的热电优值无显著变化。填充方钴矿基复合材料的热电性能主要与基体中填充原子的填充量(直接影响载流子浓度)和第二相的含量和分散状态有关。魏平等[ 20, 21]研究了Ba、In双填方钴矿材料在真空循环淬火条件下的稳定性, 发现该双填充方钴矿材料经过从723 K到室温的循环淬火老化实验后晶界处出现Ba的富集(Ba从基体方钴矿结构中逸出), 该体系中Seebeck系数的上升以及晶格热导率的上升都是由于填充元素Ba从Sb的十二面体中的逸出以及第二相析出所导致。本课题组前期工作也发现Yb0.3系列Yb yCo4Sb12/Yb2O3复合材料在873 K、低氧分压条件下热处理后, 由于Yb从方钴矿结构中的逸出和Yb2O3纳米颗粒生成的综合结果导致材料的功率因子的大幅下降和晶格热导率的小幅上升。本研究中, 热处理并未造成Yb从方钴矿结构中的逸出, 因此热电性能未观察到明显的恶化。结合TEM观察结果可以推断, Yb0.6体系材料中Yb的高填充量可能是引起形成高密度位错的内在原因, 而高密度位错产生晶格内应力可能抑制Yb从晶格结构中的逸出以及Yb3+和O2-离子的扩散, 从而维持了Yb0.6体系Yb yCo4Sb12/Yb2O3复合材料较好的高温结构稳定性和性能稳定性。
采用熔融/热处理/SPS工艺制备了Yb名义成分0.6的Yb yCo4Sb12/Yb2O3复合材料(Yb0.6体系), 在晶界上观察到了连续的微米或亚微米尺度的Yb2O3颗粒, 这些Yb2O3颗粒是由于过量的Yb在淬火过程后暴露于空气中氧化生成的纳米或亚微米氧化物颗粒在SPS烧结中聚集于晶界处所形成。在873 K、低氧分压条件下, 发现热处理对Yb0.6体系的热电性能影响较小, 热处理前后 ZT值变化在±5%范围内, 未发现 ZT有明显下降。热处理对Yb0.6体系的显微结构影响不明显, 块体内部的主要成分的分布均未发现明显的变化, 尽管抛光表面经过热处理后形成了比较明显的晶界相, 但这一变化并未波及内部显微结构与化学组成。发现Yb0.6体系材料内部存在密度较高的位错, 这些位错的存在可能对Yb的内氧化产生了抑制作用, 从而维持了Yb0.6体系Yb yCo4Sb12/Yb2O3复合材料具有较好的高温稳定特性。
