将3.0 g CNTs(深圳市纳米港有限公司, 40~60 nm)及物质总量为0.025 mol的Co(NO₃)₂与Mn(NO₃)₂倒入烧杯中, 往烧杯中加入500 mL去离子水, 用玻璃棒搅拌10 min, 使Co(NO₃)₂与Mn(NO₃)₂溶解, 超声混合1 h, 得到均匀混合的溶液。溶液在磁力搅拌下, 加热至50℃, 逐滴加入1 mol/L的氨水, 使钴与锰以氢氧化物的形式沉淀在碳纳米管上, 直至pH为碱性。然后对溶液进行离心处理, 将所获得的沉淀用去离子水清洗, 在离心处理, 反复操作3次后在80℃的鼓风干燥箱中干燥10 h。待物品烘干后, 放置于马弗炉中, 在氮气气氛中, 以5 ℃/min的升温速率升至350℃保温4 h得到产物。Co(NO₃)₂与Mn(NO₃)₂分别按摩尔比4:0、3:1、2:2、1:3、0:4制备不同的产物, 分别标记为S0、S1、S2、S3、S4。

以X射线衍射仪(XRD, X-Ray diffractomer, PANalytical, χ’Pert PRO, Cu Kα, λ=0.154056 nm)测试材料的结构, 扫描范围10°~80°, 扫描速率为10 °/min; 采用JSM-6700F(SEM, Scanning Electron Microscope)对材料的形貌进行表征, 用透射电子显微镜TEM(PhilipsCM12)观察材料的形貌; 红外光谱(FT-IR)以KBr压片法在Nicolet 6700型傅立叶变换红外光谱仪上测试; N₂吸附/脱附测试采用Monosorb Autosorb型比表面积孔径分析仪测定, 由BET方程计算样品的比表面积。

将产物与粘接剂(PVDF)按9: 1混合, 均匀混合后, 加入N-甲基-2-吡咯烷酮(NMP)溶剂, 调成浆状, 然后均匀涂覆在泡沫镍上。真空干燥箱中120 ℃干燥12 h, 裁剪成φ1 cm的极片, 其活性物质质量为1 mg左右。将极片与φ1.4 cm的泡沫镍集流体压实, 点焊至带孔扣式电池壳上, 即为电池的正极部分, 为了防止电解液泄漏及电池被污染, 集流体与电池壳中间放置一层直径防水透气膜, 其正极部分结构如图1所示。金属锂片作为对电极及参比电极, 隔膜选用Celgard2400, 以1.0 mol/L的LiTFSI(碳酸乙烯酯(Ethylene Carbonate (EC))+碳酸丙烯酯(Propylene carbonate (PC))+二甲醚(methyl ether; dimethyl ether(DME)), 体积比为2: 2: 1)为电解液, 在充满氩气的手套箱中组装成CR2025型扣式锂空气电池。在Land电池测试系统对电池进行恒电流放、充电测试, 电流密度为0.05 mA/cm², 放电截止电压2.0 V, 充电截至电压4.5 V。为了保护负极锂片不被空气中的水腐蚀, 将测试环境置于氧气气氛中, 电池的比容量以氧化物与碳纳米管的总量为基准计算。

图1

Fig.1

	Figure Option ViewDownloadNew Window

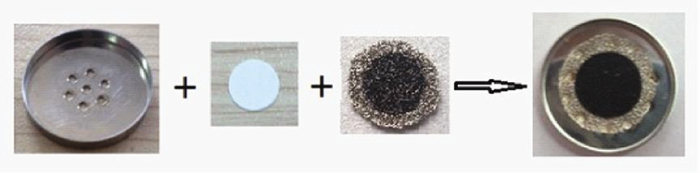

	图1 锂空气电池正极部分制备示意图Fig.1 Schematic structure of positive part for lithium air battery

图2是空白CNTs和不同复合材料的XRD图谱。CNTs样品在25.7°附近的强峰, 与CNTs(002)晶面的衍射峰(PDF 41-1487)对应。而产物S0、S1、S2、S3与S4, 除了含有CNTs的衍射峰外, 还出现了不同的衍射峰。S0是钴锰比为4:0时的复合材料产物, 除CNTs的衍射峰外, 其衍射峰对应于Co₃O₄的衍射峰(PDF 43-4003), 说明合成的产物为CNTs/Co₃O₄。从图2可以看出, S1、S2与S3的衍射峰几乎相同, 在2 θ=29.4°、32.9°、60.7°处有一致的衍射峰, 分别对应于(Co, Mn)(Co, Mn)₂O₄(PDF 10-0408)的(202)、(113)、(404)晶面, 说明当钴锰比为3: 1、2: 2、1: 3时, 产物S1、S2与S3均为CNTs/(Co, Mn)(Co, Mn)₂O₄。产物S4除了空白CNTs的衍射峰外, 还在28.9°、32.3°、38.0°、59.8°、60.6°处出现了强度不一的衍射峰, 与Mn₃O₄(PDF 24-0734)的晶面对应, 说明当钴锰比为0: 4时, 合成的复合材料为CNTs/Mn₃O₄。

图2

Fig. 2

	Figure Option ViewDownloadNew Window

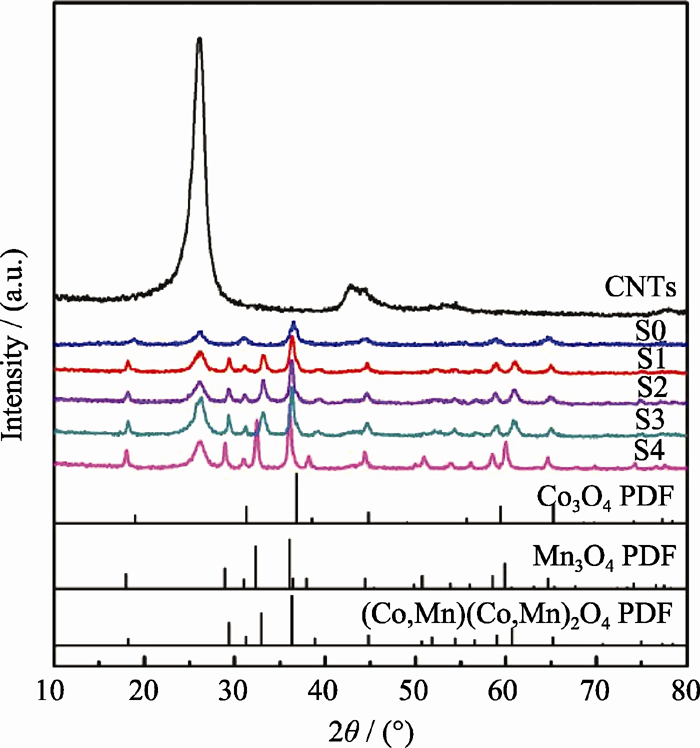

	图2 产物空白CNTs的XRD图谱Fig. 2 XRD patterns of CNTs and CNTs/Cobalt manganese oxides composite with different Co/Mn ratios

空白CNTs与不同钴锰氧化物复合材料的表面形貌如图3所示, 从图中可以看出, 空白CNTs的管径在40~60 nm之间, 管壁的表面光滑平整。而复合催化剂后的样品S0、S1、S2、S3、S4的形貌图均与未复合催化剂的CNTs有明显的差异, 产物管径相对变大并且管壁的外表粗糙, 说明氧化物成功地负载在CNTs表面; 并且碳纳米管没有发生团聚, 氧化物与碳管复合在一起, 产物依然保持良好的分散性能, 这与Li等^{[ 5]}研究的结果相似。比较不同产物的形貌图可以发现, S0的碳管表面颗粒大小的均匀性相对较差, 有少部分的团聚现象; S1、S2与S3的形貌基本一致, 氧化物的负载均匀, 颗粒的团聚极少; 产物S4的氧化物较为均匀地负载在碳管的表面, 与碳纳米管附着紧密, 氧化物基本没有团聚现象。

图3

Fig. 3

	Figure Option ViewDownloadNew Window

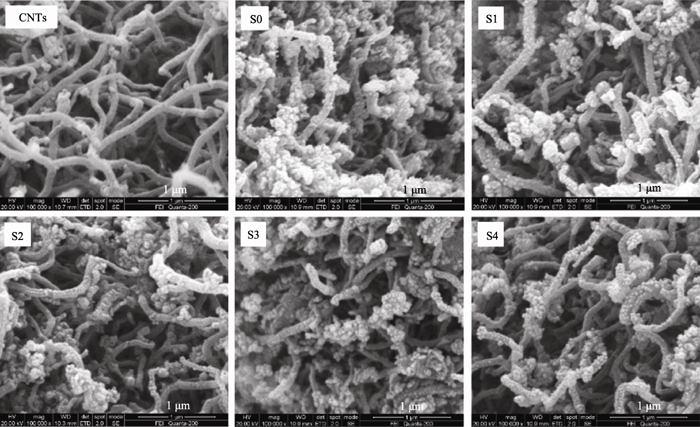

	图3 空白CNTS与不同钴锰氧化物复合材料的SEM照片Fig. 3 SEM images of CNTs and CNTs/cobalt manganese oxides composite with different Co/Mn ratios

为了进一步研究氧化物与碳纳米管复合的形貌, 分别对空白CNTs、S0、S4进行透射电镜分析。从图4可知, 空白CNTs的直径约为50 nm, 管径内部中空, 管壁表面光滑, 这与图3一致。S0样品在碳管的表面有颗粒分布, 颗粒的大小不均一, 并且不均匀地分布在碳管的表面; 而S4样品在碳管的表面负载了一层尺寸为30~50 nm的颗粒, 颗粒分布均匀, 透射电镜的分析结果与扫描电镜结果一致。

图4

Fig.4

	Figure Option ViewDownloadNew Window

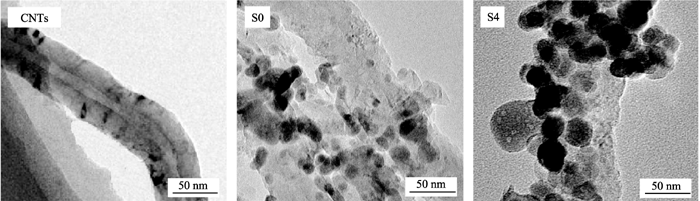

	图4 S0、S4及空白CNTs的TEM照片Fig.4 TEM images of S0, S4 and CNTs

2.3.1 复合材料的首次放电曲线

极化严重是限制锂空气电池性能的重要因素, 氧化物与碳材料复合所组成的正极是减少极化的一种有效方式。为了研究不同钴锰氧化物与碳材料复合对电池性能的影响, 本研究将所制备的材料及空白CNTs组装成电池, 在0.05 mA/cm²的条件下, 进行恒流放、充电测试, 其首次放电曲线如图5所示。从图5可以看出, 空白CNTs的放电电压只有2.60 V, 首次放电比容量在1230 mAh/g_carbon左右。插图为不同产物与CNTs的放电电压, 从中可以得知, 产物S0、S1、S2、S3与S4的放电电压都高于CNTs, 说明所合成的复合材料对电池的放电过程都有催化作用, 能提高电池的放电电压。而对于不同钴锰比复合材料的放电性能, 随着锰含量的增加, S0、S1、S2、S3、S4的放电电压依次增加, 产物CNTs/Co₃O₄的电压值最低, CNTs/Mn₃O₄最高, 说明锰氧化物可以更好地提高电池的放电性能^{[ 7]}。Abraham^{[ 8]}与Ogasawara^{[ 9]}等最先研究了有机系锂空气电池, 并对电池的反应进行了探索。锂空气电池的理论工作电压为2.96 V, 本研究中S4(CNTs/Mn₃O₄)的放电电压达到2.92 V左右, 而Li等^{[ 5]}合成的MnO₂/CNTs材料仅为2.85 V左右。Jung等^{[ 10]}研究了静电纺丝法合成Mn₃O₄/C复合材料的性能, 材料对氧还原过程(放电过程)有良好的催化效果, 与本研究的结果相似, 说明Mn₃O₄对锂空气电池的放电过程有着明显的催化性能。

图5

Fig. 5

	Figure Option ViewDownloadNew Window

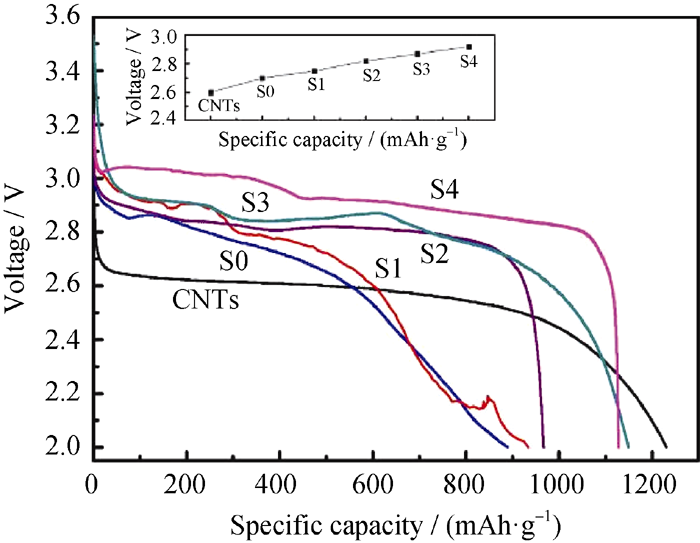

	图5 产物及空白CNTs的首次放电曲线Fig. 5 Initial discharge curves of CNTs and products Inset is the charge voltages of different products

对于电池的放电容量, 从图5可以看出空白CNTs的放电比容量最高, 这可能与材料的孔结构性能有关, 从表1可以看出, CNTs的比表面积、孔容及平均孔径分别为221.929 m²/g、0.5071 cm³/g与9.139 nm, 而复合材料S4的孔结构性能参数都低于CNTs, 说明氧化物的负载可能使材料的比表面积及孔径降低, 导致放电容量减少^{[ 11, 12]}。放电容量和放电电压具有相似的规律, 锰含量较低时, 放电容量低, 随着锰含量增加, 电池的比容量提高: S0(CNTs/Co₃O₄)材料的比容量最低, 为900 mAh/g_{carbon+catalyst}左右, 单独换算成碳为1500 mAh/g_carbon左右, 高于空白CNTs(1230 mAh/g_carbon), 而S3、S4具有较高的比容量, 分别为1150、1130 mAh/g_{carbon+catalyst}左右, 单独换算成碳时分别为1920、1880 mAh/g_carbon左右, 与Li等^{[ 5]}合成MnO₂/CNTs材料的放电比容量为1768 mAh/g_carbon相比, S3与S4有更好的放电性能。导致不同钴锰比产物容量的差异可能与产物的形貌、组成有关, 材料的均一性是影响锂空气电池容量发挥的重要因素, 从材料的形貌分析可知, S0的形貌较差, 氧化物的团聚相对严重, 氧化物的利用效率下降, 致使电池的放电容量较低。

表1

Table 1

表1(Table 1)

表1 S4与CNTs孔结构性能 Table 1 Textural properties of the S4 and CNTs Sample Surface area SBET/(m2·g-1) Pore volume Vtotal/(cm3·g-1) Average pore diameter da/nm CNTs 221.929 0.5071 9.139 S4 98.413 0.4196 8.527

表1 S4与CNTs孔结构性能 Table 1 Textural properties of the S4 and CNTs

2.3.2 复合材料的首次充电曲线

图6为所制备材料及碳纳米管在首次放电后的充电测试曲线, 从图中可知, CNTs的充电电压(按充电平台取值, 平台不明显时, 取电池的中值电压)最高, 为4.35 V左右。复合材料的充电电压都低于CNTs, 说明复合材料对充电过程有电催化效果。通过比较复合材料的充电曲线, 可以看出, 产物S0、S1、S2、S3、S4的充电电压随着钴锰含量的变化而发生改变, 其充电电压规律为: CNTs>S4>S3>S2>S1≈S0, 说明随着钴含量的增加, 电池的充电电压降低, 充电性能提高。

图6

Fig.6

	Figure Option ViewDownloadNew Window

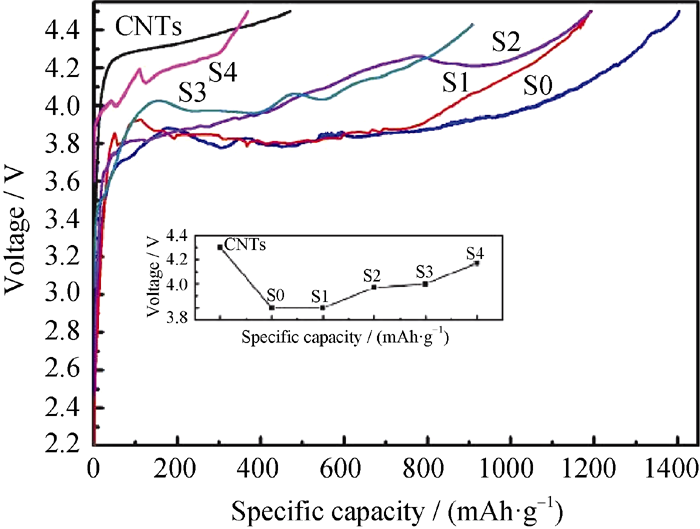

	图6 产物及空白CNTs的首次充电曲线图Fig.6 Initial charge profiles of CNTs and productsInset is the charge voltages of different products

氧化钴对电池的充电过程有较好的催化效果, Débart等^{[ 7]}研究不同的氧化物对锂空气电池的影响,其中Co₃O₄材料的充电电压是最低的, 为4.0 V左右, 而氧化锰的充电电压高达4.3 V。本研究中, 产物的充电性能与其他的研究结果类似, 产物S4(CNTs/Mn₃O₄)的充电性能较差, 其充电电压为4.17 V左右, S0(CNTs/Co₃O₄)的充电电压仅为3.80 V左右。Yoon等^{[ 6]}采用水热法制备了CNT/Co₃O₄复合材料, 其充电电压为4.05 V左右, Yang等^{[ 13]}所合成CoO _x/C材料的充电电压为4.0 V左右, 其充电电压值均高于3.80 V, 说明所合成材料S0(CNTs/Co₃O₄)对充电过程具有良好的催化效果。

2.3.3 复合材料的综合电催化性能

图5与图6分别为材料的放电曲线及充电曲线, 综合两图比较可知, 复合材料对于电池充电与放电两个过程的催化效果是不同的, 这可能是由锂空气电池充电反应与放电反应环境的差异所造成的^{[ 14, 15, 16]}。为了综合表达材料的催化性能, 一般比较电池的充放电过电势(充电电压与放电电压的差值)大小, 本研究以放电曲线(图5)及充电曲线(图6)为基础, 不同产物及CNTs的充放电过电势(△ V)如表2所示。

表2

Table 2

表2(Table 2)

表2 不同产物及CNTs的充放电压差(△ V) Table 2 The voltage difference value between charge and discharge of CNTs and products Products CNTs S0 S1 S2 S3 S4 Charge-discharge voltage difference (△ V≈)/V 1.75 1.10 1.05 1.15 1.15 1.15

表2 不同产物及CNTs的充放电压差(△ V) Table 2 The voltage difference value between charge and discharge of CNTs and products

从表2可以看出, 复合材料的△ V都远低于CNTs, 说明S0、S1、S2、S3与S4均具有良好的催化性能, 其中S1为钴锰比为3:1时所获得的产物CNTs/(Co, Mn)(Co, Mn)₂O₄, 充放电过电势△ V最小, 约为 1.05 V, 与Wang等^{[ 17]}采用CoMn₂O₄/石墨烯做电极材料时的△ V≈1.4 V相比, 其电催化效果更好。

为了进一步考察复合材料对循环性能的影响, 对CNTs及复合材料S1(CNTs/(Co, Mn)(Co, Mn)₂O₄)的循环性能进行了比较, 其结果如图7所示。图7(a)与图7(b)分别为空白碳纳米管与S1在第1、2、5次充放电曲线, 可以得知, 碳纳米管除了第一次循环具有较好的充放电性能外, 其余两次充放电性能均不理想, 而复合材料S1第1、2、5次充放电性能良好。图7(c)为CNTs与S1前5次循环的放电比容量变化, CNTs在第三次放电时, 比容量衰减至80 mAh/g_carbon左右, 复合材料S1经5次循环后依然保持500.3 mAh/g_{carbon+catalyst}, 说明S1具有较好的循环性能。

图7

Fig. 7

	Figure Option ViewDownloadNew Window

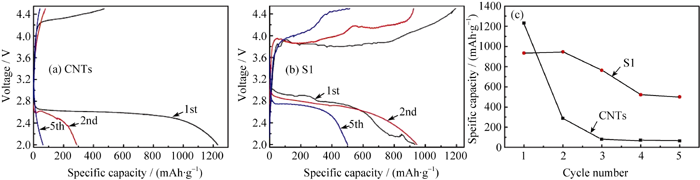

	图7 S1及CNTs的充放电循环性能Fig. 7 Charge-discharge voltage profiles of S1 and CNTs(a) CNTs; (b) S1; (c) Specific capacity vs cycle number

图8为空白CNTs及S1首次放电与充电后极片的SEM照片, 其中图8(a)与图8(c)分别为首次放电后CNTs与S1的极片形貌, 可以看出, 放电后, 极片上都有白色粒状的产物覆盖在电极表面, 而由于放电产物在电极表面的沉积并堵塞孔道, 致使放电反应终止^{[ 18]}。图8(b)为空白CNTs充电后的极片SEM照片, 白色粒状产物依然覆盖在电极表面, 与充电前(放电后)图8(a)的形貌相似, 而8(b)插图为放电前CNTs极片的形貌, 有明显的CNTs结构特征, 与充电后的形貌差别很大, 说明CNTs材料的充电效果不好, 结果与CNTs较差的充电曲线符合。 同时, 由于放电产物依然覆盖在电极表面, 致使CNTs的循环性能不理想。而对于复合材料S1, 极片的SEM照片在放电和充电后有明显的差别。充电后电极的SEM照片为图8(d), 可以看出, 电极表面的白色粒状产物消失, 其形貌结构比充电前(放电后)图8(c)疏松, 并且可以看到S1复合材料构架, 说明S1复合材料经过充电后, 放电产物消失, 其充电效果良好。由于充电后电极形貌良好, 极片没有被放电产物覆盖堵塞, S1复合材料具有较好的循环性能。

图8

Fig.8

	Figure Option ViewDownloadNew Window

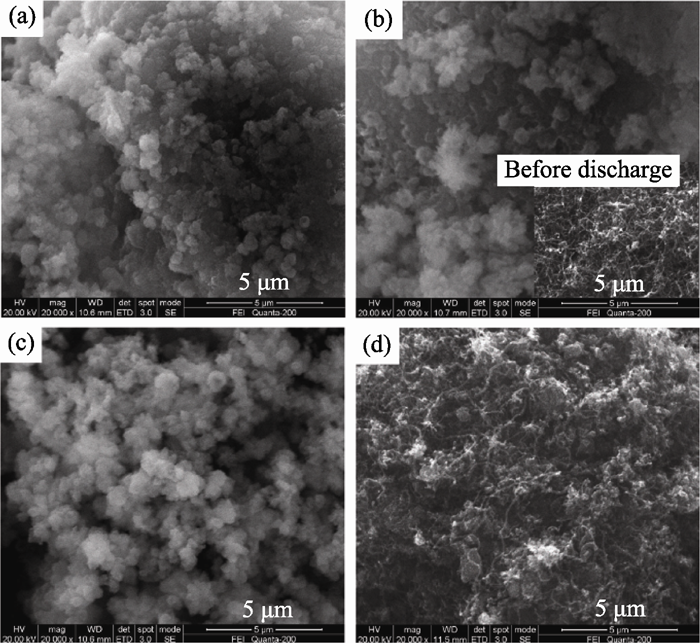

	图8 S1(a, b)与CNTs(c, d)电极首次放电(a, c)及充电后(b, d)的SEM照片Fig.8 SEM images of CNTs (a, b) and S1 (c, d) electrodes after initial discharge (a, c) and charge (b, d)

图9为S1材料首次放电后的XRD及FTIR分析结果。从图9(a)可以看出, 在2 θ=32.9°、35.0°、40.6°、70.5°、73.8°左右出现Li₂O₂的衍射峰(PDF 09-0355), 而在2 θ=21.3°、29.5°、30.6°、34.1°、39.6°、48.7°处出现的衍射峰与Li₂CO₃ (PDF 22-1141)的晶面指数对应。图9(b)为S1材料放电后的红外曲线, 在526.19 cm^-1处出现吸收峰, 与Li₂O₂特征吸收峰对应, 而在1429.44及867.18 cm^-1处出现的吸收峰对应于Li₂CO₃^{[ 19, 20]}。通过XRD及FT-IR的分析, 可以得出放电产物为Li₂O₂与Li₂CO₃, 其中Li₂CO₃可能是由电解液的分解所产生的, 而Li₂CO₃的生成是不可逆的, 影响电池的循环性能^{[ 21, 22]}。通过以上分析说明, 不溶的放电产物在循环过程中会堵塞孔洞并覆盖电催化剂, 使电催化剂失效, 从而导致容量的衰减^{[ 7, 23]}, 同时电解液的分解与蒸发也是影响循环性能的重要因素。寻找合适的电解液、优化电极结构、控制放电产物是提高锂空气电池循环性能的主要措施。

图9

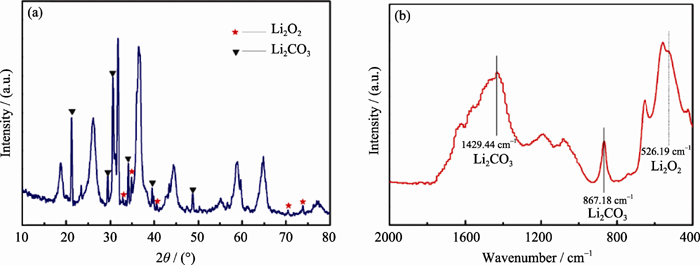

Fig.9

	Figure Option ViewDownloadNew Window
	图9 S1放电后的XRD图谱及FTIR分析Fig.9 XRD patterns (a) and FT-IR spectrum (b) of S1 after discharge
