分别以气煤、焦煤、瘦煤为原料制备了低成本、高性能煤基炭对电极(counter electrodes, CEs), 并使用煤基炭CE同时代替导电玻璃基底和催化层, 分别考察了浸渍和表面修饰对煤基炭CE结构和光电性能的影响。采用X射线衍射、扫描电镜和电化学阻抗谱等表征手段, 对煤基炭CE的结构和性能进行了表征。结果表明: 浸渍后煤基炭CE形成了底层致密表层多孔的一体化结构; 经过表面修饰的煤基炭CE表现出良好的光电性能, 其开路电压(
The coal-based carbon counter electrodes (CEs) with low-cost and high-performance were prepared from different coal powders such as gas coal, coking coal and lean coal, and they were used to substitute both conductive glass substrate and catalyst layer. The effects of impregnation and surface modification of the coal-based carbon CEs on their structure and photovoltaic performance were investigated. XRD, SEM and electrochemical impedance spectroscope were used to character the structure and performance of coal based carbon CEs. Results show that the coal based carbon CE after impregnated is the integrative CE with porous top surface and dense bottom. The solar cell with coal based carbon CE with surface modified demonstrates high photovoltaic performance with open circuit photo-voltage (
近年来, 染料敏化太阳能电池(dye-sensitized solar cell, DSSC)以其成本低和绿色环保等特点成为人们关注的热点。DSSC主要分为三部分: 光阳极、对电极和填充在其间的电解液。传统的DSSC都是以导电玻璃(flurorine tin oxide, FTO)作为电极的基底。在DSSC的制备过程中, 光阳极就是在透明导电玻璃上涂覆多孔纳米晶二氧化钛薄膜和染料敏化剂; 电解液一般采用I-/I3-氧化还原对作为电解质配制而成的; 传统的对电极(counter electrode, CE)是在导电玻璃上喷涂Pt层作为催化剂。但是作为基底材料的导电玻璃和作为催化剂的Pt价格十分昂贵, 为了进一步降低太阳能电池的成本, 很多专家学者将研究的目光转向了炭材料[ 1, 2, 3, 4]。炭材料以其良好的导电性和催化性能, 吸引了人们的广泛研究兴趣。以往研究大多采用导电玻璃作为基底, 但是导电玻璃价格昂贵, 使得DSSC成本居高不下, 制约了DSSC的工业化发展[ 5, 6, 7, 8]。本工作从全新的对电极制备工艺入手, 制备了低成本、高性能的煤基炭CE[ 9, 10, 11, 12], 使用该对电极同时代替导电玻璃基底和催化剂层, 并考察了浸渍和表面修饰对煤基炭CE结构和光电转化性能的影响。
原料煤粉为气煤、焦煤和瘦煤, 分别产自山西、河北、黑龙江等地, 粒径小于10 μm; TiO2由德国Degussa公司提供, 粒径为20 nm; N719染料(二-四丁铵-双(异硫氰基)双(2,2'-联吡啶-4,4'-二羧基)钌)由瑞士Solaronix SA公司提供。FTO导电玻璃由日本Asahi Glass公司提供, 方块电阻为14 Ω/□,透光率大于85%。氯铂酸采用的是分析纯试剂, 购买自大连辽东化学试剂公司, 分析纯级别异丙醇由天津科密欧化学试剂厂提供。石墨为人造块状石墨。
1.2.1 光阳极的制备
使用丝网印刷法在FTO表面沉积一层厚度约为8 μm的TiO2薄膜, 然后在马弗炉中500℃焙烧, 自然冷却到80℃。在浓度为0.5 mmol/L的N719染料中浸泡12 h后, 取出, 用分析乙醇洗涤风干后制得了光阳极。参考文献使用丙酮作为溶剂制备I-/I3-电解液[ 3, 4]。
1.2.2 煤基炭CE的制备
将气煤、焦煤、瘦煤煤粉成型, 然后在N2保护下950℃高温炭化后得到煤基炭CE。以喹啉为溶剂配制沥青浸渍液。将气煤煤基炭CE浸渍其中1 h后, 干燥, 于N2保护下950℃高温炭化。以N, N-二甲基乙酰胺作为溶剂, 配制一定质量浓度的聚酰胺酸(polyamic acid, PAA)溶液, 采用没有浸渍过的气煤煤基炭CE作为基底, 将PAA溶液涂覆在其表面, 恒温40℃干燥48 h后, 于N2保护下800℃炭化后备用。
1.2.3 传统Pt电极的制备
配制浓度为0.5wt%的氯铂酸(H2PtCl6·6H2O)异丙醇溶液。在清洗干净的FTO上用喷枪均匀喷涂, 450℃烧结30 min, 降温后得到透明的Pt对电极。测试时为了增强基底的导电性在电极导电面一端镀 铟[ 3, 4]。将对电极和光阳极进行组装后封装进行测试。
1.2.4 DSSC的组装
将厚度为50 μm的普通双面胶剪成宽度约1 mm的窄条, 粘贴在光阳极的TiO2薄膜两侧, 光阳极与对电极按照“三明治”结构进行简易组装, 将电解液沿两电极的缝隙滴入后进行伏安特性测试, 电池有效面积为0.16 cm2; 虚拟电池的组装方法同上。
扫描电镜(SEM)表征使用的是美国产的FEI Hitachi S-4800, 方块电阻测试使用的是国产的RST-9四探针电导率测试系统, 光电性能测试在AM 1.5 (100 mW/cm2, Solar Light Co., Inc., USA)光照下进行, 模拟光源为美国的Keithley 2601。电化学阻抗谱(EIS)测试使用的是来自德国的Zenium Zahner, 测量的频率范围从 100 mHz 到 1 MHz。X射线衍射(XRD)表征采用日本理光的D/max2400型X射线衍射仪。孔隙率按照国家标准方法(GB1966-80)进行测定, 分析天平(国产TG328B)精确度为0.1 mg。

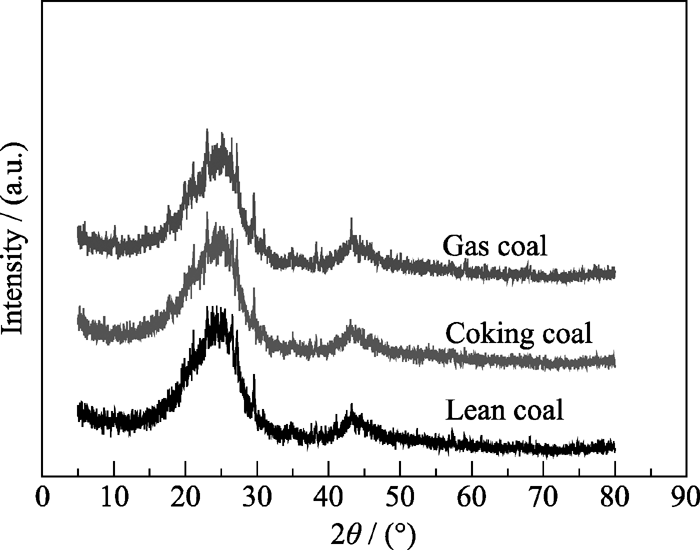

图1是分别采用气煤、焦煤和瘦煤制备的煤基炭CE的XRD图谱。XRD图谱主要有两个衍射峰:在2 θ=25.0o左右的衍射峰为碳微晶(002)面的衍射峰,该峰反映了芳香环层片排列的规则程度; 在2 θ=43o左右较弱的衍射峰为碳微晶(100)面的衍射峰, 该衍射峰反映了芳香环层片即碳微晶尺度的大小。这说明由煤粉制成的煤基炭CE所形成的碳结构为微晶态的乱层碳结构。
实验分别测试了采用气煤、焦煤和瘦煤制备集催化层和基底材料于一体的煤基炭CE的方块电阻和孔隙率。高性能的DSSC要求CE能够快速地传递电子, 即具有较小的方块电阻。另外, 考虑到DSSC使用过程中的稳定性, 还要求CE材料致密。通过对比表1中的数据, 可以看出以气煤为原料制备的CE具有较小的孔隙率和较小的方块电阻。

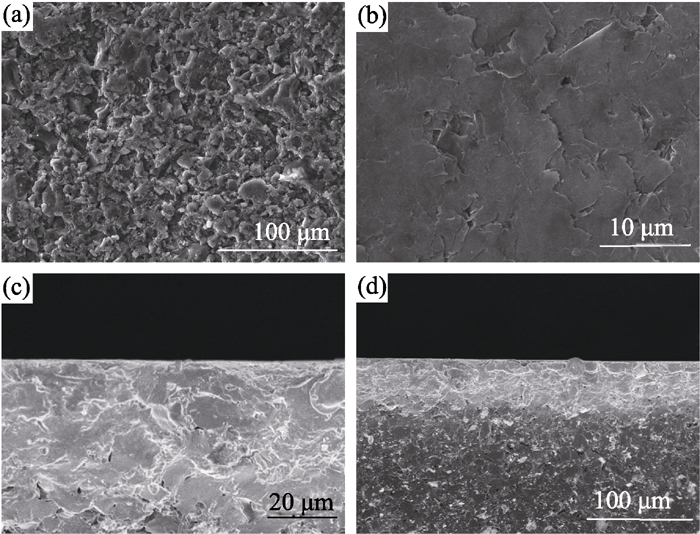

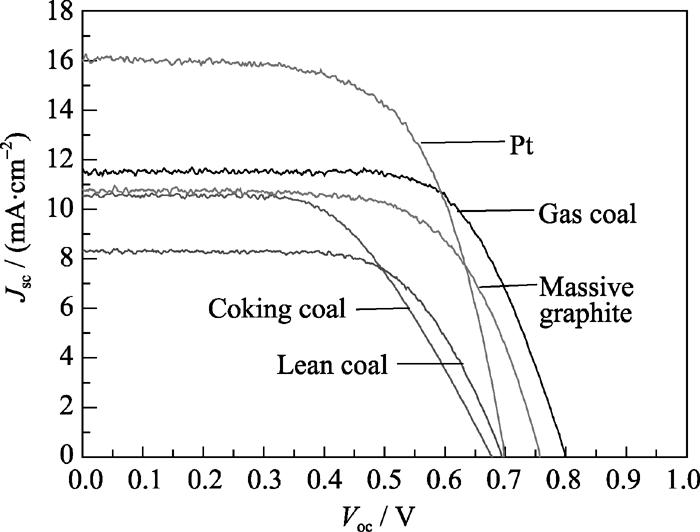

图2和表2分别是不同煤基炭CE的伏安特性曲线和光电性能参数对照表。从图2可以看出, 三种煤基炭CE中, 以气煤为原料制备的CE具有较高的光电转化性能。比较气煤CE与石墨的性能, 可以看出气煤CE的性能明显优于石墨。对比表2中的数据, 可以看出气煤CE的效率超过石墨18%, 达到传统Pt电极效率的89%。图3(a)和(b)是气煤基炭CE和石墨CE的表面形貌图,对比图3(a)和(b)可以看出, 气煤基炭CE表面粗糙具有较多暴露的碳微晶, 这些碳微晶为I3-的还原反应提供了催化活性位点; 而石墨CE表面光滑, 具有非常明显层片状结构, 暴露的活性边缘较少, 不利于I3-的还原反应发生, 这意味着气煤基炭CE比石墨CE具有更好的催化活性, 具有较高的效率, 这与伏安特性测试的结果是一致[ 12, 13]。

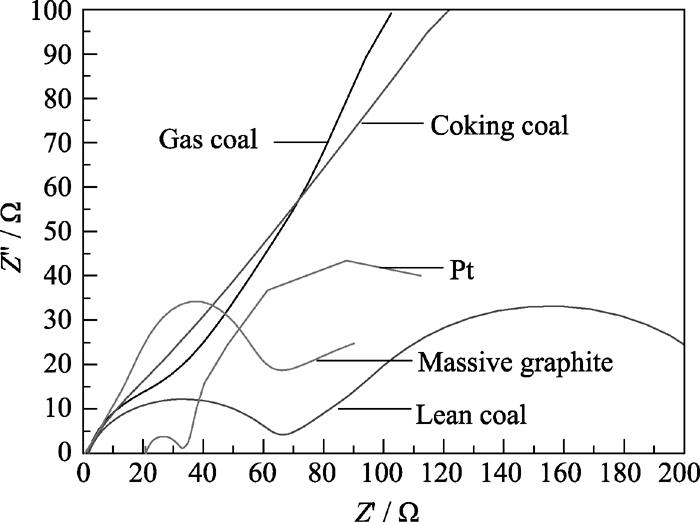

DSSC内部存在的阻抗效应能降低电池的效率, 并会不断降低电池的功率。内阻越高, DSSC的效率就越低, 电池的填充因子就越低。DSSC的内阻主要与基底的方块电阻、发生在对电极的电荷传递过程、电子在TiO2/染料/电解质界面的传递和电解质载体运输电子的过程有关。理想的DSSC在CE/电解质界面处的串联电阻(series resistance, Rs)和电荷交换电阻(charge-transfer resistance, Rct), 决定了稳定工作条件下电池对外输出的功率[ 14, 15]。为了能进一步探究对电极方块电阻和催化活性的作用, 实验除去光阳极的影响, 通过使用两个相同的对电极面对面组装成虚拟电池进行电化学阻抗(Electrochemical Impedance Spectroscopy, EIS)测试, 电池的有效面积为0.25 cm2。其中 Rs主要用于描述基底的电阻, Rct用来衡量CE对I3-还原反应的催化活性, 在图4中 Rct的大小等价于不同CE出峰的第一个半圆弧的直径。
结合图4和表2中的 Rs和 Rct参数可以看出, 三种不同的煤基炭CE中, 气煤基炭CE具有最小的 Rct, 这就是说这种CE对I3-还原反应具有良好的催化活性。对比石墨CE的 Rct, 可以看出气煤基炭CE基底导电性良好, 催化活性高于石墨, 这与气煤基炭CE效率高于石墨电极的结论是一致的。另与Pt电极相比较, 可以看出气煤CE虽然具有良好的导电性, 但是其催化活性稍低于Pt电极。
由于炭材料属于多孔材料, DSSC光电性能测试采用的是离子态电解液, 因此直接使用煤基炭CE进行测试时存在电解液的渗漏, 以及测试过程中电池元件稳定性的问题。为了进一步提高煤基炭CE的致密度, 提升电池元件工作时的稳定性, 在此探讨了浸渍对煤基炭CE性能的影响。
采用沥青浸渍气煤基炭CE,制备了底层致密表面多孔的CE[ 16]。浸渍前后CE断面的形貌变化如图3(c)和(d)所示。对比图3 (c)和(d)可以看出, 浸渍前后煤基炭CE的基体发生了较大的变化, 浸渍前基体本身具有较多不规则的孔, 基体整体具有相同的结构, 浸渍后基体形成了底层致密表层多孔的结构。实验测试了浸渍前后煤基炭CE的孔隙率和方块电阻的变化, 结果见表3。从表中可以看出, 随着浸渍次数增加, 煤基炭CE的孔隙率逐渐降低, 材料的致密度大大提高, 随着材料致密度的提高其方块电阻逐渐减小。实验还测试了浸渍后对电极的光电性能, 其参数见表4。表4中的数据说明, 煤基炭CE表面暴露的碳微晶活性位对I3-的还原反应依然具有较高的催化活性, 浸渍后的煤基炭CE仍然具有较高的光电转化效率。结合图3(c)和(d)也可以看出, 浸渍使得煤基炭CE的底层变得更为致密的同时, 保持了其表面的多孔结构, 这与从表4的分析结论: 浸渍后表面暴露的碳微晶对I3-的还原反应依然是有效的催化活性位是一致的。
为了进一步提高煤基炭CE的光电性能, 以气煤基炭CE为基底, PAA炭化后得到的炭层薄膜为催化层[ 15], 制备了纯炭CE, 并考察了表面修饰对煤基炭CE性能的影响。

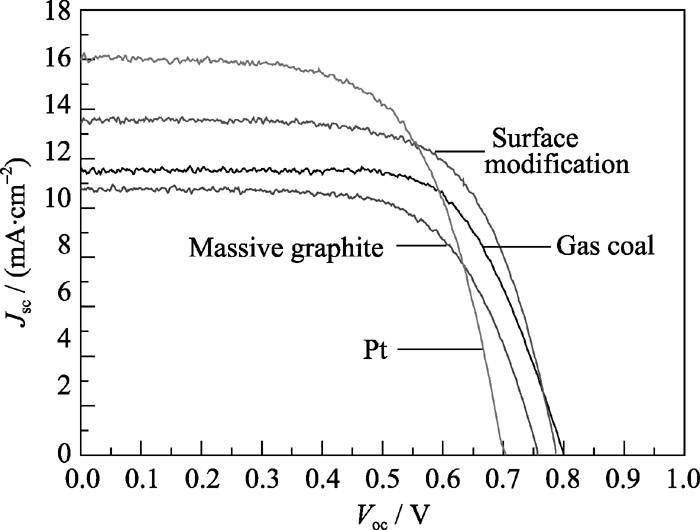

表面修饰前后煤基炭CE的光电特性参数以及伏安性能曲线如表5和图5所示。对比表5中的数据可以看出: 表面修饰后煤基炭CE的光电转化效率比修饰前大幅度提高, 提高约12%, 比石墨电极效率提高30%, 其光电性能与传统Pt电极相当。
同对比表面修饰前后煤基炭CE的 I- V曲线(图5)可以看到电极的效率大幅度提高, 这与我们测试的结果是一致的。对比煤基炭CE与Pt电极的 I- V曲线可以看出, 修饰后的煤基炭CE和传统Pt电极相比较有较高的填充因子和开路电压, 这与炭电极具有良好的催化活性和导电性的结论是一致的。从表5还可以看出, 尽管经过表面修饰的煤基炭CE的效率与Pt电极相当, 但是其电流密度与Pt电极相比稍低一些, 后续的研究工作将进一步探索提高煤基炭CE电流密度的方法。
采用三种不同的煤粉制备了煤基炭CE, 并利用它们同时代替FTO导电玻璃和Pt催化层组装DSSC, 然后进行了性能表征和测试。煤基炭CE具有无定形碳的结构, 表现出良好的导电性和对I3-还原反应良好的催化活性, 其中气煤基炭CE组装的DSSC经过封装测试其光电转化效率达到了相同实验条件下传统Pt电极的89%, 表现出良好的光电性能。经过浸渍处理的气煤基炭CE, 在不改变其效率的前提下, 结构得到了改良, 形成了底层致密表面多孔的结构、实验还对气煤基炭CE进行了表面修饰, 结果显示表面修饰后的光电性能得到大幅度提高, 其光电转化效率达到了7.16%, 与传统Pt电极的效率(7.21%)相当, 比石墨电极效率提高30%。
