具有聚阴离子型结构的Li3V2(PO4)3正极材料凭借比容量高、结构稳定性好、工作电压高以及成本低的综合性优势受到了广泛的关注, 被众多专家学者视为下一代锂离子动力电池正极材料的理想之选. 本文对Li3V2(PO4)3材料的结构、电化学性质、制备方法、存在的问题和解决的方案进行了综述. 同时对Li3V2(PO4)3正极材料的发展趋势进行了展望.
The polyanion-type cathode material of Li3V2(PO4)3 is an ideal cathode material for next-generation lithium-ion battery. It has attracted wide attention due to its comprehensive merits in high specific capacity, excellent structural stability, high operating-voltage, and low cost,
锂离子电池以其体积小、循环性能好及对环境友好等特点正在逐步取代镍氢电池, 成为最有前途的车载动力电池. 然而, 现有的锂离子电池由于能量密度、安全性以及成本等问题, 仍然不能完全满足电动汽车用电池的需求. 对于锂离子电池的性能来说, 最主要的影响因素是正极材料. 传统正极材料如钴酸锂、锰酸锂和磷酸铁锂等都存在容量低和工作电压不高的缺点, 这严重制约了锂离子电池能量密度的提高, 进而会影响到电动汽车的续航里程等关键问题.
近年来, 许多学者在探求新型锂离子电池正极材料的过程中, 将研究重点逐步转移到一种具有聚阴离子型结构的Li3V2(PO4)3正极材料上. 该正极材料凭借比容量高(理论容量197 mAh/g)、结构稳定性好、工作电压高以及成本低的综合性优势, 受到了广泛的关注, 逐渐成为锂离子电池领域专家学者研究的热点. 选择这种材料作为锂离子电池正极活性物质, 可以大大提高锂离子电池的能量密度. 同时, 该材料也被众多专家学者视为下一代锂离子动力电池正极材料的理想之选.
Li3V2(PO4)3具有两种不同的结构, 包括Nasicon型(Na Super Ionic Conductor)结构和β-Fe2(SO4)3型结构. Nasicon型Li3V2(PO4)3属于菱方结构, 空间群为

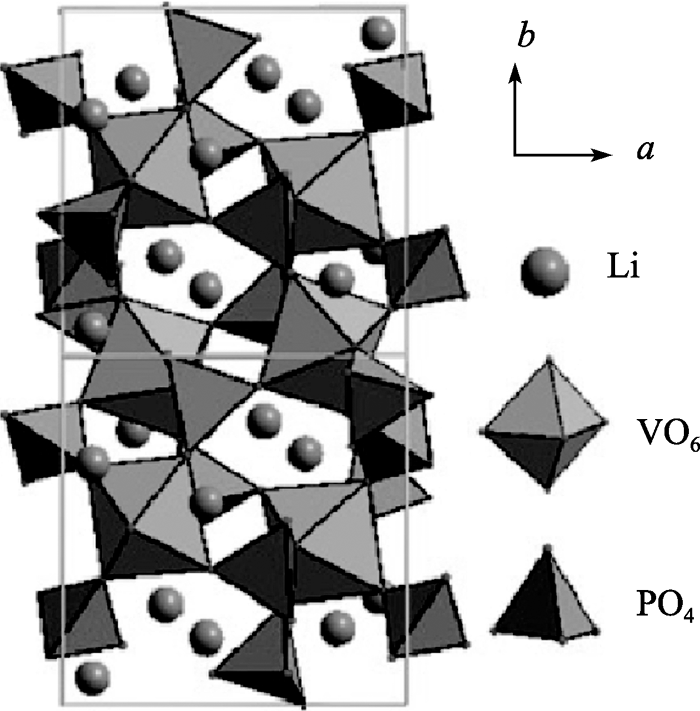

从图1可以看出, Li3V2(PO4)3中PO4四面体和VO6八面体通过共用顶点的O原子构成三维骨架结构, 每个PO4四面体周围有四个VO6八面体, 而每个VO6八面体周围则有六个PO4四面体, 这样就以M2N3(其中M = VO6, N = PO4)为结构单元形成了三维网状结构[ 3]. Li原子分布在网状结构的空隙中, 每个晶胞中共有12个Li原子, 分别占据三个晶体学位置. 另外, Li原子具有三维的扩散通道, 可以产生很强的各向异性的离子导电, 这使得材料具有很高的离子扩散系数[ 4].
Li3V2(PO4)3每个分子式中存在3个Li+离子, 在不同的充放电区间会表现出不同的电化学性质[ 5]. 在3.0~4.3 V电压范围内Li3V2(PO4)3可以脱出两个Li+离子, 此时的理论容量为132 mAh/g, 充放电曲线如图2所示. 从图2可以看出, 在此电压区间内充电曲线和放电曲线呈对称形状, 都有三个明显的平台, 分别位于3.60/3.58 V、3.68/3.65 V和4.08/4.02 V附近, 三个电压平台都对应着V3+/V4+电对的氧化还原反应. 其中, 前两个平台为第一个锂离子的脱出: 第一个电压平台代表Li3V2(PO4)3和Li2.5V2(PO4)3两相之间的转变, 第二个平台代表Li2.5V2(PO4)3和Li2V2(PO4)3两相之间的转变. 而第三个平台对应于第二个锂离子的脱出, 此时发生的是Li2V2(PO4)3和Li1V2(PO4)3两相之间的转变.
前三个平台对应的充放电反应为:
![]() | (1) |
![]() | (2) |

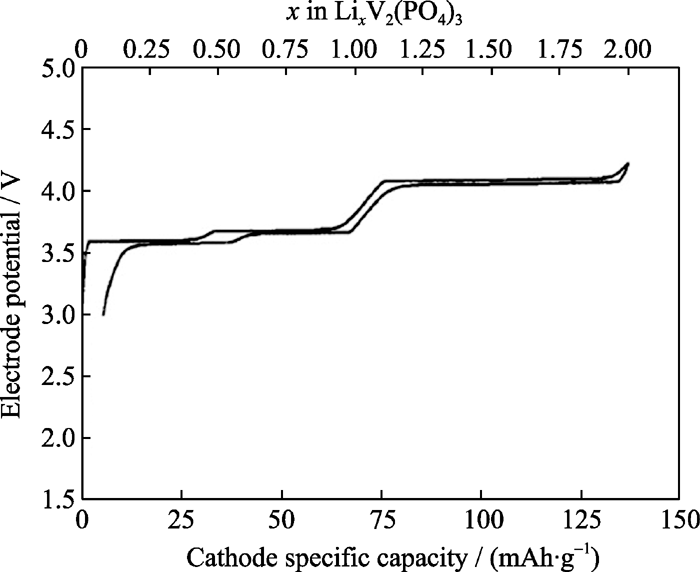

![]() | 图2 在3.0~4.3 V电压区间内Li3V2(PO4)3的充放电曲线[ 6]Fig. 2 Charge-discharge potential profile of Li3V2(PO4)3 between 3.0 V and 4.3 V[ 6] |
当充放电电压范围在3.0~4.8 V时, Li3V2(PO4)3中三个Li+离子可以全部脱出, 此时的理论容量为 197 mAh/g(如图3). 在该电压区间内存在四个充电平台, 前三个平台与3.0~4.3 V电压区间内的三个充电平台一致, 而位于4.56 V附近的第四个平台则表示第三个锂离子的脱出, 同时对应着V4+/V5+氧化还原电对, 此时发生Li1V2(PO4)3 和V2(PO4)3两相之间的转变. 但是, 在3.0~4.8 V区间内的放电曲线却明显不同于充电曲线. 第二和第三个锂离子的重新插入并未表现出较为平坦的电压平台, 而是呈现为比较光滑的曲线, 这说明此时并未发生V2(PO4)3和Li2V2(PO4)3两相之间的转变, 只是一种固溶体行为.

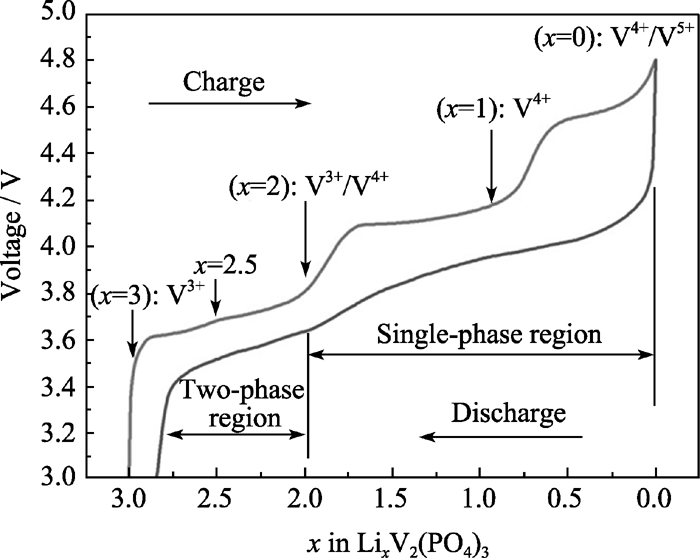

![]() | 图3 在3.0~4.8 V电压区间内Li3V2(PO4)3的充放电曲线[ 7]Fig. 3 Charge-discharge potential profile of Li3V2(PO4)3 between 3.0 V and 4.8 V[ 7] |
第四个平台对应的充电反应为:
![]() | (3) |
总的充放电反应为:
![]() | (4) |
固相法是一种合成锂离子电池材料比较常用的方法, 通常是指两种或两种以上固体直接参与反应, 同时引起化学变化的反应[ 8]. Li3V2(PO4)3中V元素的价态为+3, 而通常合成该材料所用钒源大多为含有V5+的V2O5或NH4VO3. 因此, 需要利用还原剂才能将V5+还原成V3+, 而氢气和碳则是还原剂中较好的选择. 所以, 将合成Li3V2(PO4)3的固相法分为两种, 即氢气还原法和碳热还原法.
2.1.1 氢气还原法
氢气还原法合成Li3V2(PO4)3的基本流程是将锂盐(如Li2CO3、LiF、LiCH3COO、LiOH)、钒化合物(如V2O5、NH4VO3)和磷酸盐(如(NH4)2HPO4、NH4H2PO4)按一定比例混合, 研磨后在较低温度(如300℃)和惰性气体(N2或Ar)保护下进行预处理, 最后在通有H2的管式炉中以较高的温度(700~900℃)进行烧结, 得到最终产物. Saidi等[ 5]利用纯H2作为还原剂, 在850℃下制备出纯相的Li3V2(PO4)3, 在3.0~4.3 V和3.0~4.8 V电压区间以0.05 C倍率进行测试时, 首次放电容量分别为125 mAh/g和 170 mAh/g, 接近理论容量. Fu等[ 9]采用氢气还原法, 利用LiF作为锂源合成出了纯相的Li3V2(PO4)3, 该材料具有非常出色的电化学性能. 在3.0~4.8 V电压区间以1 C倍率进行测试时, 首次放电容量可达 158 mAh/g, 50次循环后容量保持率为94%.
氢气还原法合成Li3V2(PO4)3的主要缺点是: 所得材料的颗粒分布不均匀, 且尺寸较大, 大大地增加了Li+离子在体材料内的传输距离, 降低了材料的倍率性能; 所需合成温度较高, 要在通有氢气的管式炉中进行烧结, 由于氢气易燃易爆, 所以非常危险, 并且氢气价格比较昂贵, 不利于节约成本.
2.1.2 碳热还原法
碳热还原法(CTR)是一种在冶金方面应用比较普遍的合成方法, 主要是利用C与O的结合力, 在高温下发生氧化还原反应. Barker等[ 10]将碳热还原方法应用于制备锂离子电池正极材料LiFePO4上, 得到了循环性能非常优良的材料, 而且该方法所需成本较低, 无危险, 适合于工业化. 利用碳热还原方法制备Li3V2(PO4)3的主要反应方程式如下:
![]() | (5) |
首先将锂盐、钒化合物、磷酸盐与过量的碳或者含碳有机物按照一定的比例混合, 然后再在通有惰性气体的管式炉中进行烧结, 得到最终产物. 此时, 碳或者有机物在高温分解时产生的碳不但可以将原材料中高价态的V5+还原成低价态的V3+, 而且过量的碳还可以大大地提高材料的电导率.
目前, 合成Li3V2(PO4)3所采用的碳源主要有炭黑[ 11]、蔗糖[ 12, 13]、酚醛树脂[ 2]、聚偏氟乙烯[ 14]、聚苯乙烯[ 15]、硬脂酸[ 16]、结晶食糖[ 17]、抗坏血酸[ 18, 19]等. Zhong等[ 20]利用LiOH、V2O5、NH4H2PO4和过量25wt%的炭黑作为原料, 在800℃的温度下成功制备出具有表面碳包覆的Li3V2(PO4)3材料. 该材料在3.0~4.3 V电压区间以0.1 C倍率进行充放电时, 首次容量为120 mAh/g, 30次循环后容量为112 mAh/g, 容量保持率高达93%. 应皆荣等[ 21]采用蔗糖作为碳源, 在800℃下合成出了纯相的Li3V2(PO4)3. 电化学测试结果表明, 材料无论在3.0~4.3 V电压区间还是在3.0~4.8 V电压区间都展示了非常好的循环性能和倍率性能. 刘素琴等[ 22, 23]采用氢氧化锂、五氧化二钒和磷酸氢铵作为原料, 利用碳热还原方法制备了Li3V2(PO4)3正极材料, 在0.1 C倍率下充放电, 首次的充电容量为136 mAh/g, 放电容量为 135 mAh/g, 充放电效率接近100%, 而且经过二十次循环后放电容量仍然能够维持在109 mAh/g, 相当于初始容量的83%. Zheng等[ 24]采用V2O5、NH4H2PO4和Li2CO3作为原料, 草酸作为还原剂, 酒精作为溶剂, 首先通过球磨的方式制备出无定形的Li3V2(PO4)3前驱体, 然后通过低温烧结的方式合成出了具有单斜结构的Li3V2(PO4)3材料. 该材料颗粒平均尺寸为30 nm, 且具有多孔形貌. 材料在0.1 C倍率下放电容量可以稳定在130.1 mAh/g, 电化学性能优越.
溶胶-凝胶法是制备固体氧化物或其它化合物的一种方法, 属于湿化学方法中的一种. 该方法主要是用含有高化学活性组分的化合物为原料, 在液相中将这些原料均匀混合, 并进行水解、缩合反应, 在溶液中形成稳定的透明溶胶体系, 溶胶经陈化、胶粒间缓慢聚合, 形成具有三维空间网络结构的凝胶, 凝胶再经过干燥、烧结固化最终得到成分比较均匀的材料[ 25]. 溶胶-凝胶法与其它传统方法相比具有明显的优越性, 如前驱体溶液化学均匀性好(可达分子级水平)、合成温度较低、粒径较小且分布窄、比表面积大、反应过程易于控制、设备简单等, 近些年来被广泛应用于锂离子电池正、负极材料的制备上[ 26, 27, 28]. 目前, 也已经有许多工作者通过溶胶-凝胶法制备了Li3V2(PO4)3正极材料[ 29, 30, 31, 32, 33].
Li等[ 34]将计量比的Li2CO3、V2O5和NH4H2PO4溶于蒸馏水中, 然后加入饱和柠檬酸溶液, 混合溶液在恒温加热磁力搅拌器上于80℃左右形成凝胶, 完毕后将混合物放入通有氩气的管式炉中, 300℃预处理4 h, 随炉冷却后取出样品仔细研磨, 压片, 最后在同样的气氛下750℃烧结4 h, 得到Li3V2(PO4)3/C复合材料. 柠檬酸在此过程中不但起到了螯合剂的作用, 而且还充当还原剂, 将V5+还原成V3+. 此外, 柠檬酸高温分解时产生的碳抑制了晶粒的长大, 使得材料最终具有纳米尺寸. 该复合材料以28 mA/g的电流密度进行充放电测试时, 首次充、放电容量分别为194和189 mAh/g, 库伦效率为97%. 当电流密度提高到140 mA/g时, 首次放电容量为170 mAh/g, 经过50次循环后容量仍能够维持在141 mAh/g, 容量衰减仅为5%. Chen等[ 35]首先把V2O5溶于双氧水中制备出V2O5凝胶, 然后再将此凝胶与适量的LiOH、NH4H2PO4和柠檬酸混合, 经过两步烧结得到了颗粒尺寸为300 nm, 并且具有表面碳包覆的Li3V2(PO4)3正极材料. 电化学测试结果表明: 在温度为25℃、充放电倍率为1 C时, 首次放电容量为117 mAh/g, 50次循环后容量保持率为98%, 当倍率增加到2 C时, 首次放电容量为 110 mAh/g, 50次循环后容量保持率为90%; 在温度为55℃、充放电倍率为1 C时, 首次放电容量为 123 mAh/g, 50次循环后容量保持率为99%, 当倍率增加到2 C时, 首次放电容量为115 mAh/g, 50次循环后容量几乎无衰减. Ren等[ 36]通过使用草酸作为凝胶剂合成出了具有核-壳结构, 且为纳米尺寸的Li3V2(PO4)3@C复合正极材料, 该材料也展示出了非常出色的电化学性能.
微波法是采用“冷热源”进行加热的一种合成方法, 主要通过电磁波的形式与反应物进行接触, 具有一系列传统方法不具备的独特优点. 该方法加热迅速, 有效地缩短了热传导时间, 而且在整个加热过程中反应物体内分子运动剧烈, 相互碰撞频率较高, 大大地提高了反应速率[ 37]. 但该方法反应过程难于控制, 设备投入量较大, 不利于工业化生产.
任等[ 38]将Li2CO3、V2O5、NH4H2PO4及过量的炭黑按化学计量比均匀混合, 然后在氩气的保护下300℃进行预处理, 再将所得粉末压制成圆片, 放入微波炉中在800~900℃下加热10 min左右, 最终得到Li3V2(PO4)3正极材料. 900℃下保温11 min的产物电化学性能最为优良, 在3.0~4.8 V电压区间以0.2 C倍率进行充放电测试, 材料存在四个明显的充电平台, 首次充电容量为177 mAh/g, 放电容量为145 mAh/g, 经过50次循环后放电容量为98 mAh/g. Yang等[ 39]通过温控微波合成法, 在750℃下对前驱体加热5 min, 合成出了纯相具有单斜结构的Li3V2(PO4)3材料. 该材料与在相同温度下通过传统固相法合成的Li3V2(PO4)3相比具有更小的结晶尺寸和更高的放电容量.
水热合成法属液相化学的范畴, 是指在特制的密闭反应器中, 采用水溶液作为反应体系, 通过对反应体系加热、加压, 创造一个相对高温、高压的反应环境, 使得通常难溶或不溶的物质溶解, 并且重结晶的一种方法. 用水热合成法制备出的纳米晶体, 不仅粒度分布均匀、晶粒发育完整, 而且原料较便宜, 能够得到理想的化学配比的晶体.
Liu等[ 40]采用Li2CO3、V2O5、C2H2O4和H3PO4作为初始原料, 利用水热法在180℃下制备得到了Li3V2(PO4)3正极材料. 该材料具有纳米棒形状, 尺寸为φ60 nm×1 μm. 材料在0.5 C、1 C、2 C、5 C和10 C倍率下放电容量分别是141.6、136.1、134.6、124.8和101.1 mAh/g, 具有非常好的电化学性能. 马等[ 41]通过水热法在温度高于250℃的情况下, 合成了聚苯胺掺杂的磷酸钒锂正极材料. 材料在0.1 C倍率下, 初始放电容量达到170 mAh/g, 循环50周后容量保持率在95%以上, 5 C倍率下放电容量仍有121 mAh/g, 表现出了优异的高倍率性能.
在聚阴离子型Li3V2(PO4)3材料中, 较大的磷酸根离子替代了传统金属氧化物材料中的氧离子, 一方面提高了材料的结构稳定性, 但另外一方面却增加了金属钒离子之间的距离, 降低了Li3V2(PO4)3的电子导电率[ 42], 影响了材料的电化学性能. 目前, 针对Li3V2(PO4)3材料改性方面的研究主要包括表面碳包覆、金属离子掺杂和制备复合材料三种.
Wang等[ 43]通过固相反应, 采用聚乙二醇作为碳源合成了具有表面碳包覆的Li3V2(PO4)3/C正极材料. 通过拉曼和透射电子显微镜等方法确定了表面碳的存在, 这些碳一方面有效地提高了Li3V2(PO4)3的电导率, 另一方面抑制了Li3V2(PO4)3粒子的长大. 电化学测试结果表明: 材料在3.0~4.3 V电压区间以5 C倍率进行充放电时, 首次放电容量为106 mAh/g, 700次循环后容量为 99 mAh/g, 容量维持率为93%, 展现了优良的倍率性能. Rui等[ 14]采用柠檬酸、葡萄糖、聚偏氟乙烯和淀粉四种不同的有机物作为碳源合成的碳包覆Li3V2(PO4)3展示了不同的电化学性能, 其中以柠檬酸作为碳源合成的材料在低倍率(0.1 C和0.5 C)时具有更高的容量, 而以聚偏氟乙烯作为碳源合成的Li3V2(PO4)3在较高的倍率时(2 C、3 C和5 C)展示了优越的电化学性能.
上述表面碳包覆的方法主要是以降低颗粒表面的接触电阻为前提, 进而间接地提高材料电导率, 而对于材料本体的电导率基本没有影响, 但是提高材料本体的电导率也是非常关键的问题. 通过对材料进行少量的金属离子掺杂, 改变其电子结构则是提高本体电导率的最有效方法. 目前, 掺杂Li3V2(PO4)3的金属离子主要有Al3+[ 44]、Fe3+[ 45]、Cr3+[ 46]、Y3+[ 47]、Ge4+[ 48]、Co3+[ 49]、Mn3+[ 50]、Mg2+[ 51]和Ti4+[ 52]等等.
Ren等[ 45]采用传统固相法合成了具有不同浓度Fe3+离子掺杂的Li3Fe xV2- x(PO4)3( x = 0.01、0.02、0.04和0.06)材料, 其中Li3Fe0.02V1.98(PO4)3材料的电导率比未进行掺杂的Li3V2(PO4)3提高了16倍, 并且展示了非常优越的电化学性能. 在3.0~4.8 V区间, 0.2 C倍率下首次放电容量为180 mAh/g, 50次循环后放电容量为137 mAh/g, 容量保持率为76%, 这些数值都要高于未进行Fe3+掺杂的Li3V2(PO4)3. Chen等[ 46]对Li3V2(PO4)3进行了Cr3+离子掺杂, 通过对掺杂材料进行结构精修, 可以发现材料的单斜结构并未改变, 电导率却有了明显的提高, 其中Li3V1.9Cr0.1(PO4)3材料的电化学性能最为优良.
复合材料是由两种或两种以上不同性质的材料, 通过物理或化学的方法, 在宏观上组成具有新性能的材料. 各种材料在性能上互相取长补短, 产生协同效应, 使复合材料的综合性能优于原组成材料, 进而满足各种不同的要求.
Zhang等[ 53]首先采用碳热还原法制备了Li3V2(PO4)3/C复合材料, 然后再将该复合材料与AgNO3和葡萄糖进行混合, 搅拌2 h后过滤, 对所得沉淀物进行过滤, 干燥, 即得到Li3V2(PO4)3/ (Ag+C)复合材料. 该材料相比于纯相Li3V2(PO4)3和Li3V2(PO4)3/C复合材料具有更高的放电容量, 更好的循环性能以及更优秀的倍率性能. Jiang等[ 54]在合成Li3V2(PO4)3的过程中添加了1.8wt%的金属铜粉制备出了Li3V2(PO4)3/Cu复合材料, 并且Cu粒子均匀地分布在Li3V2(PO4)3粒子之间, 阻止了颗粒之间的团聚, 降低了Li3V2(PO4)3粒子之间的接触电阻, 有效地提高了其电导率. 无论是在3.0~4.8 V电压区间还是在3.0~4.3 V电压区间, Li3V2(PO4)3/Cu复合材料相对于纯相Li3V2(PO4)3都具有更高的充放电容量和更好的循环性能. Zheng等[ 55]首先利用Fe(NO3)3和NH4VO3制备出FeVO4· xH2O前驱体, 然后通过化学氧化还原法合成出了LiFePO4- Li3V2(PO4)3复合材料. 该材料展示了比纯相Li3V2(PO4)3更为优异的电化学性能, 在0.1 C、1 C和3 C倍率下循环30次容量仍然能够维持在139.1、135.5和116 mAh/g.
日臻成熟的新能源汽车技术必将带动一个更为庞大的锂离子电池市场, 这对于我国这个世界上重要的锂电池生产国来说是一个难得的发展机遇. 尽管LiFePO4是目前性能最好的锂电池正极材料, 但是该材料在我国的生产和应用受到了由美国主导的知识产权壁垒的严重限制. Li3V2(PO4)3和LiFePO4一样, 同属聚阴离子型材料, 但是它相对于LiFePO4具有更高的离子扩散系数、更大的能量密度以及更高的理论比容量, 有望替代 LiFePO4成为新一代锂离子电池正极材料. 从上述的总结中可以看出, 对于Li3V2(PO4)3的研究目前仍停留在实验室初期阶段, 距离实际投产应用仍需一段时间. 但是, 如果材料在高电压充放电范围内的循环性能、高低温性能以及倍率性能等几个关键问题能够得到解决, 材料的综合竞争性能势必会大大提升. 随着对Li3V2(PO4)3材料研究的不断深入, 材料在锂离子电池领域的应用将会具有更广阔的发展空间.
